IE5効率シリーズ リラクタンスモータ
高効率、高トルクを両立したIE5効率レベルのリラクタンスモータ。
省エネと省資源を追求したリラクタンスモータは正に次世代のモータ。永久磁石は使用せずに、中大容量モータでは業界初※となるIE5効率レベルを実現したリラクタンスモータです。TMEICでは、IE3/IE4に続き、IE5を省エネモータのラインナップに加えることで、お客様の環境に合った高効率モータの設置・優れた省エネ性能・設備省エネ化の取り組みに貢献していきます。
※2019年4月現在、当社調べ
概要/特長
将来、更なる高効率化が求められるニーズを予測して、高効率、高トルクを達成したリラクタンスモータを開発しました。高効率、高トルクを両立するだけでなく、永久磁石レスによる高い省資源性(レアアースレス)、既設機との互換性、高いメンテナンス性をも実現したリラクタンスモータは画期的な次世代のモータです。お客様の既設機をリラクタンスモータに更新するだけで、驚くほどのエネルギー効率と、類を見ない省エネを実現します

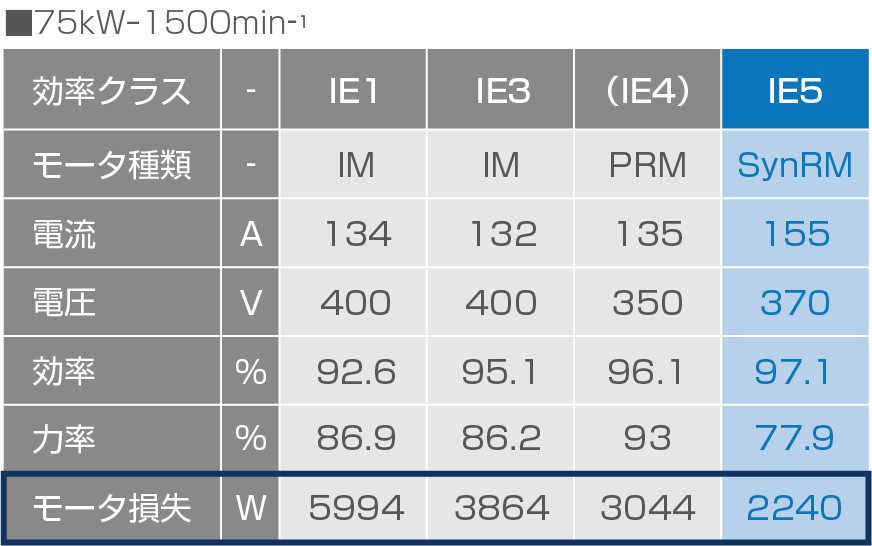

各効率クラスのモータ特性比較

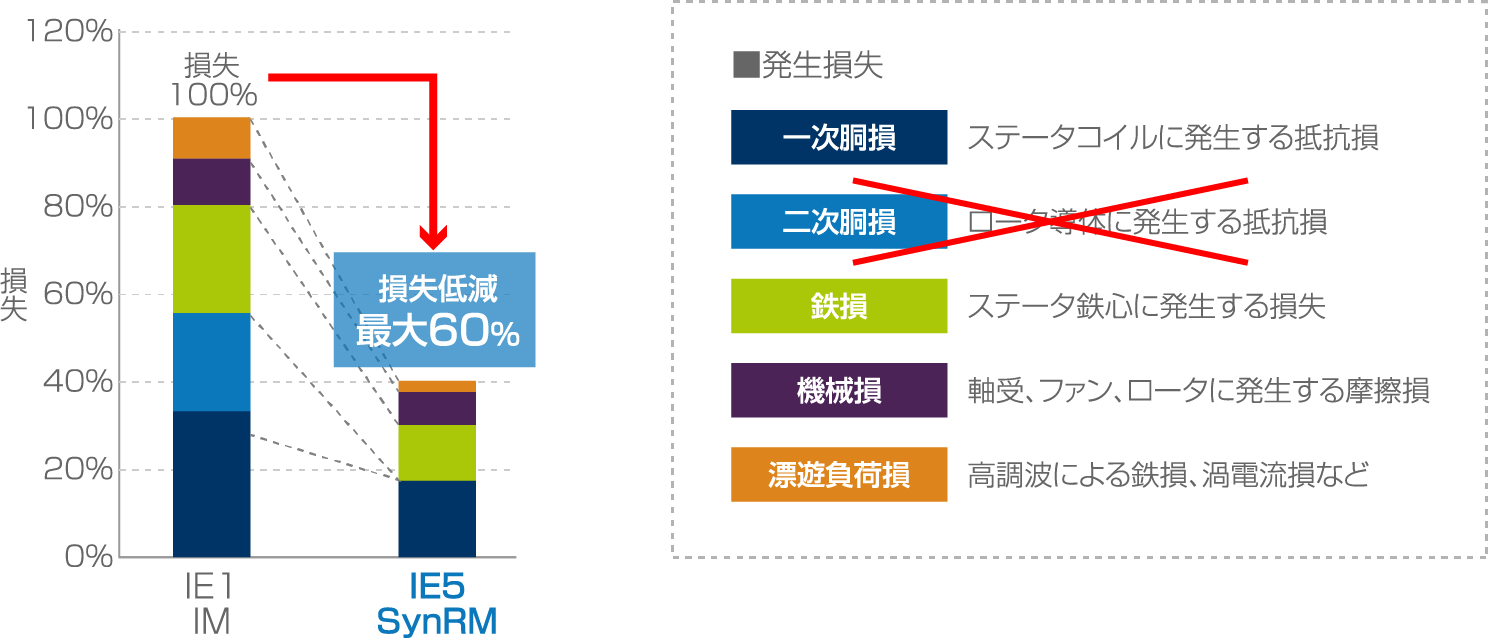

■IE5効率レベルの損失率を達成
高効率、高トルクの技術革新、近年のモータ解析技術、ドライブの制御技術が向上したことと合わさって、高効率、高トルク化の最適設計が可能となりました。また、リラクタンスモータは、ロータに電流が流れないことから、二次銅損の発生がありません。構造的に損失を大幅に低減することが可能です。
二次銅損の発生を抑制

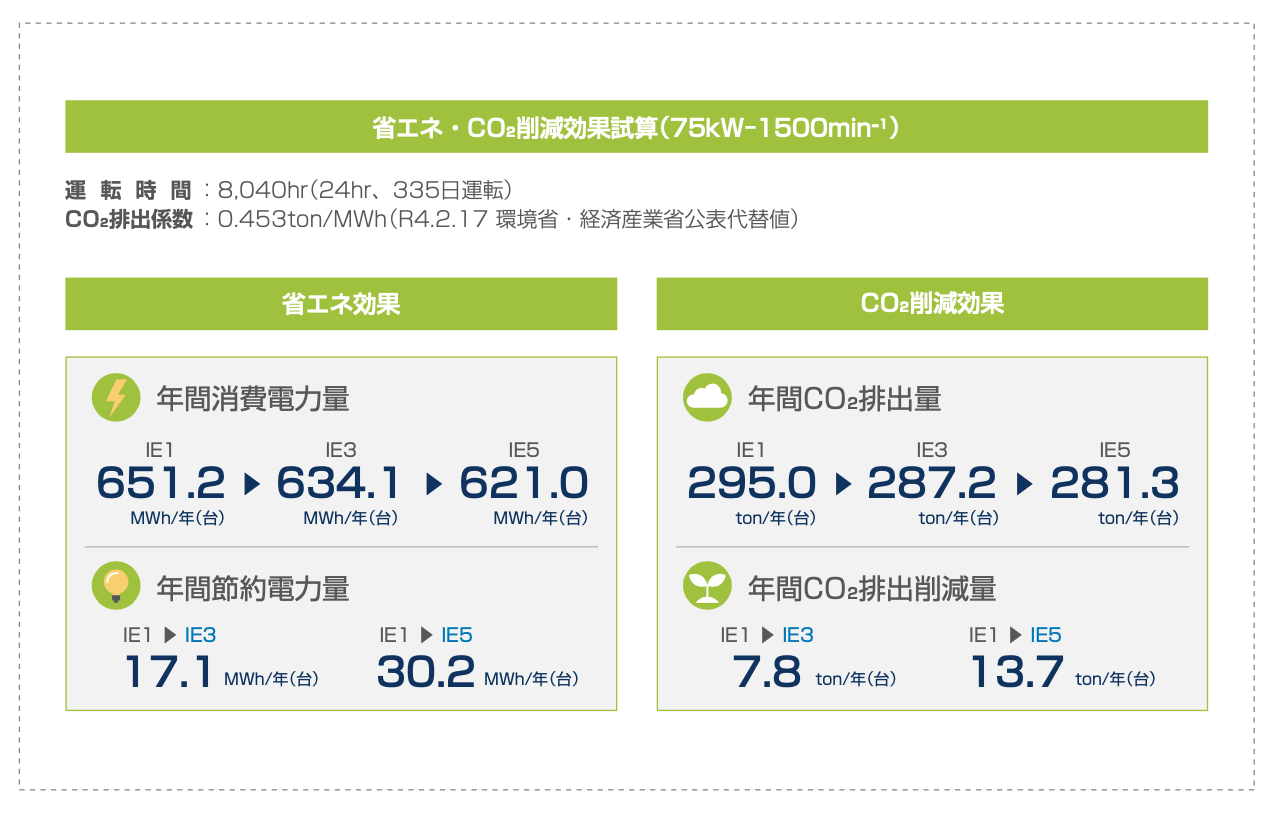

■優れた省エネ性能
類を見ない省エネ性能により、お客様設備の省エネ化に大きく貢献します。

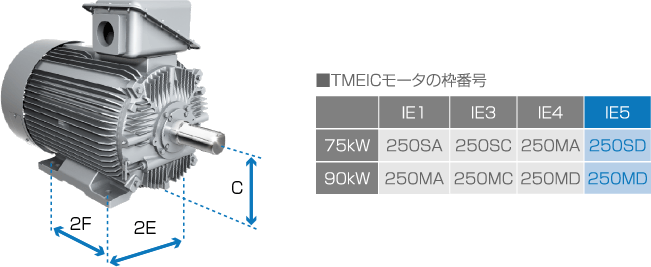

■据付寸法の互換性確保
リラクタンスモータは、当社IE1, IE3, IE4モータと脚の取付け(2F, 2E寸法)および軸高さ(C寸法)を予め同一にした設計となっている為、据付場所に互換性があります。
その為、既設機とのスムーズな置き換えが可能となっております。お客さまの設備で稼働している既設機をリラクタンスモータに更新するだけで大幅な省エネ効果が得られます。
■メンテナンスが容易
リラクタンスモータのロータは簡素で堅牢な構造で、高い信頼性を確保しています。
また、ロータ以外の部品は汎用機の標準部品を使用しており、ロータの分解が容易です。
リラクタンスモータとは
リラクタンスモータは、ロータが磁気的な突極性を有し、ロータに働く磁気力で回転する同期モータです。構造の違いで、シンクロナスリラクタンスモータ(正弦波駆動)とスイッチドリラクタンスモータ(非正弦波駆動)の2種類があります。
磁束は磁気回路の磁気抵抗を小さくするように、磁気力が働き、
固定子の磁界が回転して、ロータに回転力(トルク)が動きます。
■リラクタンスモータの特長
- ・永久磁石を使用しない(レアアースレス)
- ・ロータに界磁巻線や二次導体がないことから、二次損失
の発生がない - ・ロータは鉄心のみで構成され、構造が簡素で堅牢である
- ・低コストで、モータの高効率化を実現できる
