無停電電源装置(UPS)A130
フレキシブルな入出力対応と高い保守性で、
サーバ機器の安定稼働を支える小容量UPS
- 完全絶縁方式
- 豊富なオプション
- 5.1〜20kVAの小容量
概要・特長
仕様

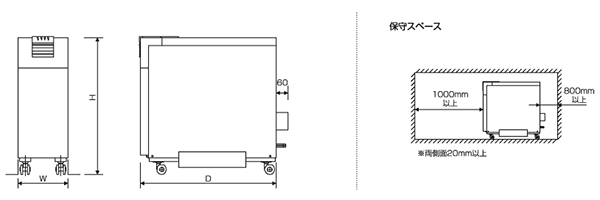

外形図
外形・寸法
| 定格 出力容量 （kVA） |
蓄電池停電補償時間 （分） |
幅 W（mm） |
奥行 D（mm） |
高さ H（mm） |
質量 （kg） |
|---|---|---|---|---|---|
| 5.1 | 7（力率0.85）、 10（力率0.7） |
250 | 770 | 700 | 110 |
| 7.5 | 130 | ||||
| 10 | 10 | 349 | 800 | 190 | |
| 15 | 400 | 820 | 1,000 | 300 | |
| 20 | 520 | 885 | 1,095 | 380 | |

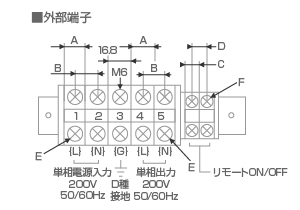

外部端子
| 出力容量 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 5.1kVA | 9.8 | 11.3 | 6.8 | 8 | M4ネジ | M3.5ネジ |
| 7.5/10kVA | 12.3 | 15.5 | M6ネジ | |||
| 15kVA | 16.8 | 19.5 | ||||
| 20kVA | 27 | 31 | M8ネジ |
- ※入出力は端子台となっておりますので、電源の配線工事が必要
です。電源ケーブルの選定は取扱説明書を参考にしてください
| 出力容量 | 入力ブレーカ |
|---|---|
| 5.1kVA | 50A |
| 7.5kVA | |
| 10kVA | 60A |
| 15kVA | 100A |
| 20kVA | 125A |
- ※UPSへの入力電源供給用ブレーカは上表の入力ブレーカ容量より
1ランク大きくしてください
