無停電電源装置(UPS)A130
フレキシブルな入出力対応と高い保守性で、
サーバ機器の安定稼働を支える小容量UPS
- 完全絶縁方式
- 豊富なオプション
- 5.1〜20kVAの小容量
概要・特長
仕様

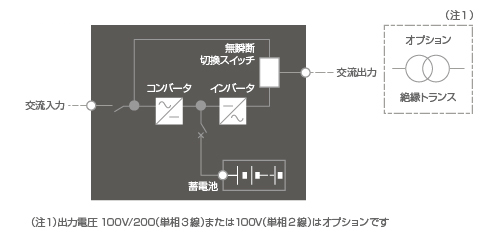

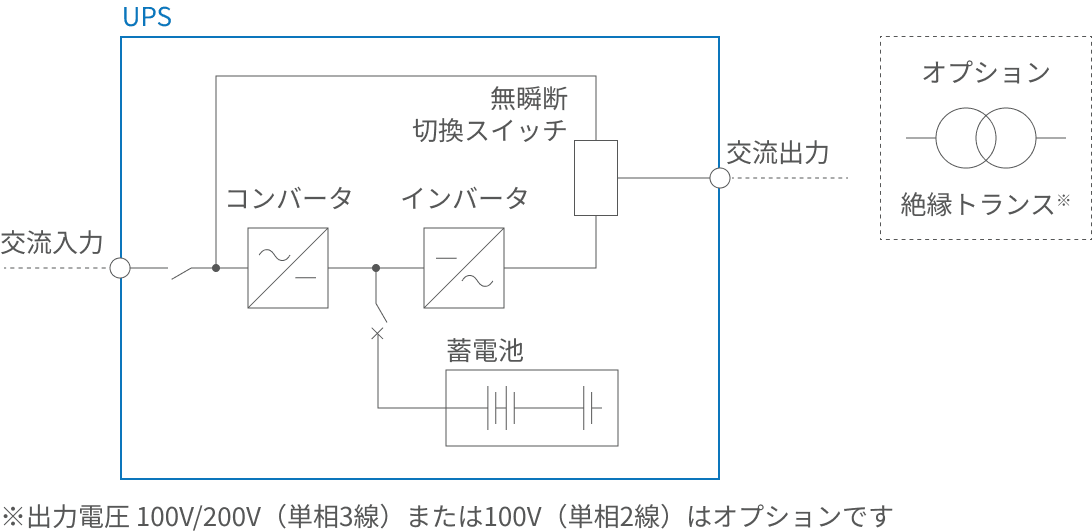

単線結線図
標準仕様
| 項目 | 標準仕様 | |||||
|---|---|---|---|---|---|---|
| 形式 | A130-U23051N | A130-U23075N | A130-U23100L | A130-U23150L | A130-U23200L | |
| 定格出力容量 | 5.1kVA/ 4,335W |
7.5kVA/ 6,375W |
10kVA/ 7,000W |
15kVA/ 10,500W |
20kVA/ 14,000W |
|
| 交流入力 | 定格電圧 | 200V +10%、-15（-40）%以内※（100Vはオプション） | ||||
| 定格周波数 | 50Hz-60Hz（自動切換） ±5%以内 | |||||
| 相数・線数 | 単相2線 | |||||
| 交流出力 | 定格電圧 | 200V（100Vはオプション） | ||||
| 定格周波数 | 50Hz-60Hz（自動切換） ±0.1%（自走時）以内 | |||||
| 相数・線数 | 単相2線（単相3線はオプション） | |||||
| 定格負荷力率 | 0.85（遅れ） | 0.7（遅れ） | ||||
| 電圧精度 | ±3%以内 | |||||
| 過電流耐量 | 125%-30秒、150%-10秒 （バイパス時 1000%-1サイクル、150%-60秒） |
|||||
| 周波数精度 | ±0.1Hz以内（バッテリ運転時） | |||||
| 過渡電圧変動 | ±8%以内（交流入力停電または復電時） ±8%以内（0⇔100%負荷急変時） |
|||||
| 電圧波形歪率 | 総合3.0%以下（線形負荷時） | |||||
| その他 | 周囲温度 | 0〜40℃（推奨25℃） | ||||
| 相対湿度 | 30〜90%（結露しないこと） | |||||
| 設置場所 | 屋内（腐食性ガス、塵埃のない場所） | |||||
- ※負荷100%時は、入力電圧85%でバックアップ運転が開始され
ます
負荷60%以下では、入力電圧が60%に下がるまで
バッテリ運転を使用せず出力電圧を維持します
フレキシブルな入出力電圧の組合せ
入力電圧と出力電圧の組合せは下記のように
なっています。
これ以外の電圧の組合せについては
お問い合わせ下さい。
| 標準 | オプション | ||
|---|---|---|---|
| 入力電圧 | 単相2線200V | 単相2線100V | |
| 出力電圧 | 単相3線200V/100V | 単相2線100V | |
| 定格出力容量 | 5.1kVA | 7.5kVA | 10kVA | 15kVA | 20kVA | ||
|---|---|---|---|---|---|---|---|
| 単相2線入力 単相2線 /3線 出力 |
200V 2線入力 |
200V 2線出力 |
A130-U23051N | A130-U23075N | A130-U23100L | A130-U23150L | A130-U23200L |
| 100V/200V 3線出力 |
A130-U2A051N | A130-U2A075N | A130-U2A100L | A130-U2A150L | A130-U2A200L | ||
| 100V 2線出力 |
A130-U20051N | A130-U20075N | A130-U20100L | A130-U20150L | A130-U20200L | ||
期待寿命5年間バッテリ搭載
（バッテリ交換警報付き）
内蔵されているバッテリは小型シール鉛蓄電池
です。25度℃でご使用の場合の期待寿命は、
5年間です。
ご使用状況にもよりますが、バックアップ時間は、
徐々に減少しますので定期的な保守にて
バックアップ可能時間の確認をし、早めの
バッテリ交換の検討をお願いします。
| UPS本体 表示内容 |
内容 | 処置 |
|---|---|---|
| ﾊﾞｯﾃﾘ ｺｳｶﾝｼﾞｷﾃﾞｽ |
バッテリが期待寿命に近づいています （平均周囲温度25℃で約5年） |
バッテリ交換を計画し、 販売店に連絡してください |
| ﾊﾞｯﾃﾘｦｺｳｶﾝｼﾃｸﾀﾞｻｲ | バッテリが寿命になりました （平均周囲温度25℃で約5年） |
販売店に依頼し、 早急にバッテリを交換してください |
