MPC200/400シリーズ 低圧瞬低補償装置

MPC200/400シリーズ低圧瞬低補償装置

省スペースで低圧・高効率を実現した

業界トップクラスの低圧瞬低補償装置

概要・特長

仕様

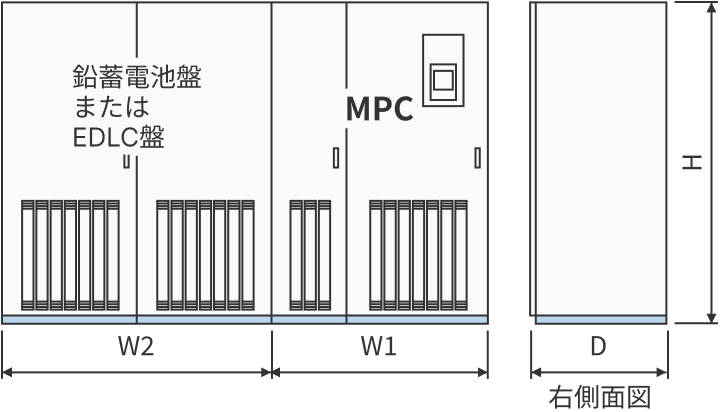

外形図

外形寸法・質量

外形寸法・質量
MPC（エネルギー蓄積装置を除く）
  定格出力容量 MPC（エネルギー蓄積装置を除く）
幅（mm）
W1		 奥行（mm）
D		 高さ（mm）
H		 質量（kg）
MPC200 50kVA 1,000 916 1,950 850
75kVA 1,000 916 1,950 850
100kVA 1,000 916 1,950 850
150kVA 1,450 916 1,950 1,250
200kVA 1,450 916 1,950 1,250
250kVA 1,450 916 1,950 1,250
MPC400 100kVA 1,000 916 1,950 950
160kVA 1,000 916 1,950 950
200kVA 1,000 916 1,950 950
300kVA 1,450 916 1,950 1,500
400kVA 1,450 916 1,950 1,500
500kVA 1,450 916 1,950 1,500
エネルギー蓄積装置
  定格出力容量 EDLC盤（1秒） 鉛蓄電池盤（10秒）
幅（mm）
W2		 奥行（mm）
D		 高さ（mm）
H		 質量（kg） 幅（mm）
W2		 奥行（mm）
D		 高さ（mm）
H		 質量（kg）
MPC200 50kVA 900 916 1,950 1,300 600 916 1,950 400
75kVA 900 916 1,950 1,300 600 916 1,950 400
100kVA 1,300 916 1,950 1,800 600 916 1,950 400
150kVA 1,300 916 1,950 1,800 600 916 1,950 480
200kVA 1,600 916 1,950 2,600 600 916 1,950 480
250kVA 2,600 916 1,950 3,600 600 916 1,950 550
MPC400 100kVA 1,200 916 1,950 1,900 600 916 1,950 450
160kVA 1,600 916 1,950 2,500 600 916 1,950 550
200kVA 1,600 916 1,950 2,500 600 916 1,950 550
300kVA 2,100 916 1,950 3,600 600 916 1,950 650
400kVA 3,200 916 1,950 5,000 600 916 1,950 650
500kVA 3,700 916 1,950 6,100 600 916 1,950 830
  • ※本装置は屋内用のため、据付にあたっては、直射日光のあたる場所は避けてください。
  • ※じんあいの多い場所、高温多湿の場所は避けてください。
  • ※周囲温度25℃以下でご使用になることを推奨いたします。
  • ※蓄電池容量が、4800Ah・セル以上になりますので専用不燃区画に設置いただき、所轄の消防署へ届出をお願いします。
  • ※発生熱量および換気量は、システム検討時にお問合せください。
  • ※発生熱量および換気量は、システム検討時にお問合せください。
  • ※本装置の上位電源側に漏電リレーもしくは漏電遮断器が設置されている場合は、不要動作を避けるために高周波対策品を使用ください。
    高周波対策品が使用できない場合は別途絶縁変圧器を設置する等の対策が必要となります。
