TMdrive-DCe2

TMdrive-DCe2

高性能マイコン搭載の全デジタル制御により、

直流モータの高精度・高信頼な可変速を実現

  • 出力電圧：440（最大515）/750/1,200Vdc
  • 電流範囲：80〜18,000A

概要・特長

仕様

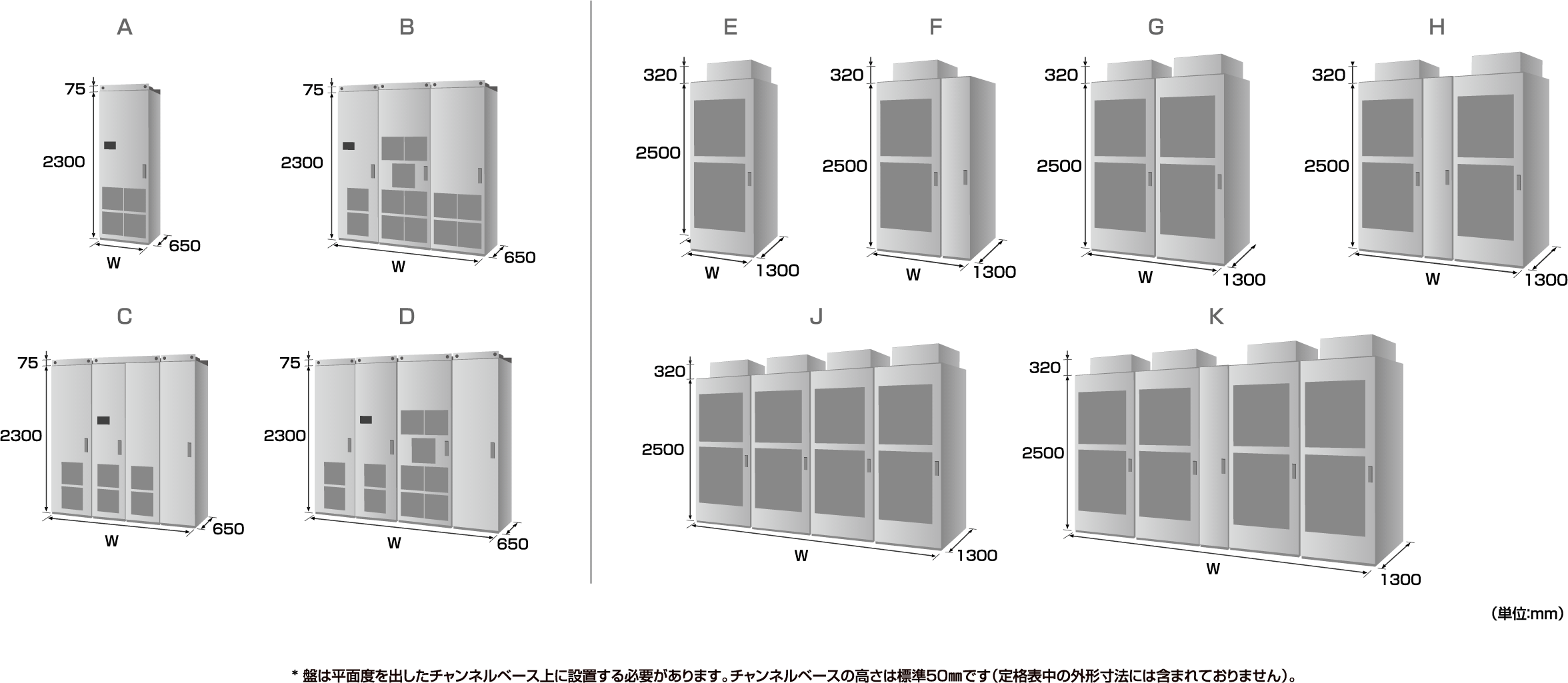

外形図

フィン冷却形

  • 盤構造A〜D

    • ※盤は平面度を出したチャンネルベース上に設置する必要が
      あります
      チャンネルベースの高さは標準50㎜です
      （定格表中の外形寸法には含まれておりません）
    フィン冷却形 A-D
  • 盤の上部のスペースは500㎜以上確保して下さい
  • 盤の前面と背面の保守スペースはそれぞれ
    1,500㎜以上確保して下さい
  • TML-Aシリーズ及びTML-Bシリーズ
    （B10〜B30）は、前面メンテナンスタイプ
    ですので、背面の保守スペースは必要ありません
フレーム 質量
[kg]		 幅W
[mm]		 奥行きD
[mm]		 高さH
[mm]		 盤構造
（上図参照）
TML-A10 350 600 650 2,375 A
TML-A20
TML-A30 450 800
TML-A40 650 1,000
TML-A50
TML-A60 1,300 2,200 B
TML-A70
TML-B10 1,200 C
TML-B20 1,400 2,600 D
TML-B30

ヒートパイプ冷却形

  • 盤構造E〜K

    • ※盤は平面度を出したチャンネルベース上に設置する必要が
      あります
      チャンネルベースの高さは標準50㎜です
      （定格表中の外形寸法には含まれておりません）
    ヒートパイプ冷却形 E-H
  • ヒートパイプ冷却形 J
  • ヒートパイプ冷却形 K
  • 盤の上部のスペースは500㎜以上確保して下さい
  • 盤の前面と背面の保守スペースはそれぞれ
    1,500㎜以上確保して下さい
フレーム 質量
[kg]		 幅W
[mm]		 奥行きD
[mm]		 高さH
[mm]		 盤構造
（上図参照）
TML-B110 1,360 1,000 1,300 2,820 E
TML-B120 2,200 1,600 F
TML-B130 2,960 2,000 G
TML-B140 3,800 2,600 H
TML-B210 2,720 2,000 G
TML-B220 3,800 2,600 H
TML-B230 5,920 4,000 J
TML-B240 7,000 4,600 K
TML-C110 1,360 1,000 E
TML-C120 2,200 1,600 F
TML-C130 2,960 2,000 G
TML-C140 3,800 2,600 H
TML-C210 2,720 2,000 G
TML-C220 3,800 2,600 H
TML-C230 5,920 4,000 J
TML-C240 7,000 4,600 K
