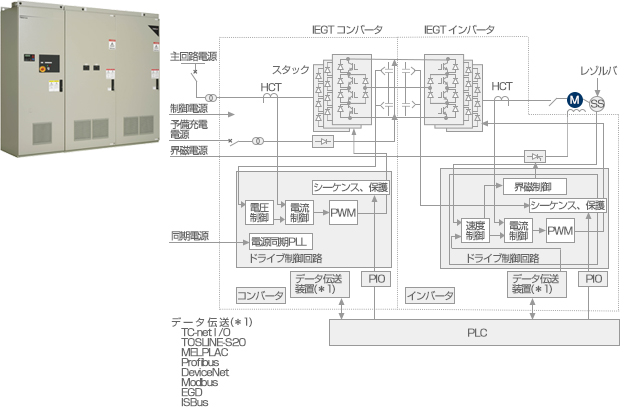

TMdrive-70e2

「モータを動かす」という点から、みなさんの生活を支える幅広い産業の動力を生み出す装置。これがTMEICのモータドライブ装置です。幅広いランナップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果で知られています。

3.4kV:6〜36MVA

仕様

項目	標準仕様		オプション・備考
項目	誘導モータ	同期モータ	オプション・備考
インバータ出力電圧	最大3650V	最大3300V
インバータ定格出力	最大36MVA	最大32.6MVA
コンバータ入力電圧	3300/3800V
許容入力電圧変動	±5%		変動幅が大きい場合はお問い合わせください
最高回転数	2250min^-1（4極モータ）
最高周波数	75Hz
制御方式	速度制御、トルク制御
速度制御精度	±0.01％（ディジタル設定）		±0.1％（アナログ設定）
速度制御応答	ωc＝60rad/sec（モータ単体運転時Max）
速度制御範囲	1:100		1:1000 高精度レゾルバ使用時
界磁弱め範囲	1:3		1:5
過負荷耐量	100％連続、150％-60秒
負荷特性	定トルク・定出力
回生方式	PWMによる電源回生
塗色	JEM-1135（1982)　マンセル5Y7/1		指定色　ただし、操作パネルの色は除く
盤保護構造	JEM-1267（1997), IEC-60529 IEC-61800-5-1, IP20 鋼板製閉鎖自立盤		IP42対応
エアフィルタ	扉前面取付形（扉を閉めたままで交換可能）
電線色	JEM-1122（1994）　IEC（EN60204-1）ただし、電子回路ユニット内、特殊電線は除く
速度センサ	ブラシレスレゾルバ		PLG
