モータドライブ装置

モータを巧みに制御して、
さまざまな産業を支えます。

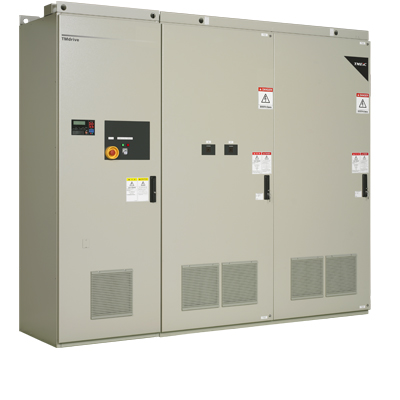

TMdrive-70e2

TMdrive-70e2

モータを巧みに制御して、工場の生産性を最大化します。

「モータを動かす」という点から、みなさんの生活を支える幅広い産業の動力を生み出す装置。これがTMEICのモータドライブ装置です。幅広いランナップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果で知られています。

3.4kV:6〜36MVA

概要/特長

コンバータ回路方式 コモンコンバータ方式IEGT(P)
インバータ回路方式 3レベルPWM-NPC(*1)
インバータ回路素子 IEGT
冷却方式 水冷
出力電圧 3.3kV
最大容量 36MVA (4×9MVA)
過負荷耐量 150%-1分間
最高出力周波数 75Hz
速度制御方式 PLG(*2) / レゾルバ
対象モータ 誘導モータ、同期モータ
用途 鉄鋼主機、船舶、電力、大容量コンプレッサなど
特長 高効率、低入力高調波、コンパクト
回路図 TMdrive-P70e2、TMdrive-70e2 IGBTコンバータの場合

*1 PWM:Pulse Width Modulation  NPC:Neutral Point Cramped
*2 PLG:Pulse generator

製品の特長

ラインナップ

電圧 3.3kV
容量 6~36MVA

高性能・高機能

  • パワーエレクトロニクス専用の32ビットマイコン(PP7EX2)を採用、高速制御を実現
  • 高性能ベクトル制御で、

    速度制御 ±0.01%
    速度制御応答 ωc=60 rad/sec
    速度制御範囲 0〜100%
    付帯制御として、自動界磁弱め付き速度制御

    • ドルーピング付き速度制御
    • トルク制御(静止トルク制御も可能)
  • 豊富な特殊制御を装備
    2自由度制御(RMFC)(Referrence Model Following Control)
    軸振動制御(SFC)(Simulator Following Control)
  • 高速光データ伝送装置(TOSLINE-S20)を標準装備
    最高1msのスキャン伝送が可能
    この他、MELPLAC伝送も可能(オプション)
    また、オープンフィールドネットワーク Profibus-DP、DeviceNetにによる伝送も可能(オプション)
  • 同期モータ、かご形誘導モータのいずれに対しても、高性能ベクトル制御を実現
  • 同期機に対しては、力率1制御を適用
  • 電源電圧変動抑制機能を搭載
    固定パルスパターンにより、進相あるいは遅相無効電力を発生させ、電源の電圧変動を抑制することが可能

高圧・大容量

  • 高圧、大容量の最新のパワーデバイスIEGTを採用し、3レベル・PWM制御の採用により最大3.4kVまで出力可能
  • 従来よりさらに高効率・コンパクト化を実現
  • 純粋冷却装置の採用
  • 2バンク、4バンクの並列接続により、最大36MVAまでの大容量化が可能
