モータドライブ装置

モータを巧みに制御して、
さまざまな産業を支えます。

TMdrive-70e2

TMdrive-70e2

モータを巧みに制御して、工場の生産性を最大化します。

「モータを動かす」という点から、みなさんの生活を支える幅広い産業の動力を生み出す装置。これがTMEICのモータドライブ装置です。幅広いランナップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果で知られています。

3.4kV:6〜36MVA

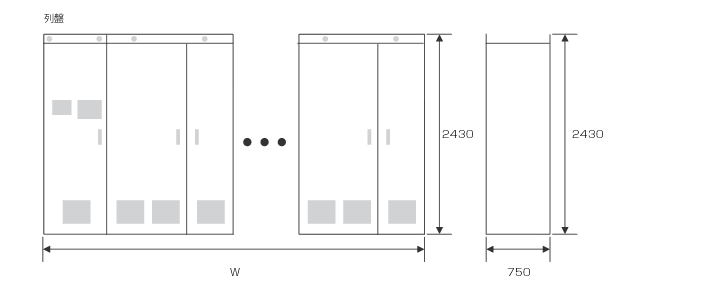

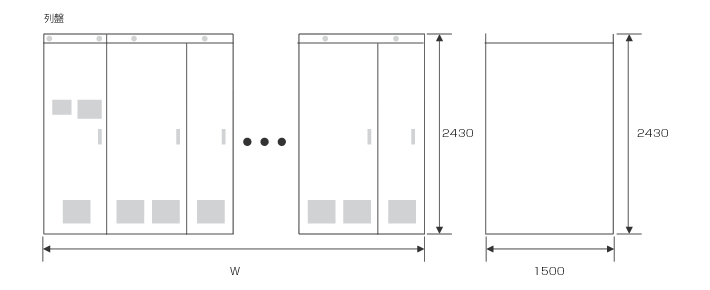

外形図

■コンバータ+インバータ

6MVA

コンバータ+インバータ コンバータ+インバータ

9MVA

コンバータ+インバータ
  6MVAモデル 9MVAモデル
バンク数 1 2 4 1 2 3 4
AC出力電流[A] (過負荷150%-60s) 950 1900 3800 1430 2860 4290 5720
盤幅W [mm] 列盤 3800 6800 13600 2800 4800 6800 9600

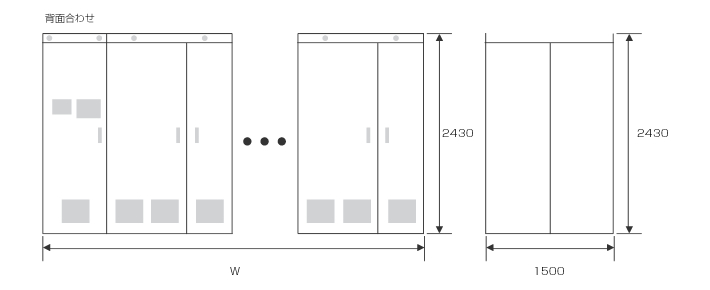

背面合わせ 2300 3800 6800
概略質量[kg] 3100 5900 11800 4100 7900 11700 15800
  • 1.6MVAモデルはフロントメンテナンス対応のため、背面合わせの構成がとれます。
  • 2.6MVAモデルは正面1,500mm、9MVAモデルは正面2,000mm、背面1,500mmのメンテナンススペースが必要です。
  • 3.ファンのメンテナンス用に、上部1,000mmのスペースが必要です。
  • 4.寸法は誘導モータ駆動の場合の寸法です。同期モータ駆動の場合には、界磁励磁盤として800mm幅あるいは1200mm幅の盤が追加となります。
  • 5.水冷装置が別置きの場合には、冷却水の配管はコンバータ盤またはインバータ盤の下部にあるフランジでの取り合いになります。
  • 6.冷却水(工業用水) の入側温度は最高32℃/最低10℃、出側温度36℃(入側32℃の場合)を標準としています。
  • 7.出力電流値は標準選定時の値です。電圧値も各種制御と関係し、適用する負荷によって取扱が異なる場合があります。
  • 8.制御電源は50Hz-200V/220Vもしくは60Hz-200V/220V 1バンクあたり約2kVAです。
  • 9.予備充電のために、4.7kVA-50/60Hz-460V/440V/380Vの電源が必要になります。
  • 10.ケーブルの引き込みは入出力とも盤下部からです。(オプションで上部引き込み可能)

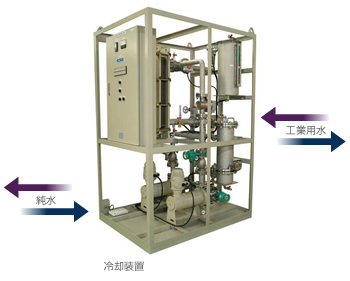

■冷却装置

冷却装置
タイプ 列盤型 別置き型 別置き型 別置き型
容量[kW] 134 268 536 804
盤寸法
[mm]
1200 1200 3000 4300
奥行 1440 1590 2000 2000
高さ 2375 2375 2500 2500
質量[kg] 1600 1700 2500 4300
備考
(9MVAモデル)
工業用水 300L/min.
1バンク用
工業用水 600L/min.
2バンク用
工業用水 1200L/min.
4バンク用
工業用水 1800L/min.
6バンク用
