概要/特長
仕様
標準仕様
| 項目 | 標準仕様 | オプション | |
|---|---|---|---|
| 出力 | 約5,000〜10,000kVA | 要求仕様による | |
| 定格電圧 | 11kV、13.8kV | ||
| 周波数 | 50Hz または 60Hz | ||
| 極数 | 2極 | ||
| 定格速度 | 3,000min-1 または 3,600min-1 | ||
| 定格力率 | 85% | ||
| 保護形式 | 全閉空気冷却付（水冷）形 | ||
| 保護等級 | IP54 | ||
| 冷却方式 | CACA-W7 | ||
| 適用規格 | IEC60034 | ||
| 設置場所 | 屋内 | 屋外 | |
| 周囲温度 | -5℃ 以上 +40℃ 以下 | 要求仕様による | |
| 標高 | 1,000m 未満 | ||
| 湿度 | 95% 未満 | ||
| 電圧変動 | 5% 未満 | ||
| 周波数変動 | 2% 未満 | ||
| 回転子構造 | 円筒回転子 | ||
| 絶縁耐熱クラス | F種絶縁 | ||
| 温度上昇限度 | Fライズ | Bライズ | |
| 励磁システム | ブラシレス型、PMG付き | 要求仕様による | |
| 回転方向 | 要求仕様による | ||
| 軸の構造 | 軸端 | 片軸 | |
| 軸端の形状 | ソリッド | 要求仕様による | |
| 空気冷却器 | 配置 | 上部取付 | |
| 水入口温度 | 33℃ | ||
| 供給水圧 | 0.6MPa（許容値） | ||
| 冷却水 水質 | 淡水 | ||
| 配管構造 | 単管 | ||
| 管材 | 90-10 白銅 (Cu-Ni) | ||
| 配管フランジ方向 | 左側（励磁機側から見て） | 右側（励磁機側から見て） | |
| 軸受 | 軸受種類 | すべり軸受、強制給油 | 要求仕様による |
| 油温度 | 45℃ | ||
| 油圧 | 約0.1MPa | ||
| 潤滑油 | ISO VG32 | ||
| 配管フランジ方向 | 左側（励磁機側から見て） | 右側（励磁機側から見て） | |
| 主端子 | 端子数 | 6端子（スター結線） | 要求仕様による |
| 端子箱配置 | 底部 | ||
| 塗装 | 塗装色 | マンセル 2.5PB6/2 | |
| 膜厚 | 50μm または 80μm | ||
| 付属品 | ソールプレート 1セット | ダイヤル式軸受温度指示計 2個 | |
| 固定ボルト 1セット | |||
| 固定子巻線温度検出用 RTD 6個 | |||
| 軸受ハウジング温度検出用 RTD 2個 | |||
| 油温入口温度検出用 RTD 1個 | |||
| 油出口温度検出用 RTD 1個 | タービンメーカーから供給されるプローブ | ||
| スペースヒーター 1セット | 油の流れの観測窓 1セット | ||
| 計測用端子箱 1セット | 銅/カボランによる絶縁接地 1セット | ||
| エアクーラー漏水検知器 1個 | |||
| 潤滑油入口オリフィス 1セット | |||
| 接地端子 1セット | |||
| 専用工具 1セット | |||
| 専用工具・振動プローブ調整 1セット | |||

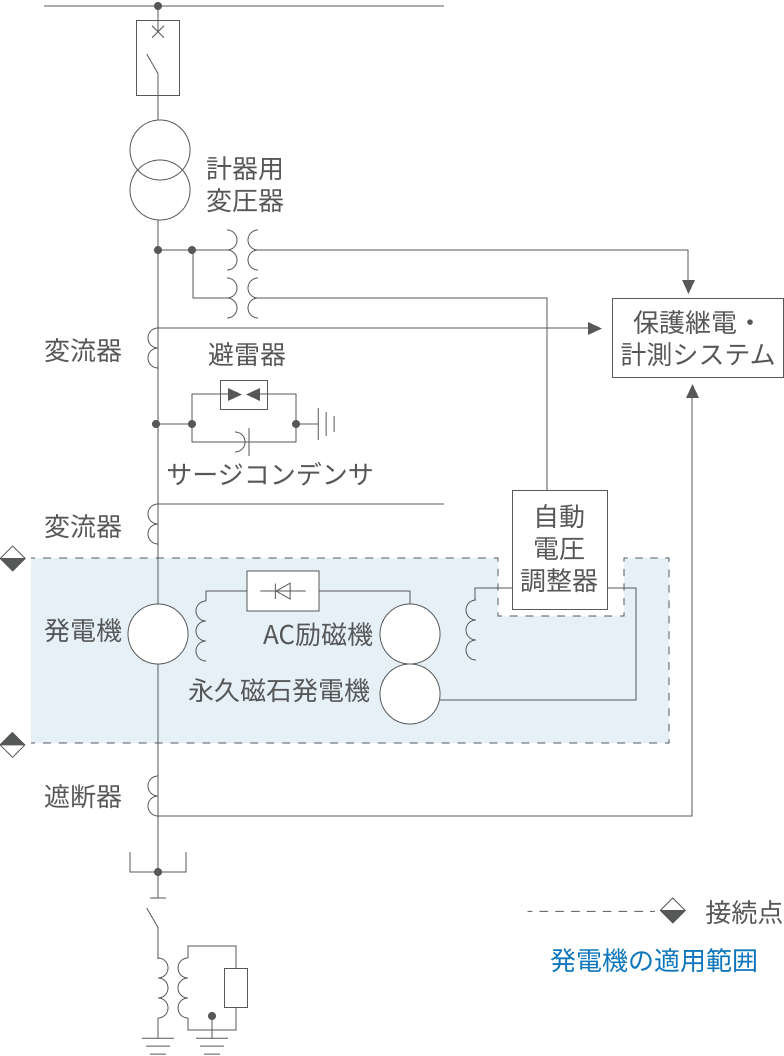

系統接続例

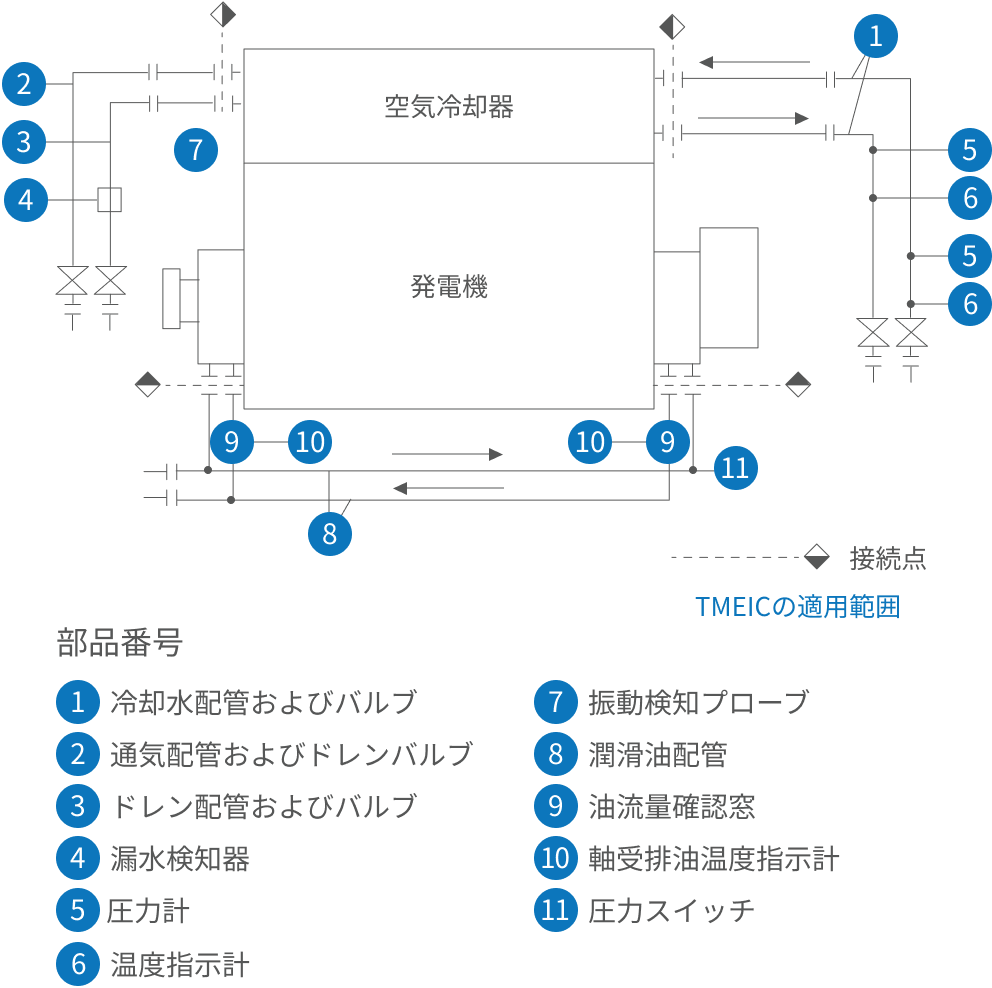

潤滑及び冷却水システム例
