TM21-MⅡ横形 シリーズ 中形高圧かご形三相誘導モータ

TM21-MⅡ横形 シリーズ 中形高圧かご形三相誘導モータ

省エネ、省スペース。
メイドインジャパンの極みです。

東芝と三菱電機。長年に渡ってモータを手がけてきた両社の歴史と最先端技術を融合することで生まれたのがこのTM21シリーズです。そのコンセプトは生産性を高め、エネルギー効率を良くし、環境に貢献すること。120年という圧倒的な歴史は、圧倒的な開発力であり、圧倒的なシェアの理由です。

仕様

標準対応範囲

  TM21-M&Lシリーズ
標準仕様
構造 防滴保護形 開放屋外形 全閉外扇形 全閉空気冷却器形
形式 IDD-CHK11 IDD-CHKW11 IDFT-CHKW11 IDR-CHKW11
ICD-CH11 ICD-CHW11 ICFT-CHW11 ICR-CHW11
枠番適応 315〜900
定格電圧・周波数 2kV級、3kV級、4kV級、6kV級 50Hz、60Hz
極数 2〜14極
時間定格 連続
絶縁種別 F種
温度上昇限度

Bライズ

周囲条件 温度 -15 〜 +40℃
湿度 80%RH以下
標高 1000m以下
雰囲気 腐食性ガス・爆発性ガス・蒸気がないこと
特性 始動電流 全負荷電流値の650%(設計値)
始動トルク 全負荷トルクの60%を下回りません
最大トルク 全負荷トルクの160%を下回りません
準拠規格 JIS、JEC、JEM
保護方式 IP23 IPW24、WPⅡ IP44 IP44
冷却方式 IC01 IC02 IC611 IC81W
端子箱 タイプ 非防爆
取付位置 LSより見て左
口出方向 下向
材質 鋼板製
ケーブル引込穴径 丸穴(Φ180) 電線管ねじ 電線管ねじ 電線管ねじ
回転方向 2〜6P:片回転、8P以上:両回転
(負荷側から見て反時計方向)
始動方式 全電圧
始動頻度 冷時2回、あるいは熱時1回
騒音 85dB(A)無負荷時 機側1m
軸受 ころがり軸受、またはすべり軸受

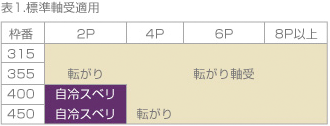

標準軸受適用は、表1をご参照願います。

すべり軸受機種:片側軸絶
潤滑剤 グリース レアマックススーパー
VG32(2、4極)、VG46(6極〜)
TMEIC指定ブランド品使用時、交換期間2年間
負荷との結合方式 直結駆動
アクセサリー RTD(スロット) 無し
RTD(軸受) 無し
振動計 無し
スペースヒータ 無し
その他       漏水検知器
その他 足穴API対応 無し
軸材 2P:S45C-N、4P以上:S35C
TEAACパイプ材 ステンレススチール
防爆等級 非防爆
API541 4th オプションにて対応
外被用ボルド類 メッキ処理品
標準軸受適用
シリーズ範囲
