特殊用途モータ

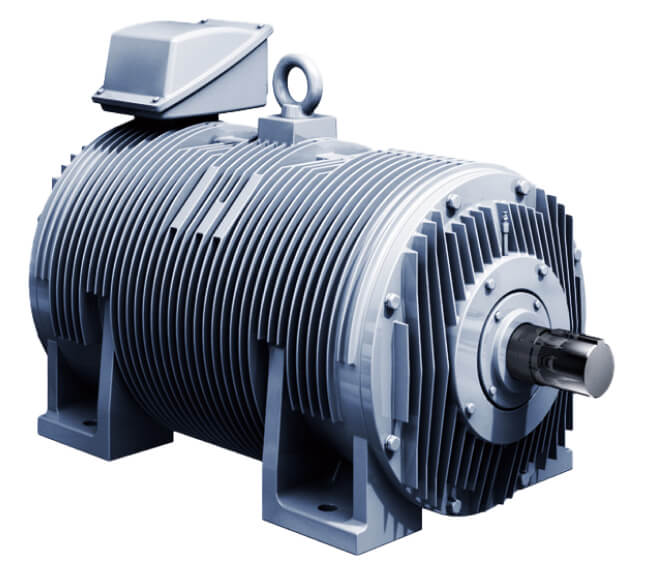

TM-E鉄鋼ライン向け全閉自冷形三相誘導モータ

TMシリーズTM-E鉄鋼ライン向け
全閉自冷形
三相誘導モータ

製鉄所のライン専用のモータに、

優れた対ショック性能を

概要/特長

仕様

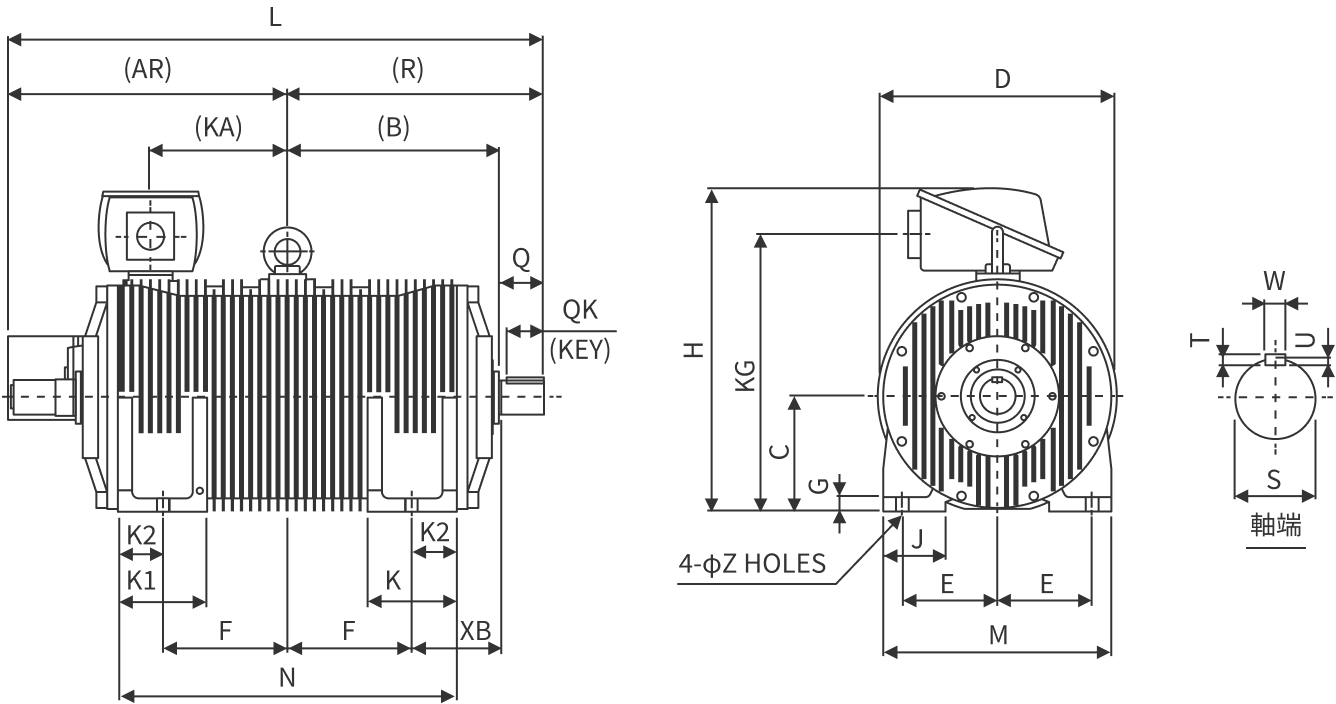

外形図

枠番 250、280、315

片軸 (IM1001)

枠番 重量(kg) 寸法(mm) 軸端寸法(mm) ベアリング番号
B C D E F G H J KA KG K K1 K2 L M N AR R Z XB Q QK S W T U 負荷側 反対側
250 920 455 250 520 210 255 32 718 135 270 608 200 200 100 1,220 508 710 645 575 28 22.5 95 80 φ80p6 22 14 9 NU318C3 6318C3
280 1,300 485 280 575 238 277.5 35 783 150 300 673 212 212 107.5 1,285 578 770 675 610 35 232.5 100 85 φ85p6 22 14 9 NU319C3 6319C3
315 2,000 560 315 650 260 340 40 852 170 375 742 240 240 120 1,465 622 920 765 700 35 245 115 100 φ95p6 22 14 9 NU321C3 3921C3

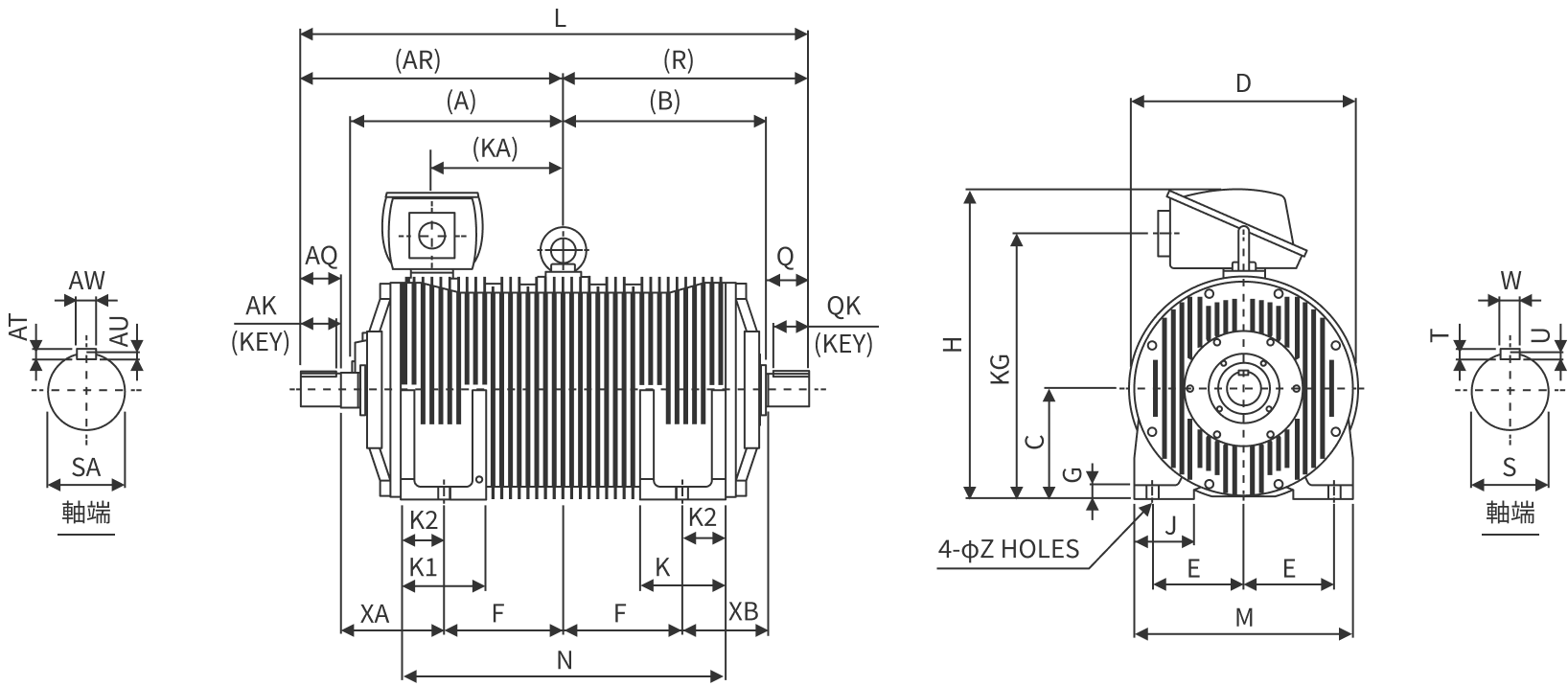

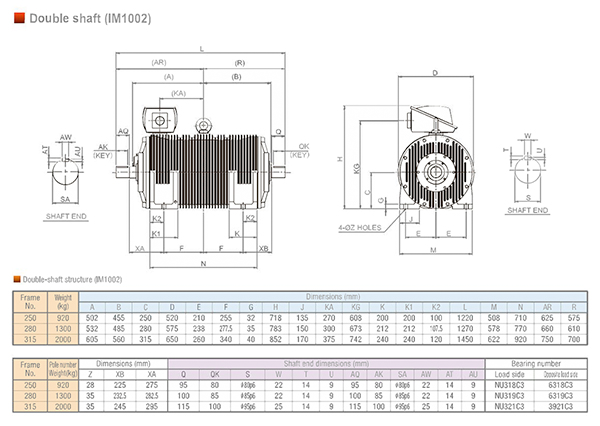

両軸 (IM1002)

枠番 重量(kg) 寸法(mm) 軸端寸法(mm) ベアリング番号
A B C D E F G H J KA KG K K1 K2 L M N AR R Z XB XA Q QK S W T U AQ AK SA AW AT AU 負荷側 反対側
250 920 502 455 250 520 210 255 32 718 135 270 608 200 200 100 1,220 508 710 625 575 28 225 275 95 80 φ80p6 22 14 9 95 80 φ80p6 22 14 9 NU318C3 6318C3
280 1,300 532 485 280 575 238 277.5 35 783 150 300 673 212 212 107.5 1,270 578 770 660 610 35 232.5 282.5 100 85 φ85p6 22 14 9 100 85 φ85p6 22 14 9 NU319C3 6319C3
315 2,000 605 560 315 650 260 340 40 852 170 375 742 240 240 120 1,450 622 920 750 700 35 245 295 115 100 φ95p6 25 14 9 115 100 φ95p6 25 14 9 NU321C3 3921C3

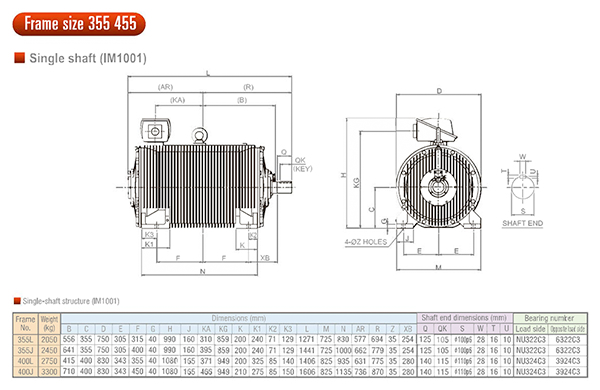

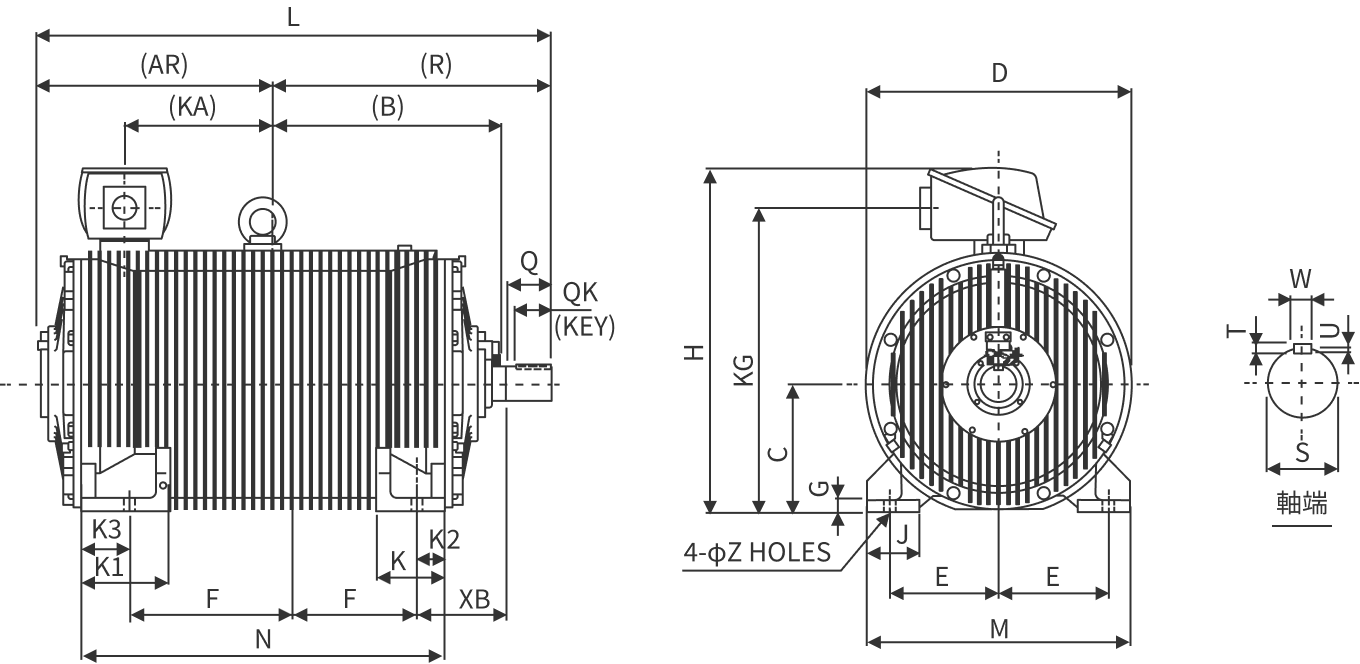

枠番 355、455

片軸 (IM1001)

枠番 重量(kg) 寸法(mm) 軸端寸法(mm) ベアリング番号
B C D E F G H J KA KG K K1 K2 K3 L M N AR R Z XB Q QK S W T U 負荷側 反対側
355L 2,050 556 355 750 305 315 40 990 160 310 859 200 240 71 129 1,271 725 830 577 694 35 254 125 105 φ100p6 28 16 10 NU322C3 6322C3
355J 2,450 641 355 750 305 400 40 990 160 395 859 200 240 71 129 1,441 725 1,000 662 779 35 254 125 105 φ100p6 28 16 10 NU322C3 6322C3
400L 2,750 415 400 830 343 355 40 1,080 165 371 949 200 325 85 140 1,406 825 935 631 775 35 280 140 115 φ110p6 28 16 10 NU324C3 3924C3
400J 3,300 710 400 830 343 450 40 1,080 165 466 949 210 325 85 150 1,606 825 1,135 736 870 35 280 140 115 φ110p6 28 16 10 NU324C3 3924C3

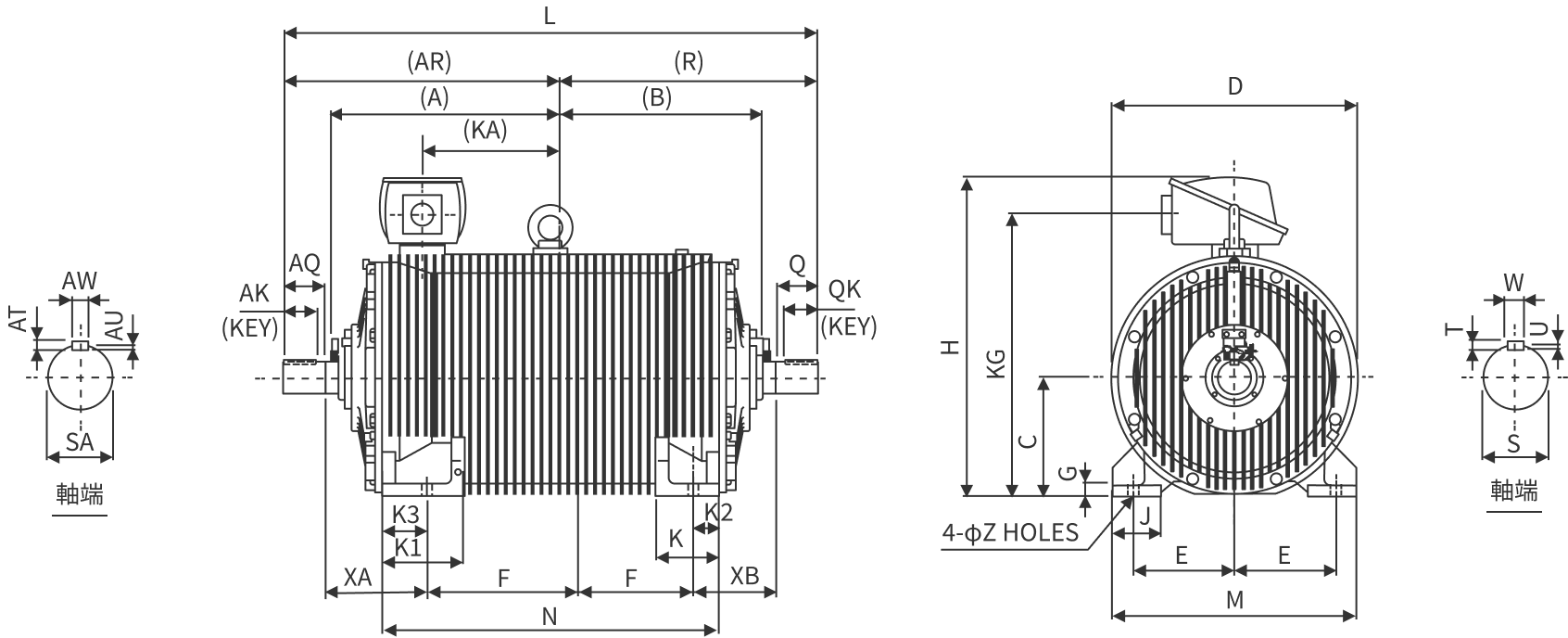

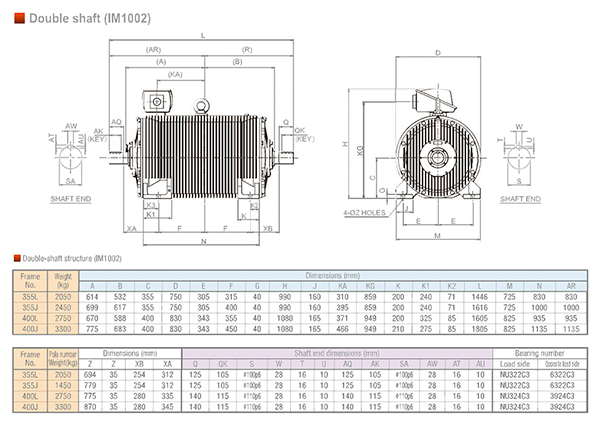

両軸 (IM1002)

枠番 重量(kg) 寸法(mm) 軸端寸法(mm) ベアリング番号
A B C D E F G H J KA KG K K1 K2 L M N AR Z Z XB XA Q QK S W T U AQ AK SA AW AT AU 負荷側 反対側
355L 2,050 614 532 355 750 305 315 40 990 160 310 859 200 240 71 1,446 725 830 830 694 35 254 312 125 105 φ100p6 28 28 10 125 105 φ100p6 28 28 10 NU322C3 6322C3
355J 2,450 699 617 355 750 305 400 40 990 160 395 859 200 240 71 1,616 725 1,000 1,000 779 35 254 312 125 105 φ100p6 28 16 10 125 105 φ100p6 28 28 10 NU322C3 6322C3
400L 2,750 670 588 400 830 343 355 40 1,080 165 371 949 200 32 85 1,605 825 935 935 775 35 280 335 140 115 φ110p6 28 16 10 140 115 φ110p6 28 28 10 NU324C3 3924C3
400J 3,300 775 683 400 830 343 450 40 1,080 165 466 949 210 275 85 1,805 825 1,135 1,135 870 35 280 345 140 115 φ110p6 28 16 10 140 115 φ110p6 28 28 10 NU324C3 3924C3

取扱説明書
