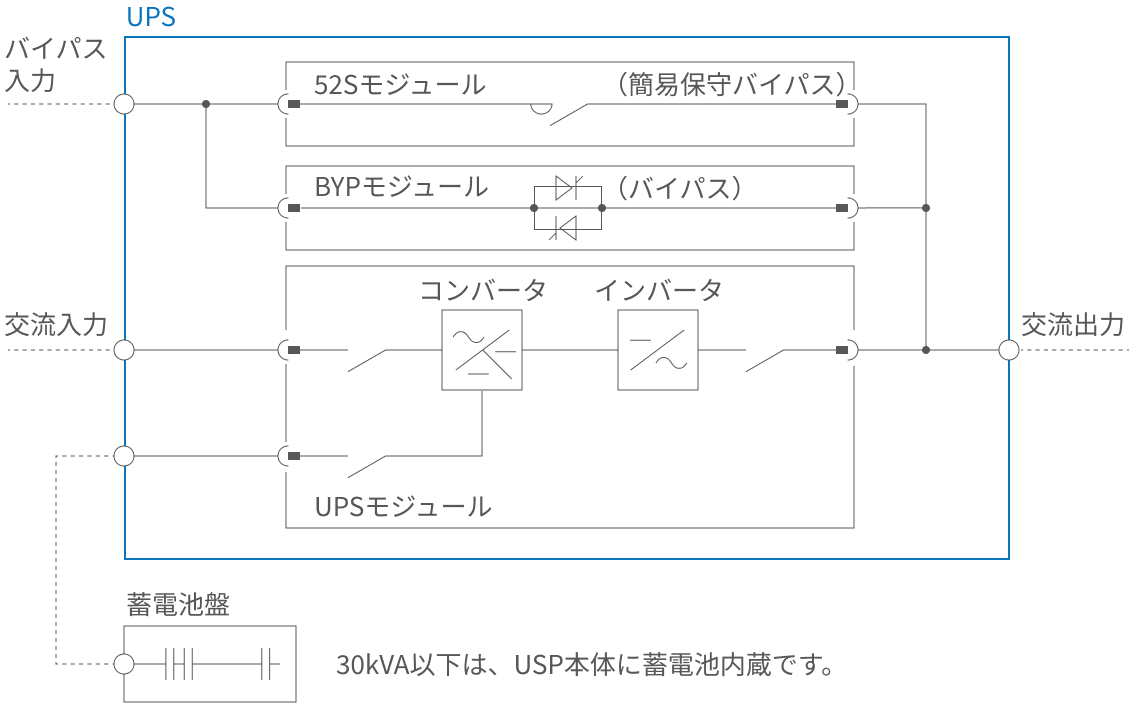

単線結線図
仕様
| 項目 | 標準仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 定格出力容量（kVA） | 7.5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 70 | |
| 交流 入力 |
定格電圧 | 200、210、220V +10%、-30%以内 （-10〜-30% 時は、負荷低減が必要） |
||||||||
| 定格周波数 | 50Hzまたは60Hz ±5%以内 | |||||||||
| 相数・線数 | 三相3線 | |||||||||
| 交流 出力 |
定格電圧 | 200、210、220V | ||||||||
| 定格周波数 | 50Hzまたは60Hz | |||||||||
| 相数・線数 | 三相3線 | |||||||||
| 定格負荷 力率 |
0.8（遅れ） | |||||||||
| 電圧精度 | ±1%以内 | |||||||||
| 電圧不平 衡比 |
±1.5%以内（100%不平衡負荷時） | |||||||||
| 過負荷耐量 | 125%-1分、150%-30秒 | |||||||||
| 周波数精度 | ±0.01%以内（非同期運転時） | |||||||||
| 過渡電圧 変動 |
±2%以内（交流入力停電または復電時） ±5%以内（0⇔100%負荷急変時） ±5%以内（バイパス→UPS切換時） |
|||||||||
| 電圧整定 時間 |
50msec以下 | |||||||||
| 電圧波形歪率 | 総合2.0%以下（線形負荷時） 総合5.0%以下（100%整流器負荷時） |
|||||||||
| その他 | 周囲温度 | 0〜40℃（推奨25℃） | ||||||||
| 相対湿度 | 30〜90%（結露しないこと） | |||||||||
| 設置場所 | 屋内（腐食性ガス、塵埃のない場所） | |||||||||
| 塗装色 | マンセル5Y7/1（半ツヤ） | |||||||||
