D200
コンピュータ設備、プラント監視設備など、活躍の場は、増え続けています。
台風、落雷のほか、あらゆる不測の事態によって起こりえる停電を完全に避けることはできません。そこで「UPS(無停電電源装置)」の出番です。中容量の「D250、D200、C200、B200」は、何が起きても停まることの許されないコンピュータ設備、プラント監視設備などを動かし続ける番人として、広く認知されています。
三相200V系入出力7.5〜70kVA
仕様

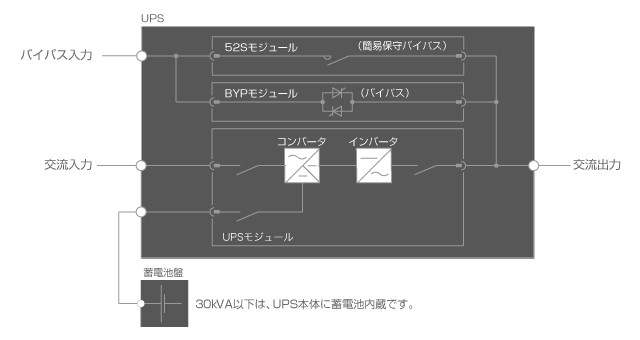

■ 単線結線図
■ 仕様
項目 | 標準仕様 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
定格出力容量(kVA) | 7.5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 70 | |
交 流 入 力 |
定格電圧 | 200、210、220V +10%、-30%以内(-10〜-30% 時は、負荷低減が必要) | ||||||||
定格周波数 | 50Hzまたは60Hz ±5%以内 | |||||||||
相数・線数 | 三相3線 | |||||||||
交 流 出 力 |
定格電圧 | 200、210、220V | ||||||||
定格周波数 | 50Hzまたは60Hz | |||||||||
相数・線数 | 三相3線 | |||||||||
定格負荷力率 | 0.8(遅れ) | |||||||||
電圧精度 | ±1%以内 | |||||||||
電圧不平衡比 | ±1.5%以内(100%不平衡負荷時) | |||||||||
過負荷耐量 | 125%-1分、150%-30秒 | |||||||||
周波数精度 | ±0.01%以内(非同期運転時) | |||||||||
過渡電圧変動 | ±2%以内(交流入力停電または復電時) ±5%以内(0⇔100%負荷急変時) ±5%以内(バイパス→UPS切換時) |
|||||||||
電圧整定時間 | 50msec以下 | |||||||||
電圧波形歪率 | 総合2.0%以下(線形負荷時) 総合5.0%以下(100%整流器負荷時) |
|||||||||
そ の 他 |
周囲温度 | 0〜40℃(推奨25℃) | ||||||||
相対湿度 | 30〜90%(結露しないこと) | |||||||||
設置場所 | 屋内(腐食性ガス、塵埃のない場所) | |||||||||
塗装色 | マンセル5Y7/1(半ツヤ) |
