TMdrive-DCe2

仕様

■標準仕様

項目	標準仕様	オプション・備考
準拠規格	JIS、JEC、JEM	IEC（機能安全認証は無し）
設置場所	室内
標高	海抜1000m以内	1000ｍを超える場合はディレーティングが必要
周囲温度	+0℃～40℃
相対温度	5%～85%（結露なし）
定格出力	定格表を参照
過負荷耐量	150%-60秒， 175%-60秒， 225%-60秒	200%-60秒、250%-60秒、300%-60秒など
入力電圧	515Vac以下（TML-A)、750Vac以下（TML-B)、1200Vac以下（TML-C）
入力周波数	50/60Hz±2Hz
出力電圧	515Vdc以下（TML-A)、750Vdc以下（TML-B)、1200Vdc以下（TML-C）
制御方式	速度制御　　トルク制御　　ドルーピング付速度制御　　自動界磁弱め速度制御	RMFC制御、CLC制御
速度制御精度	±0.01%
速度制御応答	ωc=30rad/s	機械条件などに左右されます。
速度制御範囲	0.5%～100%
界磁弱め範囲	1 : 5 最大
負荷特性	定トルク特性
制御電源	200Vac-50Hz-3φ、または、220Vac-60Hz-3φ
キュービクル構造	前面保守（TML-A～B30)、前後面保守（TML-B110以降）　　鋼板製半閉鎖自立盤（IP20）	IP21
塗装	5Y7/1 （半艶）	指定色
電線色	IEC/EN 60204-1ただし、電子回路ユニット内、特殊電線は除く
ケーブル引込	下部	上部引き込み
駆動モータ	直流モータ
モータ台数	1台	複数台並列運転など各種構成に対応可
速度センサ	レゾルバまたはPLG	タコジェネレータ
IO点数	アナログ入力/出力：3ch/3ch、デジタル入力/出力：10ch+1ch（UVS）/10ch

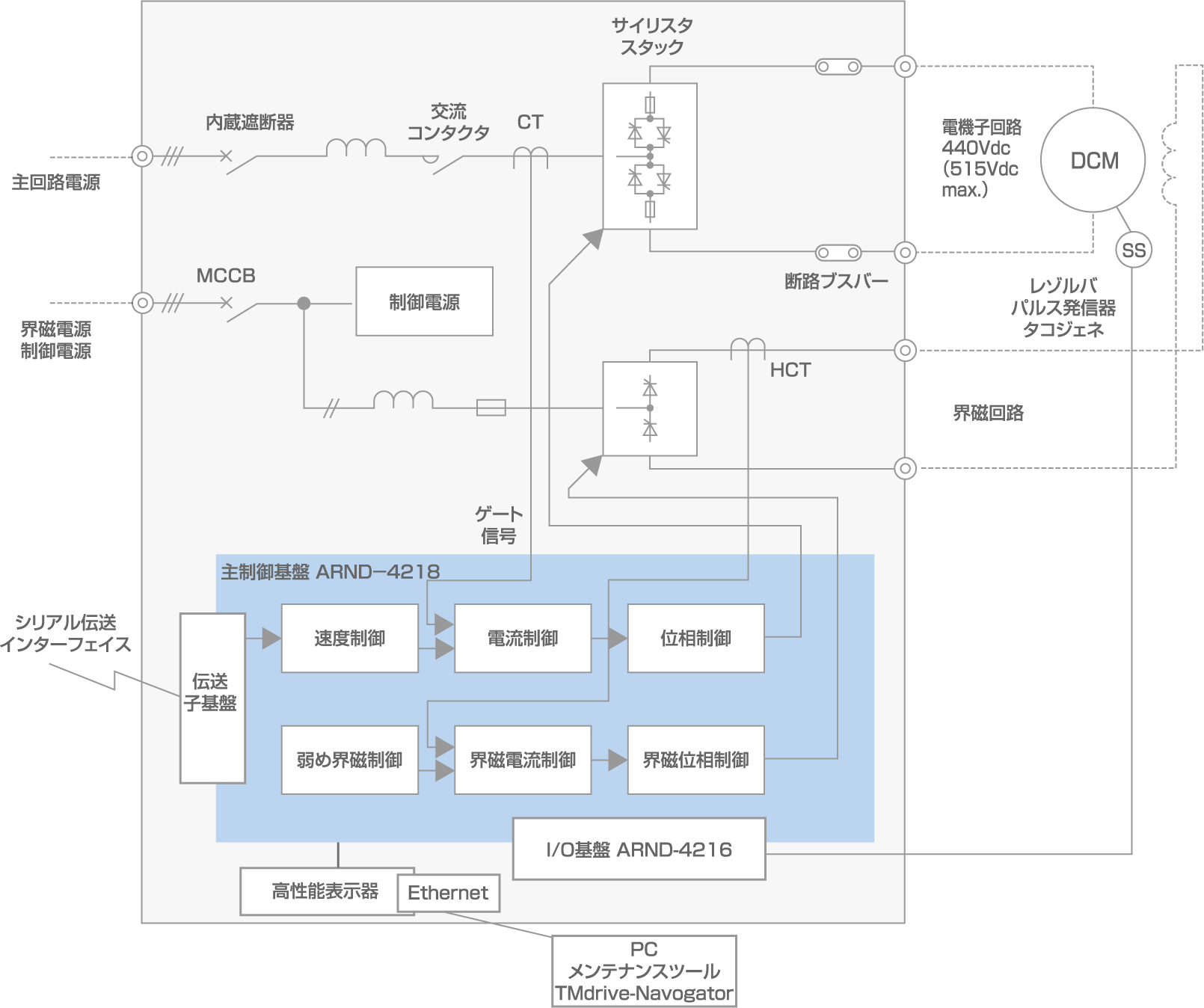

■主回路・制御ブロック図

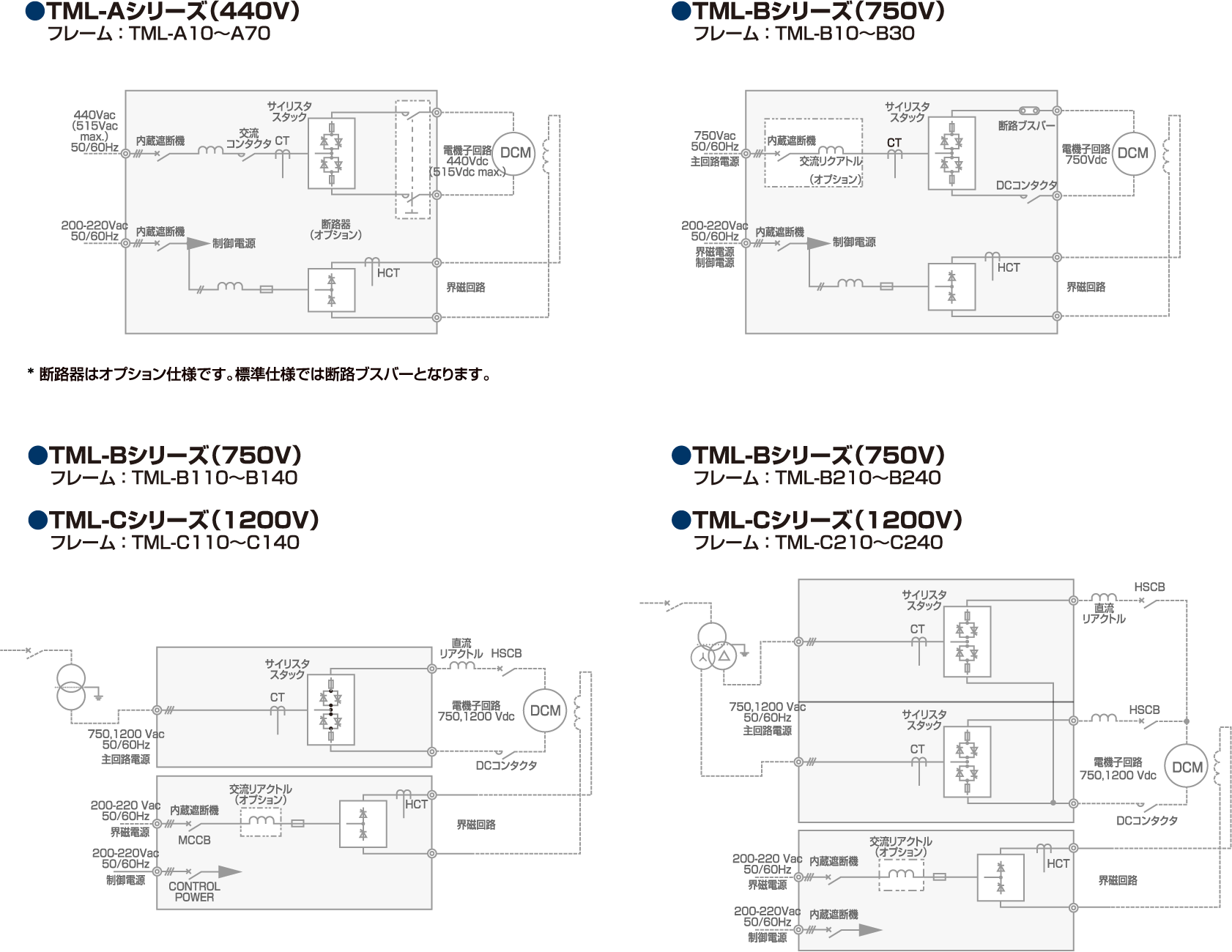

■主回路構成

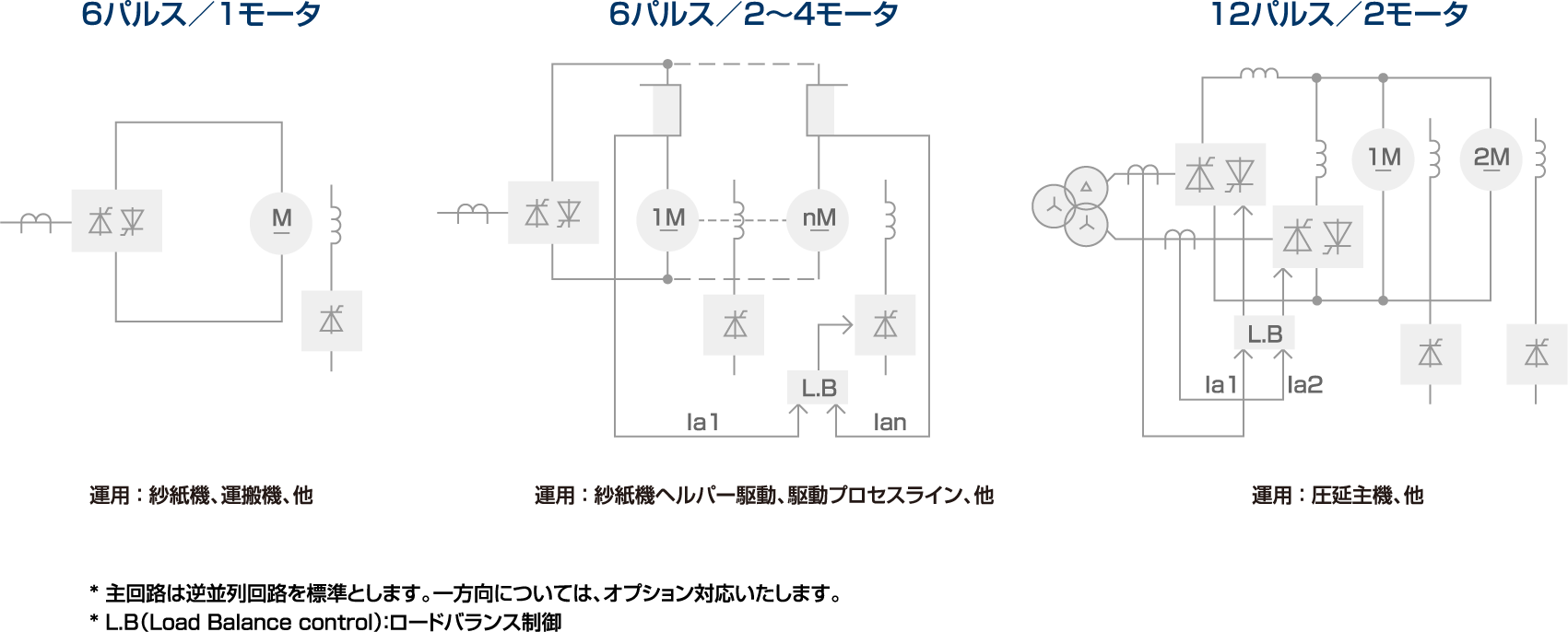

■システム構成例

アプリケーションに応じた最適なシステムを構成することができます。

■定格表：フィン冷却形

フレーム	入力電圧 [Vac]／出力電圧[Vdc]	出力電流[A]		発熱量 [kW]	制御電源容量 [kVA]
フレーム	入力電圧 [Vac]／出力電圧[Vdc]	過負荷耐量 150% （60s）	過負荷耐量 200% （60s）	発熱量 [kW]	制御電源容量 [kVA]
TML-A10	440（515max）	80	73	0.95	0.5
TML-A20		240	200	2.4	0.5
TML-A30		600	460	5.75	0.8
TML-A40		720	660	7.6	0.8
TML-A50		1200	1050	11.2	0.8
TML-A60		1440	1320	14.4	1.2
TML-A70		2400	1940	24	1.2
TML-B10	750	1200	930	9	0.8
TML-B20		1440	1320	11.7	1.2
TML-B30		2400	2040	16.3	1.2

■定格表：ヒートパイプ冷却形

フレーム	入力電圧 [Vac]／出力電圧[Vdc]	出力電流[A]		発熱量 [kW]	制御電源容量 [kVA]
フレーム	入力電圧 [Vac]／出力電圧[Vdc]	過負荷耐量 150% （60s）	過負荷耐量 200% （60s）	発熱量 [kW]	制御電源容量 [kVA]
TML-B110	750	2470	1975	12	1.5
TML-B120		4710	3770	27	1.5
TML-B130		6750	5400	34	2.5
TML-B140		9000	7200	41	2.5
TML-B210		4940	3950	23	2.5
TML-B220		9420	7540	54	2.5
TML-B230		13500	10800	67	4.5
TML-B240		18000	14400	81	4.5
TML-C110	1200	1955	1560	10	1.5
TML-C120		3725	2970	21	1.5
TML-C130		5330	4260	28	2.5
TML-C140		7110	5680	38	2.5
TML-C210		3910	3120	20	2.5
TML-C220		7450	5940	43	2.5
TML-C230		10660	8520	60	4.5
TML-C240		14220	11360	76	4.5
