TMdrive-70e3
最新のパワーエレクトロニクス技術とIoT・Digital技術の融合
TMdrive-70e3は、最新の制御装置を採用した高性能大容量ドライブ装置（インバータ）です。フィールドデータの収集・解析機能、高い拡張性を予め備えており、鉄鋼プラントなどの制御に特化したモータ制御装置として、操業の安定と効率化、高い保守性、デジタライゼーション、省エネに貢献します。
また、既設ドライブ装置の自動制御盤をe3化することでIoT機能を追加することも可能です。※オプション
出力電圧 : 出力容量 3650Vac : 6～44MVA
仕様

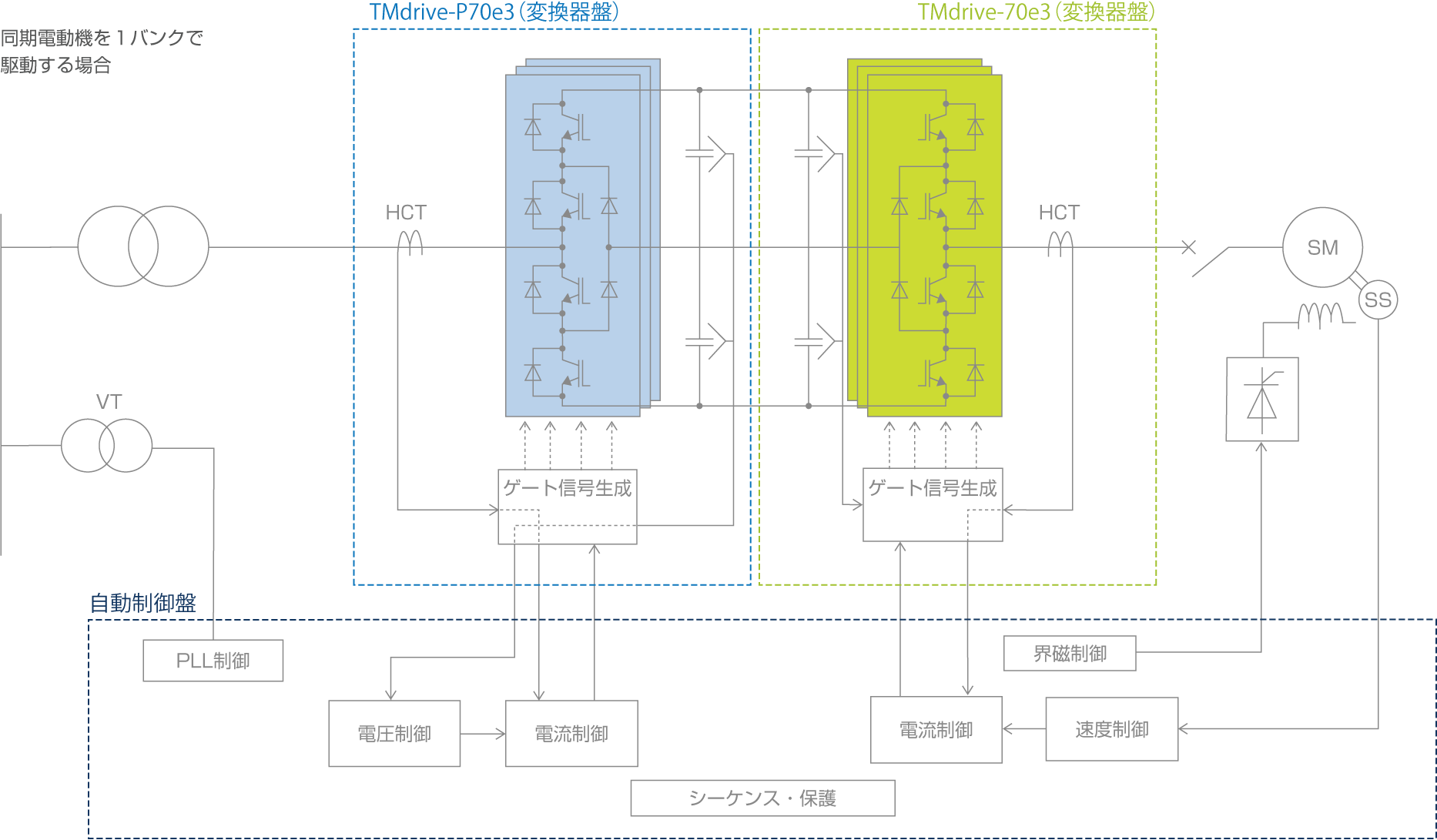

■基本構成例
■標準仕様とオプション
| 項目 | 標準仕様 | オプション・備考 | ||
|---|---|---|---|---|
| 準拠規格 | IEC, JIS, JEC, JEM | |||
| 設置場所 | 室内 | |||
| 標高 | 海抜1000m以内 | |||
| 周囲温度 | +5℃～40℃ | |||
| 相対湿度 | 5%～85%以下（結露なし） | |||
| コンバータPWM方式 | 固定パルスパターン | キャリア比較形 | ||
| 入力電圧 | 3800Vac | 3300Vac | ||
| 許容電源電圧変動 | ±10%以内 | |||
| 回生方式 | PWMコンバータによる電源回生 | |||
| 駆動電動機 | 誘導電動機 | 同期電動機 | 誘導電動機 | 同期電動機 |
| 出力電圧 | 最大3500Vac | 最大3300Vac | 最大3650Vac | 最大3400Vac |
| 最高周波数 | 75Hz | |||
| 最高回転数 | 2250min-1（4極） | |||
| 速度センサ | ブラシレスレゾルバ | PLG | ||
| 制御方式 | 速度制御、トルク制御 | |||
| 速度制御精度 | ±0.01%（デジタル設定） | ±0.1%（アナログ設定、信号絶縁器が必要） | ||
| 速度制御応答 | ωc=60rad/s（最大） | |||
| 速度制御範囲 | 1:100 | 1:1000（高精度レゾルバ使用） | ||
| 界磁弱め範囲 | 1:3 | 1:5 | ||
| 過負荷耐量 | 100%-連続、150%-60秒 | |||
| 負荷特性 | 定トルク・定出力 | |||
| 装色 | JEM 1135（1982）マンセル5Y7/1（半艶） | 指定色 | ||
| 盤保護構造 | JEM 1267（1997）、IEC 60529、IEC 61800-5-1、IP20 簡易防塵構造底板付き、ハンドル鍵付き |
IP43まで対応可能 | ||
| エアフィルタ | 扉前面取付形（扉を閉めたままで交換可能） | |||
| 電線色 | IEC（EN60204-1） 但し、電子回路、ユニット内、特殊電線は除く | JEM 1122（2011） | ||
※上記の電圧・出力容量は適用電動機負荷、無効電力補償制御等により制約を受ける場合がありますので、詳細は個別にお問い合わせ願います。
