TMdrive-30
モータを巧みに制御して、工場の生産性を最大化します。
「モータを動かす」という点から、みなさんの生活を支える幅広い産業の動力を生み出す装置。これがTMEICのモータドライブ装置です。幅広いランナップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果で知られています。
1250V:1500~4000kVA
仕様
項目 | 標準仕様 | オプション・備考 | |||
---|---|---|---|---|---|
準拠規格 | JIS、JEC、JEM、IEC | UL、CSA、NEMA | |||
定格出力 | 1500、2000、3000、4000 kVA | ||||
過負荷耐量 | 100%-連続、 150%-60秒 | ||||
コンバータ | コモンコンバータの方式 | 3レベルIGBT | ダイオード | サイリスタ | |
入力電圧 | 1100Vac | 2×700Vac | 2×950Vac | ||
許容電源電圧変動 | ±10% | ±10% | ±10% | ||
回生方式 | 電源回生 | 回生なし | 電源回生 | ||
制御電源 | AC3Φ-200V-50Hz または 200/220V-60Hz | AC3Φ-220Vac-50Hz | |||
インバータ出力電圧 | 1250Vac | ||||
最高回転速度 | 3630min-1(4Pモータ) | 7200min-1(2Pモータ、センサレス時) | |||
最高周波数 | 120Hz | ||||
制御方式 | ●速度制御 ●トルク制御 ●ドルーピング付速度制御 ●自動界磁弱め付速度制御 |
●速度センサレスベクトル制御 ●V/F制御 |
|||
速度制御精度 | ±0.01% | ±0.2%(センサレスベクトル制御/単機駆動の場合) | |||
速度制御応答 | ωc=60rad/s*2、ωc=40rad/s*1,*2 | ωc=20rad/s(センサレスベクトル制御/単機駆動の場合)*2 | |||
速度制御範囲 | 0〜100% | 3〜100%(速度センサレスベクトル制御/単機駆動の場合) | |||
界磁弱め範囲 | 1:5 | 1:1.5(速度センサレスベクトル制御) | |||
負荷特性 | 定トルク特性 | ||||
キュービクル構造 | 前面保守、鋼板製半閉鎖自立盤(IP20) | IP32 | |||
塗色 | マンセル5Y7/1 | 筐体のみ指定色 | |||
ケーブル接続 | 盤下部 | ||||
設置場所 | 屋内 | ||||
標高 | 1000m以下 | ||||
周囲温度 | 0〜40℃ | ||||
相対湿度 | 5〜85%以下(結露なし) | ||||
駆動モータ | かご形誘導モータ | ||||
モータ台数 | 1台 | 複数台並列 | |||
速度センサ | ブラシレスレゾルバまたはパルス発信器 | 速度センサレス |
- ∗1 パルス発信器採用の場合
- ∗2 モータ単独運転時
■ インバータシステム構成

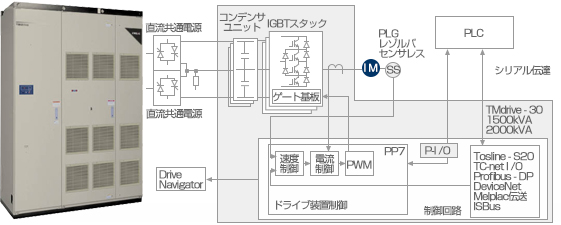

シングル構成

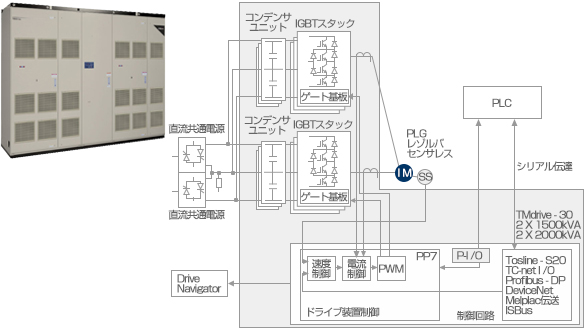

ツイン構成
