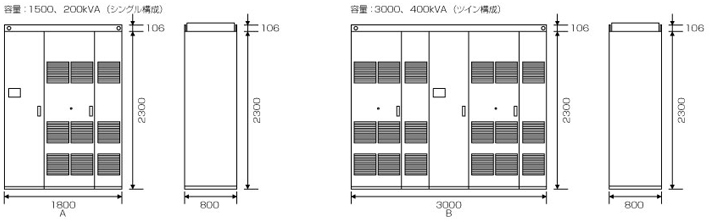

インバータ
シングル構成
（容量：1,500、2,200kVA）
ツイン構成
（容量：3,000、4,000kVA）
- 制御盤はフロントメンテナンスタイプです
- メンテナンススペースは全面に1,300mm以上、
盤上のファンを交換スペースに500mm以上
確保してください - インバータ出力側の開閉器（オプション）の
寸法は含んでいません - 外形寸法は、システムアプリケーションにより
変わることがあります
チャンネルベースの高さは標準50mmです
上記外形寸法には含まれておりません - コンバータを含む列盤配置については、
別途お問い合わせください
| 容量(kVA)/フレーム※1 | 1,500 | 2,000 | 3,000 | 4,000 | |
|---|---|---|---|---|---|
| 出力電圧（V）※2 | 1,250 | ||||
| AC 出力電流（A） |
OL 150%-60秒 |
693 | 924 | 1,386 | 1,848 |
| 概略質量（kg）※3 | 1,300 | 2,300 | |||
| 発熱量（kW）※4 | 19.0 | 25.0 | 38.0 | 50.0 | |
| 自立盤外形 | シングル構成 | ツイン構成 | |||
- ※1フレームの数値は、OL150%-60秒におけるインバータ容量（kVA）の目安です
- ※2出力電圧は、制御の内容及びコンバータの種類により変わります
- ※3電気室計画用の概算質塁ですので、仕様によって変わることがあります
- ※4定格出力時の概略値です
コモンコンバータ
多数台のインバータに共通にコンバータをもうけます
（コモンコンバータ方式）。
-

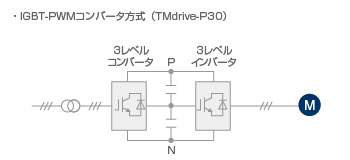

IGBT-PWMコンバータ方式
（TMdrive-P30）
-

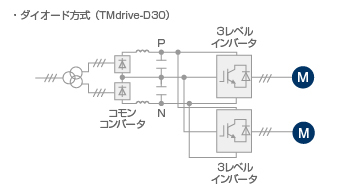

ダイオード方式
（TMdrive-D30）
-

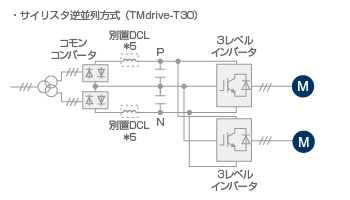

サイリスタ逆並列方式
（TMdrive-T30）※別置DCLが2セット必要となります。
寸法は別途お問い合わせください
| TMdrive-P30 | TMdrive-D30 | TMdrive-T30 | ||||
|---|---|---|---|---|---|---|
| 容量(kW)/フレーム | 1,700/2,000 | 3,400/4,000 | 3,400/3,400 | 3,300/3,300 | 6,000/6,000 | |
| 電流（A） | OL 150%-60秒 |
AC入力 929 |
AC入力 1,858 |
DC出力 1,833 |
DC出力 3,334 |
|
| 出力電圧（V）※1 | DC 2×900 | |||||
| 盤寸法※2 （mm） |
盤幅 | 2,200 | 3,400 | 2,200 | 1,600 | 2,200 |
| 高さ | 2,405 | 2,375 | 2,600 | |||
| 奥行 | 800 | 1,000 | ||||
| 概略質量（kg）※3 | 1,600 | 2,600 | 2,200 | 2,300 | 2,600 | |
| 発熱量（kW）※4 | 25.0 | 50.0 | 15.0 | 21.5 | 41.5 | |
- ※1出力電圧はAC入力電圧で決まります
- ※2インバータ盤側にコンデンサ盤が必要です
コンデンサ盤(Wl 200-0800-H2300) 不含の寸法です
サイリスタコンバータのみ、別置DCLが2セット必要となります - ※3電気室計画用の概算質塁ですので、仕様によって変わることがあります
- ※4定格出力時の概略値です
