TMdrive-10e3

TMdrive-10e3

高い信頼性と最先端技術を両立。

TMdrive-10e3は、最新の制御装置を採用した高性能ドライブ装置です。フィールドデータの収集・解析機能、高い拡張性を予め備えており、鉄鋼プラント、製紙プラント、クレーンといったプラントの制御に特化したドライブとして、制御性と保守性の向上、デジタライゼーションに貢献します。

440V/460V:Max.1800kVA

外形図

■インバータ

TMdrive-10e3インバータ440/460Vacクラス

多段積収納盤型 初期充電機能あり 多段積収納盤型 初期充電機能なし※1
外形図※2

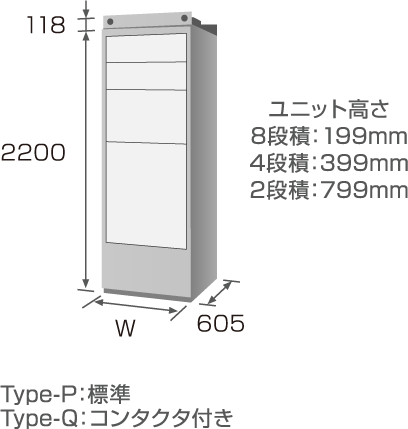

多段積収納盤型　初期充電機能あり

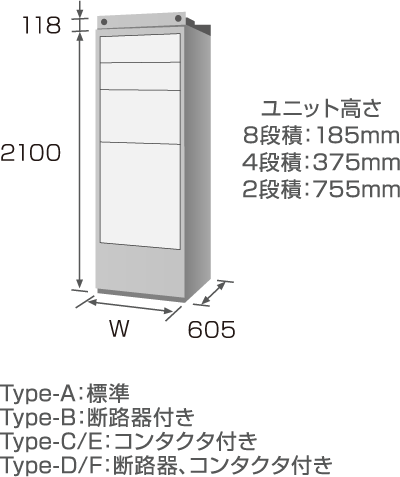

多段積収納盤型　初期充電機能なし
Frame 4 8 15 25 45 75 125 250 収
納
盤		 2 4 8 15 30 60 100 150 250 収
納
盤
積段数 8 4 2 8 4 2
出力電流[A] 100% OL 7.5 15 26 44 77 113 189 322 2.8 5.6 11 20 45 95 125 200 315
150% OL 5.0 10 20 34 59 98 164 270 2.2 4.4 8.8 18 35 75 125 200 270
175% OL 4.5 9.0 18 30 52 87 146 242 2.1 4.2 8.5 17 34 68 112 185 242
200% OL 4.0 8.0 14 27 47 78 131 218 2.0 4.0 8.0 16 32 60 103 165 218
質量[kg]
1ユニット、1面あたり		 29 32 33 59 110 260 23 25 28 53 83 260
盤幅W[mm] 800 -
制御電流容量[kVA] 0.2 0.3 0.5 0.2 0.3 0.5
発熱量[kW] 0.2 0.3 0.4 0.5 0.7 1.2 2.0 3.6 - 0.1 0.2 0.3 0.6 1.0 1.7 2.6 3.6 -
自立盤型シングル 自立盤型ツイン
外形図※2

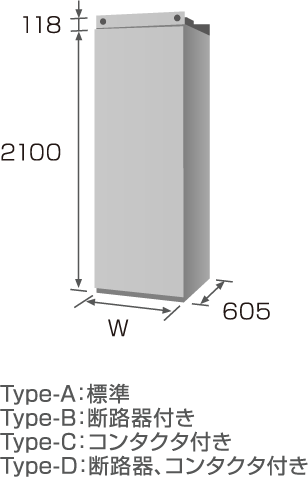

自立盤型シングル

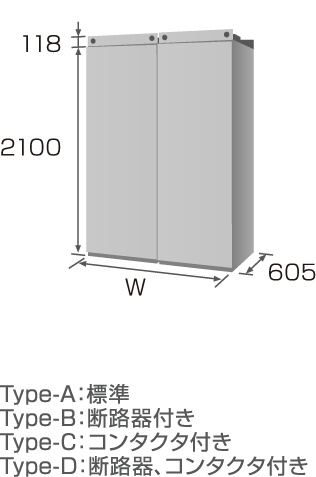

自立盤型ツイン
Frame 400 600 750 900 900 1200 1500 1800
1面 2面 4面
出力電流[A] 100% OL 504 833 1000 1280 1666 2000 2560
150% OL 455 700 935 1000 1150 1400 1870 2000 2300
175% OL 420 670 810 1000 1050 1340 1870 2000 2100
200% OL 395 630 718 925 1260 1436 1850
質量[kg] 1ユニット、1面あたり 280 (300) 460 (500) 470 (510) 480 (520) 790 2×460 (2×500) 2×470 (2×510) 2×470 (2×520) 2×790
盤幅W[mm] 600 800 1400 2×800 2×1400
制御電流容量[kVA] 0.35 0.65 0.7 1.3
発熱量[kW] 5.4 10.2 10.8 13.8 20.4 21.6 27.6

■コンバータ

TMdrive-P10e3 PWMコンバータ440/460Vacクラス

多段積収納型※3 自立盤型シングル 自立盤型ツイン
外形図※4

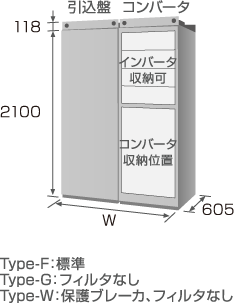

多段積収納型

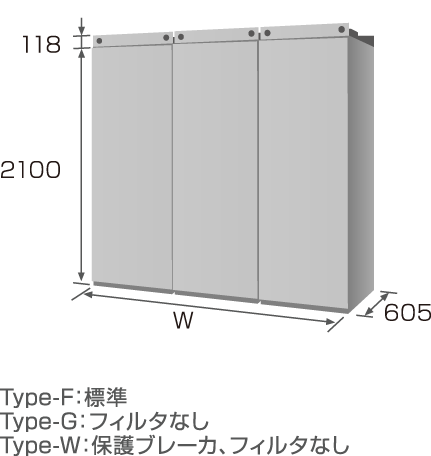

自立盤型シングル

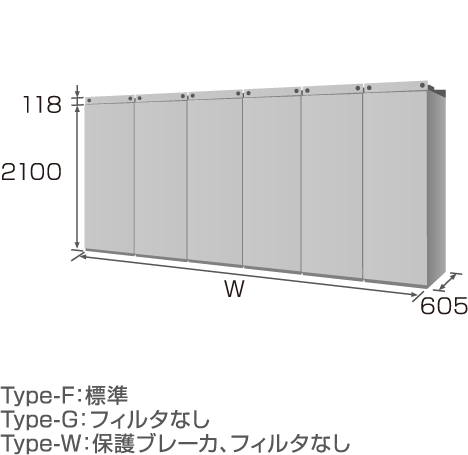

自立盤型ツイン
Frame 150 400 750 900 1200 1500 1800 2400
2面 3面 4面 6面 8面
出力[kW] 130 298 631 765 964 1263 1530 1928
出力電流[A] 100% OL 170 390 825 1000 1260 1650 2000 2520
175% OL 155 350 740 880 1100 1480 1760 2200
200% OL 140 308 650 790 975 1300 1580 1950
質量[kg] 1ユニット、1面あたり 990 1250 1550 1600 2120 3100 3200 4240
盤幅W[mm] 1400 2000 2200 3000 4400 6000
制御電流容量[kVA] 0.3 +0.5 0.9 1.2 1.4 2.3 2.7
発熱量[kW] 2.3 4.3 10.6 12.7 14.7 21.2 25.4 29.4
  • ※1 2022年3月リリース予定：多段積収納盤型 初期充電機能なし
  • ※2 表中の寸法は、Type-P、Type-Aの寸法を示す
  • ※3 2022年3月リリース予定：多段積収納盤型
  • ※4 表中の寸法は、Type-Fの寸法を示す
    • TMdrive-10e3シリーズの適用上の注意
    • 1）盤の上部のスペースは500mm以上（天井ファン交換可能最低条件255mm以上）確保してください。
    • 2）前面保守スペースとして1,500mm以上確保してください。
    • 3）盤は全て前面保守構造のため、背面には保守用スペース不要です。
    • 4）盤は平面度を出したチャンネルベース上に設置する必要があります。チャンネルベースの高さは、標準50mmです。（定格表中の外形寸法には含まれておりません。）
    • 5）有寿命品の推奨交換周期（使用条件：盤周囲の年平均温度25℃）
      ヒューズ
      …7年
      天井冷却ファン
      …3年
      エアフィルタ
      …1年
      電解コンデンサ
      …7年
      高機能表示器
      …5年
      制御電源ユニット
      …11年
      ユニット用DCファン
      …11年
      バッテリ（基板近傍）※5
      …7年
  • ※5 ディスプレイに「MT-4969」が出た際は速やかにバッテリーを交換してください。
    交換の際は制御電源がOFFになっていることを確認後、実施してください。
    交換後は、CTR基板の時刻がずれてしまうため、時刻合わせが必要です。
    時刻合わせの詳しい手順は機能説明書を参照ください。
