モータドライブ装置

モータを巧みに制御して、
さまざまな産業を支えます。

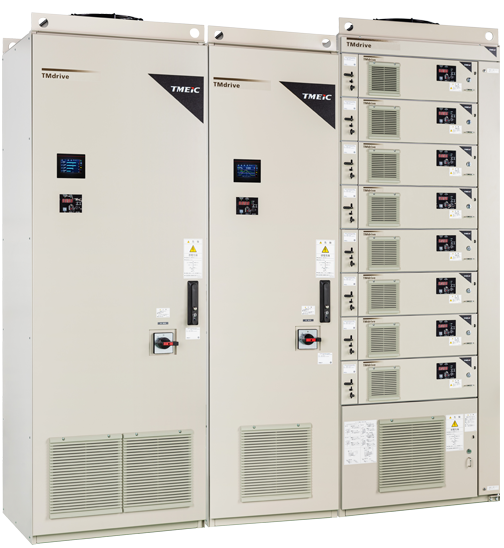

TMdrive-10e3

TMdrive-10e3

高い信頼性と最先端技術を両立。

TMdrive-10e3は、最新の制御装置を採用した高性能ドライブ装置です。フィールドデータの収集・解析機能、高い拡張性を予め備えており、鉄鋼プラント、製紙プラント、クレーンといったプラントの制御に特化したドライブとして、制御性と保守性の向上、デジタライゼーションに貢献します。

440V/460V:Max.1800kVA

概要/特長

TMdrive-10e3は、実績を重ねたTMdriveシリーズの主回路を活かし、最新の制御装置を実装しました。高速・高精度のモータ制御や、多種PLCとの接続といった、ドライブ装置として高い性能に加えて、フィールドデータの収集・解析機能、ドライブが適用される設備及び機器固有の要求を満足する拡張性を提供します。さらに、監視・メンテナンス用ツールを充実させて、ドライブの保守・調整機能が向上しました。TMdrive-10e3は、鉄鋼プラント、製紙プラント、クレーンといったプラントの制御に特化したドライブとして、制御性と保守性の向上、デジタライゼーションに貢献します。

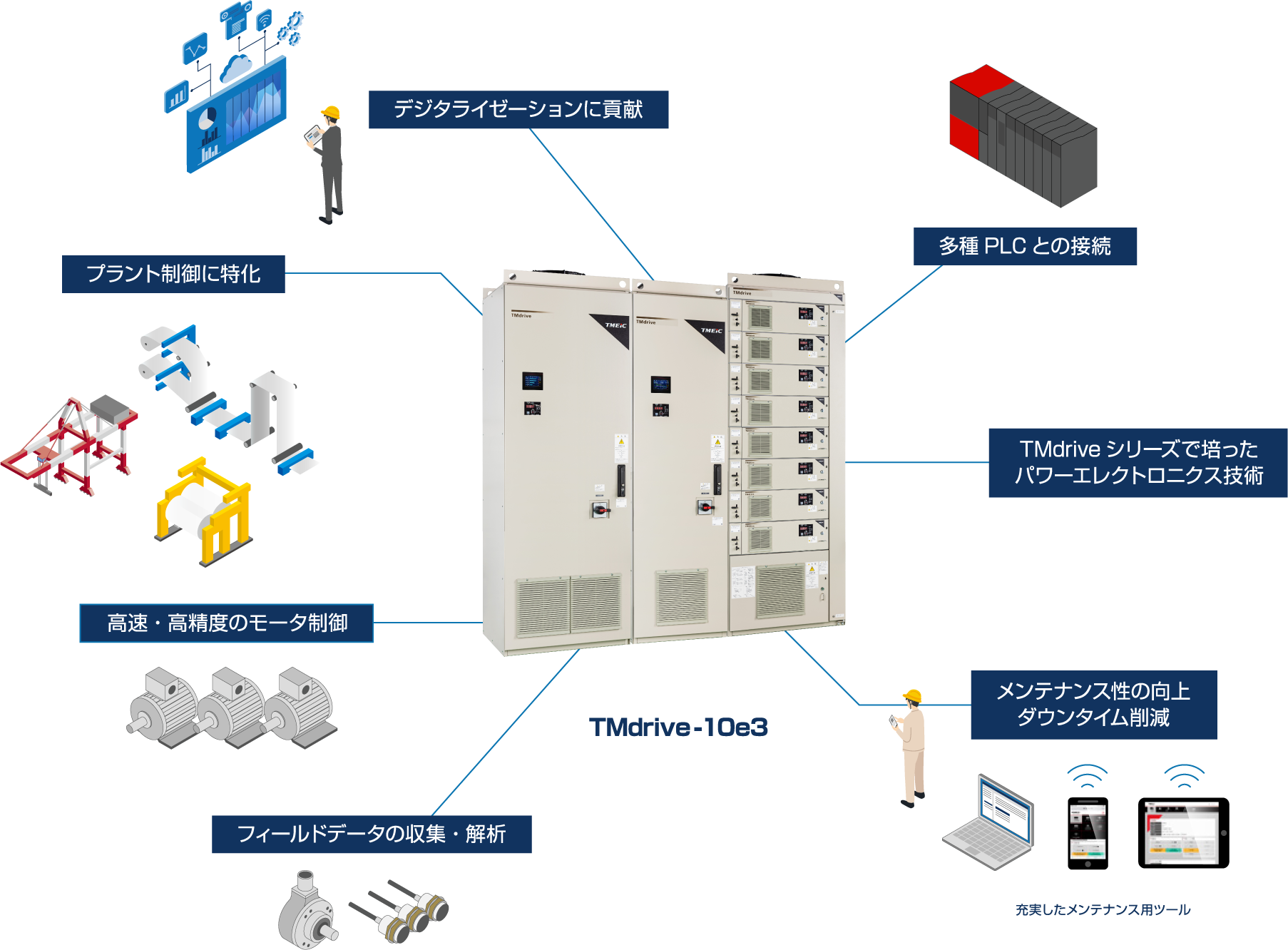

概要(TMdrive-10e3)

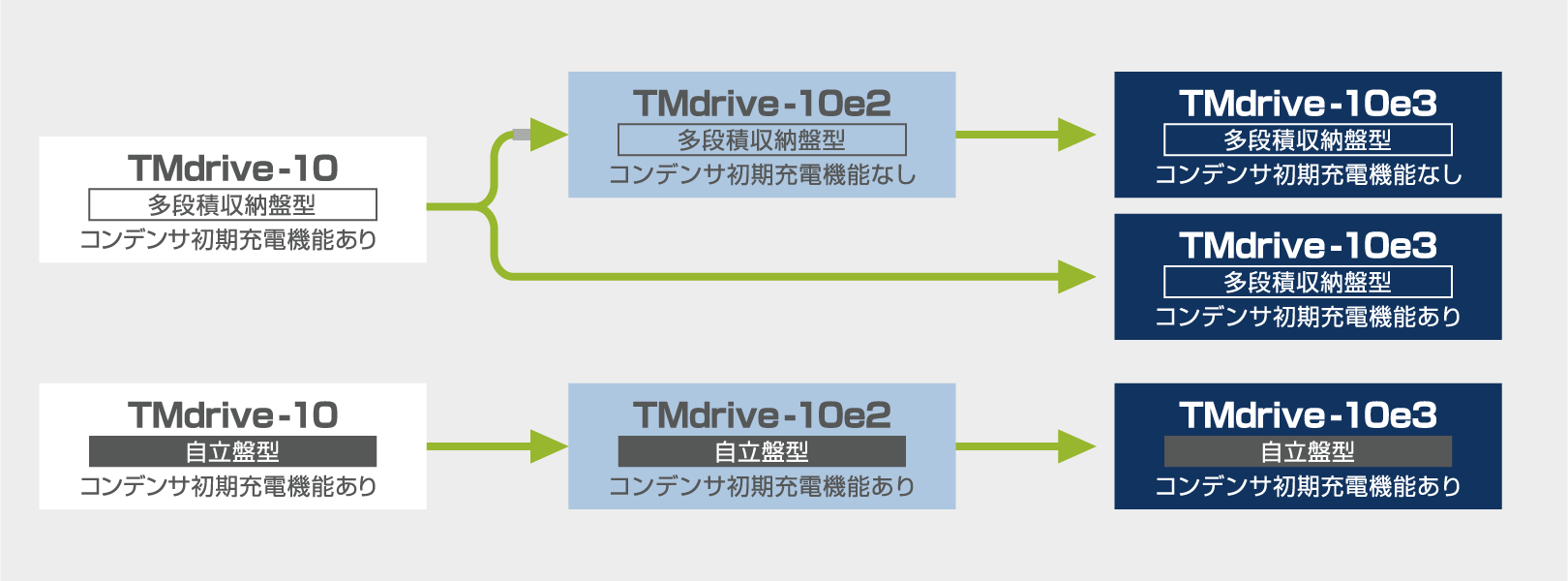

TMdriveシリーズの変遷

TMdrive-10e3のインバータの構造は、多段積収納型(コンデンサ初期充電機能あり・なし)、自立盤型の3種類があります。従来のTMdriveシリーズとのコンバータ共通化が可能なため、既設のコンバータ・インバータと混在した設備拡張も可能です。また、 IOユニットを追加接続することで、外部信号の入出力点数を拡張できます。

TMdriveシリーズの変遷

デジタライゼーションに貢献

データ収集機能

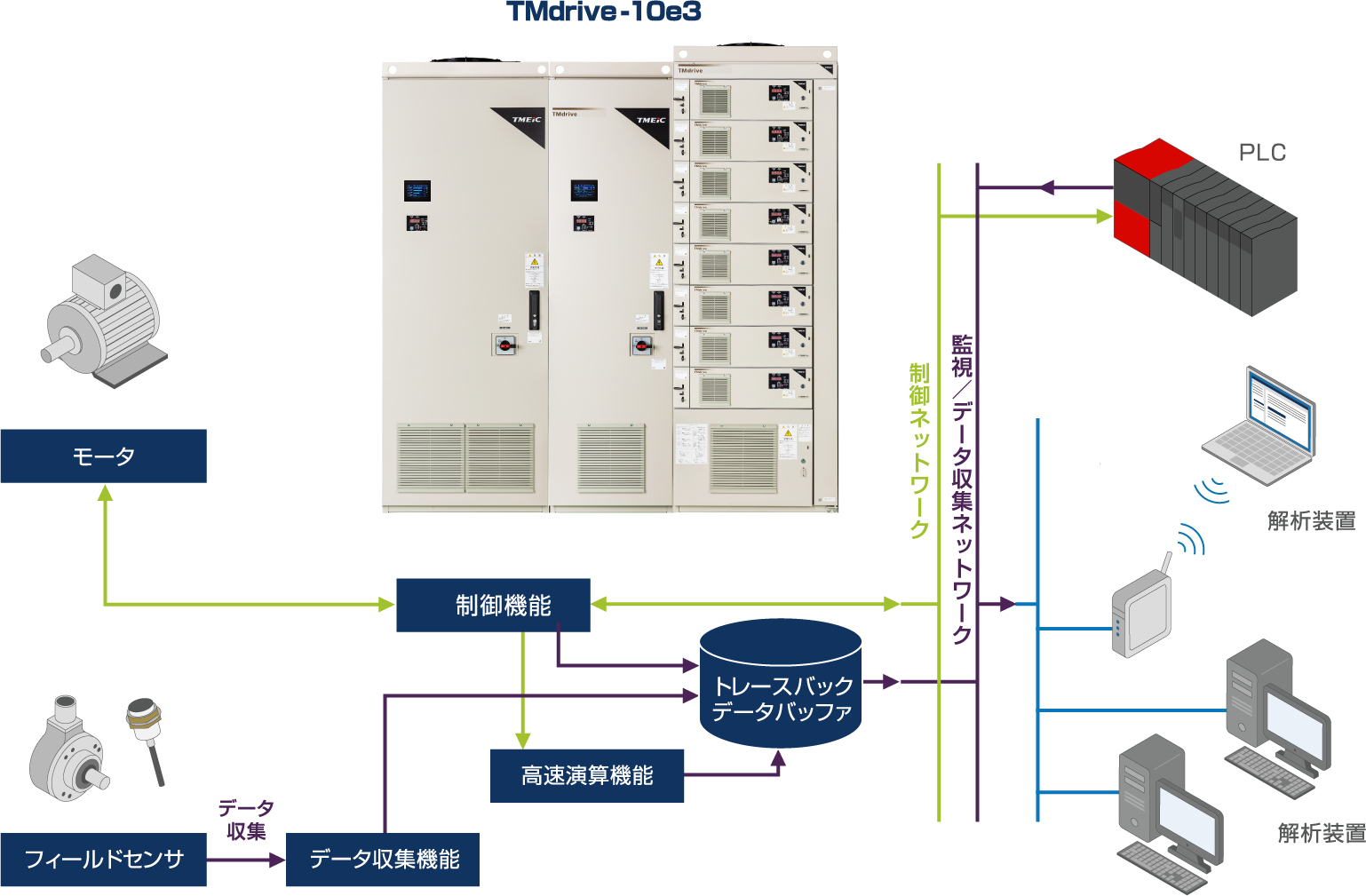

TMdrive-10e3は、モータの制御に加えて、モータおよびドライブ装置自身の電流・電圧・速度のような制御データ、さらにはセンサ信号を取り込むことでフィールドデータを収集することが可能です。収集したデータを、外部の解析装置に送信することで、モータおよびドライブ装置のみならず、モータにより駆動されるプラント状態も監視することが可能です。TMdrive-10e3には、フィールドデータを収集するための拡張入出力、用途に応じたデータ加工を行うデータ収集機能、データの一時保存用バッファがあります。さらに、PLC、ドライブ、制御ネットワークから構成される制御系と監視およびデータ収集専用ネットワークを分離することで、制御系のサンプリング周期より高速なデータ収集・外部出力を実現します。また、SDカードメモリを内蔵し、長期履歴データを保管可能です。

データ収集機能

高速演算機能

高速演算機能は、周波数解析のような、データの高速サンプリングが必要な演算を行い、結果の一時保存と上位解析装置への送信を行います。制御機能と高速解析機能、制御ネットワークと監視およびデータ収集ネットワークを分離することで、制御ネットワーク、およびドライブのCPU演算負荷を上げることなく高速演算を行うことが可能です。

プラント制御に特化したドライブ

TMdrive-10e3は簡易的なシーケンサ機能があり、用途・目的に応じて、アプリケーションソフトの追加が可能です。また、I/O基板を追加接続することで外部信号の入・出力点数を拡張できます。

プラント制御に特化したドライブ

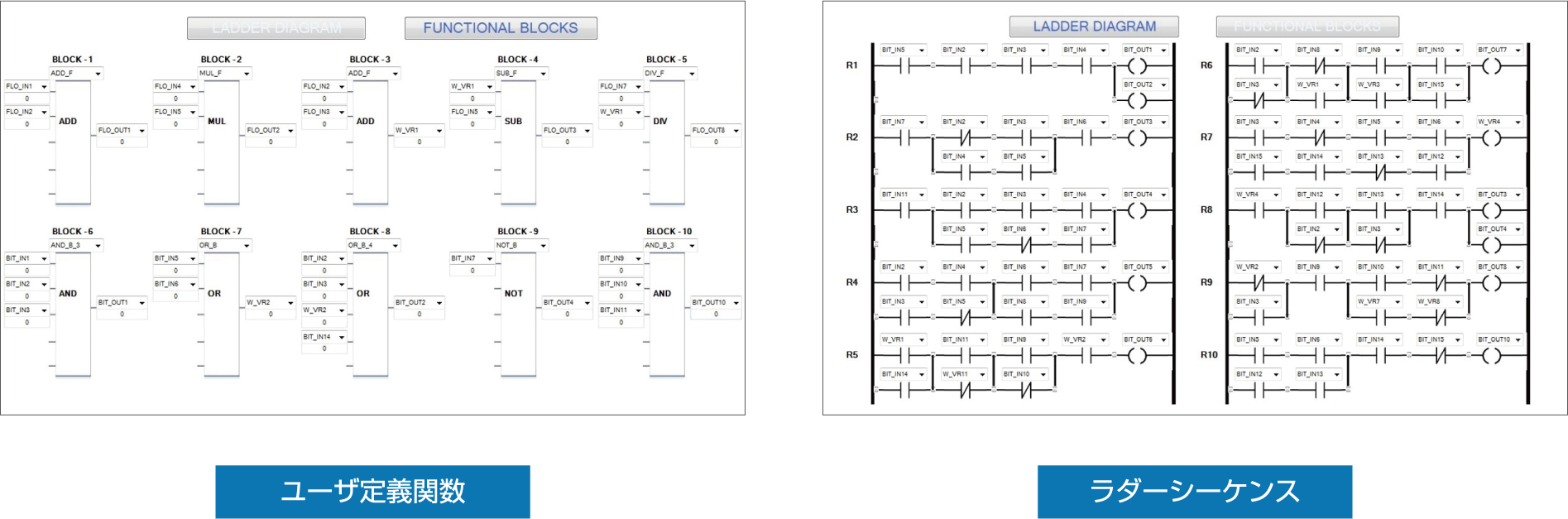

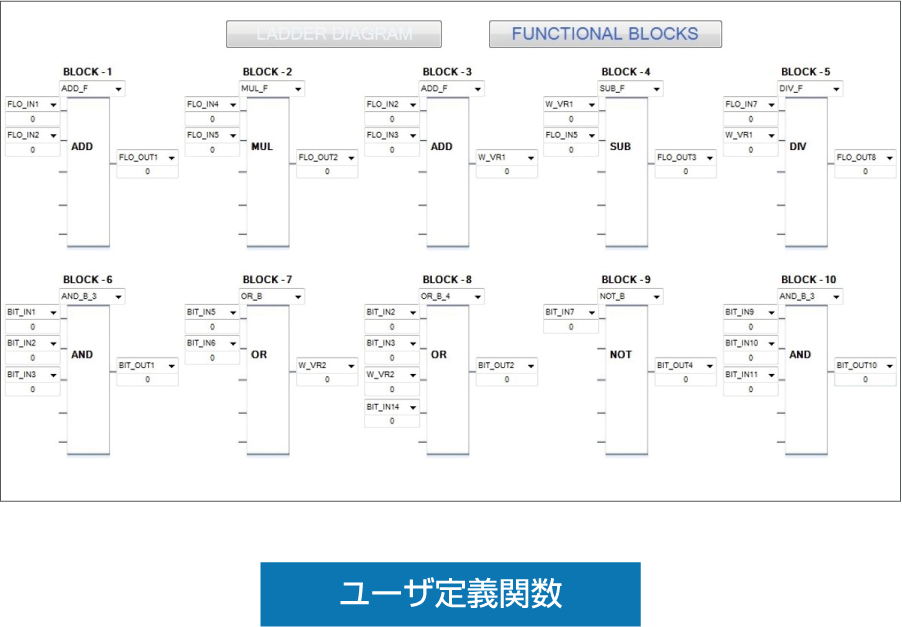

プラント制御に特化したドライブ ユーザー定義関数

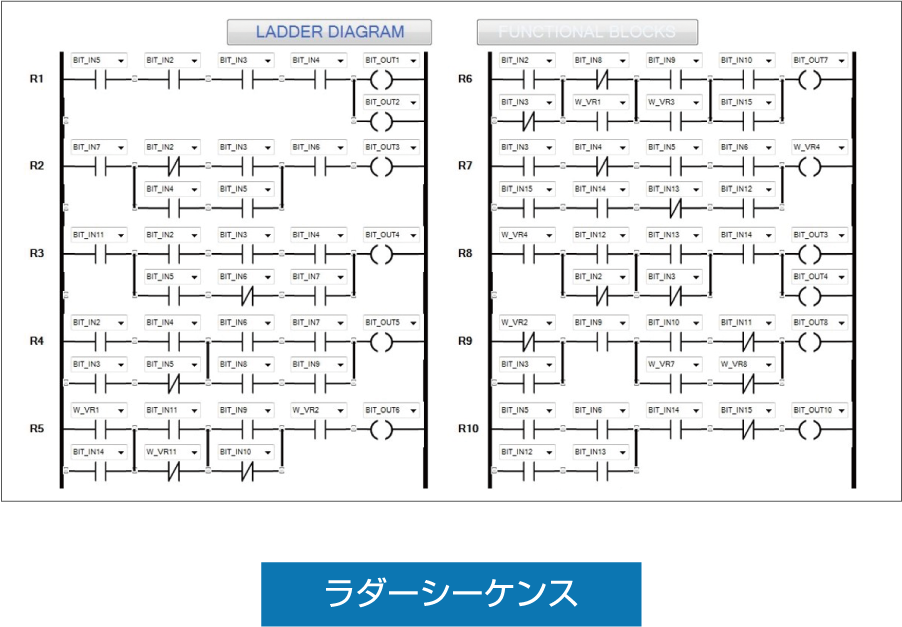

プラント制御に特化したドライブ ラダーシーケンス

ダウンタイム削減

簡単なユニット交換

SDカードにドライブパラメータの保存が可能です。ユニット交換時には、このSDカードを新しいユニットに差し込むことで、ドライブの情報を引き継ぐことが可能です。

予防保全

有寿命部品の稼働時間を計測し、交換時期にアナウンスします。突発的な故障を防ぎ、稼働率を向上させます。

高速・高精度のモータトルク制御

e3シリーズの特徴の一つであるDTFC(Direct Torque and Flux Control)を搭載したTMdriveでは、周囲環境や負荷状況の変動、経年に対するモータの特性変動に対して高いロバスト性を有し、全運転範囲にて業界をリードする最高の性能を発揮します。 DTFCにより磁束とトルクを直接制御することで高精度なトルク制御を可能とし、トルク応答を高速化します。また最適トルク・磁束基準生成器により、更なる高精度化、運転範囲の拡張と制御安定性向上を実現します。

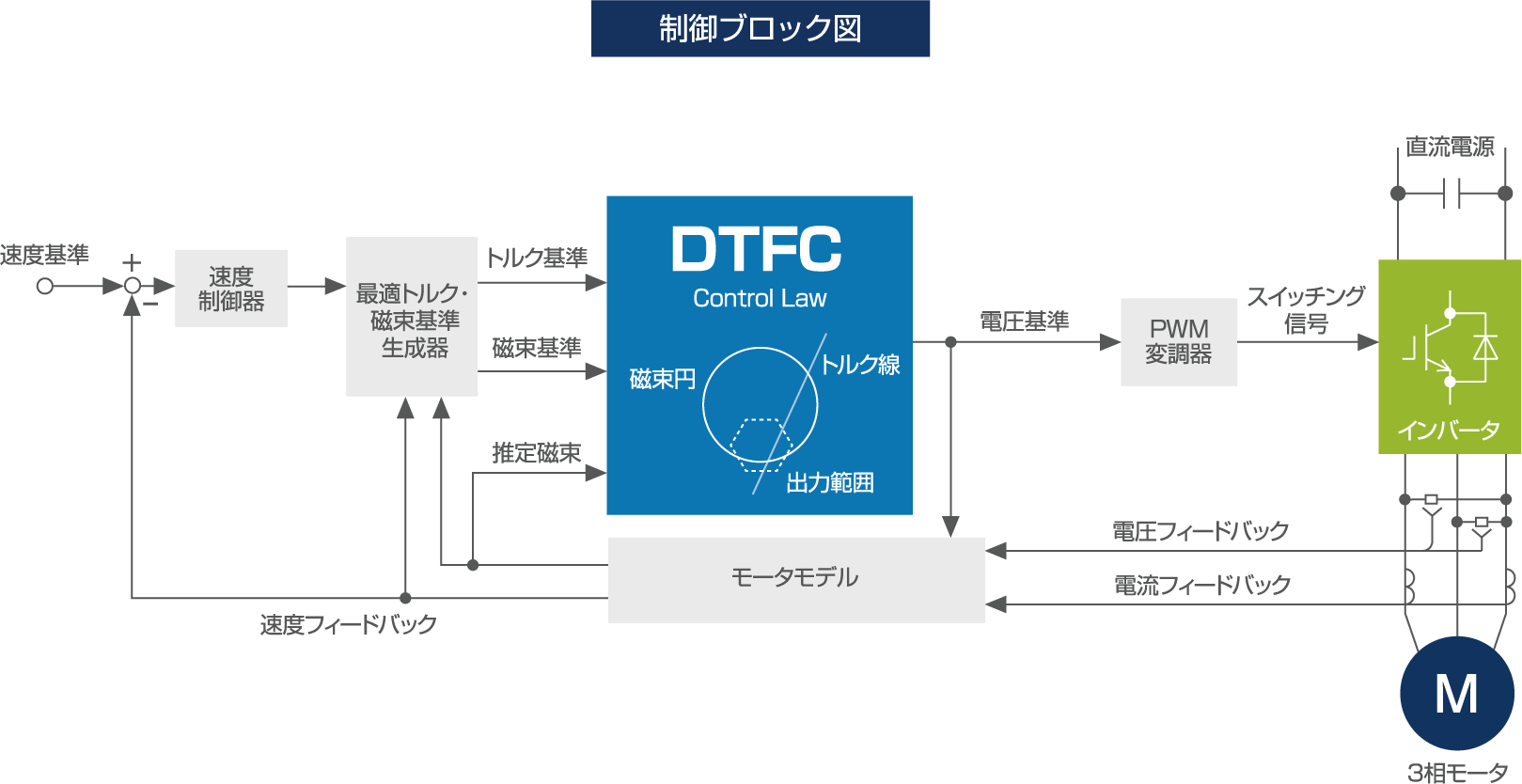

制御ブロック図(TMdrive-10e3)

機能安全

機能安全規格IEC/EN 61800-5-2に対応した安全機能を搭載します。
オプションで、STO,SS1,SLS,SBC,SSMの安全機能を、SIL 3, PL eで実現します。

安全機能 パフォーマンスレベル 備考
標準 STO 安全トルク遮断 SIL2, PL d
オプション STO 安全トルク遮断 SIL3, PL e 機能安全基板が必要
SS1 安全停止1
SLS 安全停止保持
SBC 安全ブレーキ出力
SSM 安全速度範囲出力

メンテナンス性を向上させるツール群

TMdrive-Navigator

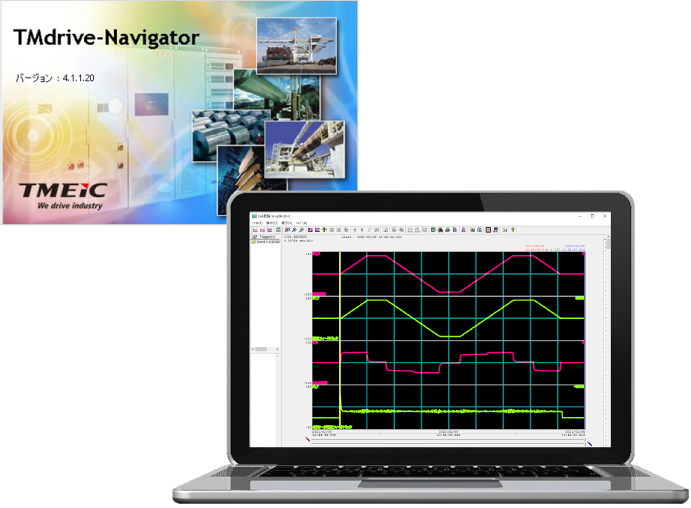

TMdriveシリーズの調整、保守監視のために開発されたトータルメンテナンスツールです。ドライブパラメータの変更、管理、故障時のドライブデータの収集が可能です。パラメータの調整は、鉄鋼、製紙、クレーンの用途に応じて、最も効果的な機能を厳選して、効率よく必要なパラメータを調整することが可能です。一方で、「応答を上げたい」、「振動を抑制したい」といった特殊な要求に合わせてパラメータを開放し、より詳細な調整も可能です。重故障、軽故障発生時のトレースバックの保存数および記録時間は、 TMdrvei-10e2と比較して増加しました。また、年単位の長期にわたるデータ保存も可能です。
TMdrive-Navigator

TMdrive-Monitor

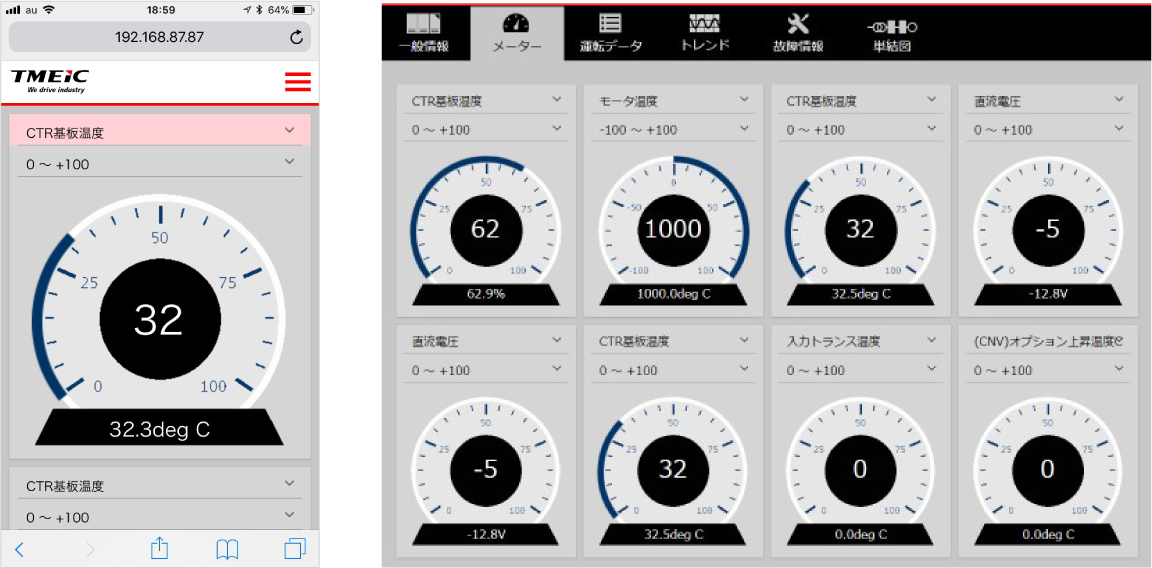

スマートフォン、タブレットから、ドライブの運転状態、故障情報を監視することが可能です。故障時にトレースバックデータの吸上げが可能です。
TMdrive-Monitor

TMdrive-Support

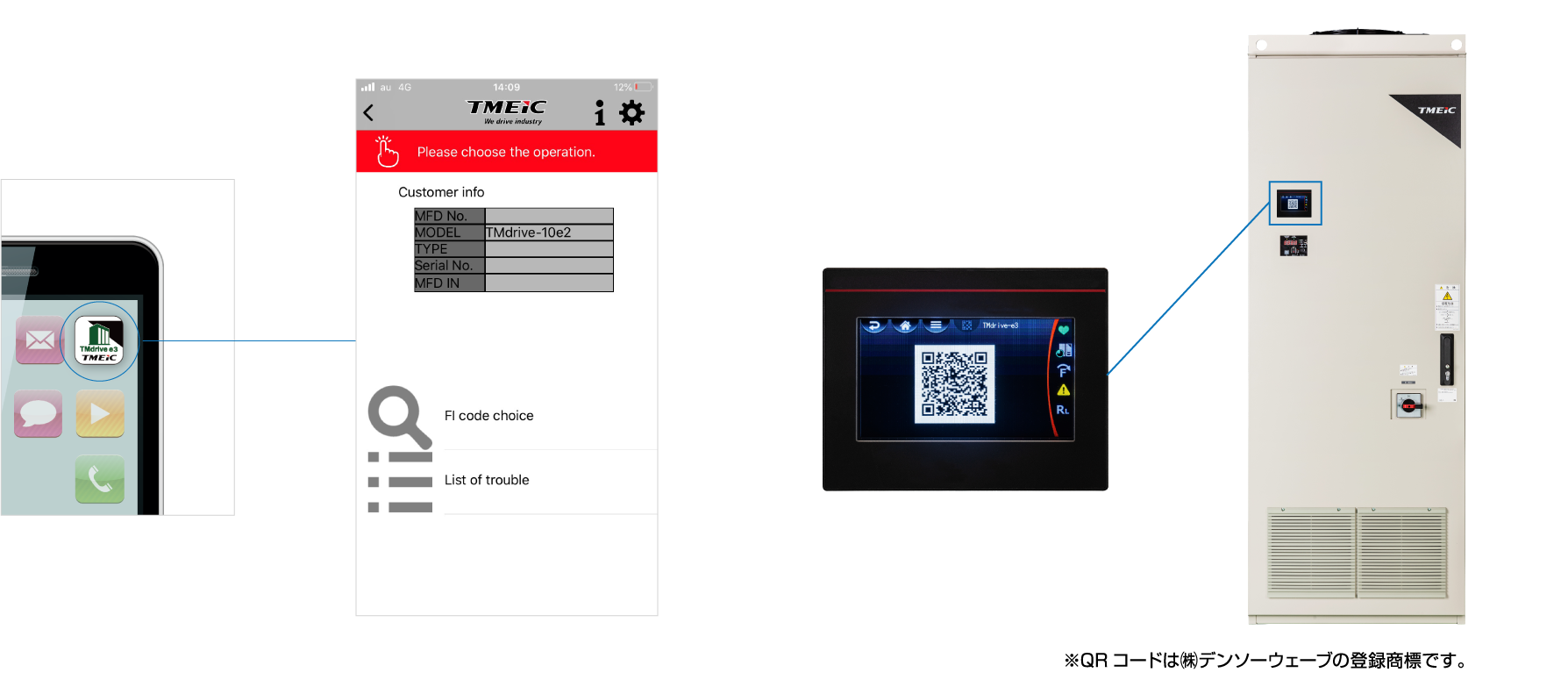

ドライブ盤面の操作パネルに、QRコードが表示されます。TMdrive-Supportがインストールされたスマートフォン、タブレットでQRコードを読み取ることで、定格など装置情報が取得できます。また、故障時に表示されるQRコードを読み取ることで、該当故障のトラブルシューティングがスマートフォン、タブレット上に表示されます。
TMdrive-Support
