TMdrive-10e2

モータを巧みに制御して、工場の生産性を最大化します。
「モータを動かす」という点から、みなさんの生活を支える幅広い産業の動力を生み出す装置。これがTMEICのモータドライブ装置です。幅広いランナップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果で知られています。
460V:Max.1800kVA 690V:Max.2400kVA
外形図
■インバータ
TMdrive-10e2
TMdrive-10e2 460V 主回路断路器、CTT無し | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
多段積みタイプ | 自立盤(シングル) | 自立盤(ツイン) | |||||||||||||||
フレーム | 2 | 4 | 8 | 15 | 30 | 60 | 100 | 150 | 250 | 400 | 600 | 750 | 900 | 1200 | 1500 | 1800 | |
出 力 電 流 [A] |
100%OL 60s | 2.8 | 5.6 | 11 | 23 | 45 | 95 | 136 | 204 | 322 | 504 | 833 | 1040 | 1280 | 1666 | 2080 | 2560 |
150%OL 60s | 2.2 | 4.4 | 8.8 | 18 | 35 | 75 | 128 | 204 | 270 | 455 | 700 | 935 | 1150 | 1400 | 1870 | 2300 | |
250%OL 60s | 1.6 | 3.3 | 6.5 | 13 | 26 | 50 | 86 | 140 | 182 | 316 | 504 | 574 | 740 | 1008 | 1148 | 1480 | |
盤幅W[mm] | 800 | 600 | 800 | 1600 | |||||||||||||
概略質量 | 540(最大) | 280 | 460 | 470 | 480 | 920 | 940 | 960 |
TMdrive-10e2 690V 主回路断路器、CTT無し | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
多段積みタイプ | 自立盤(シングル) | 自立盤(ツイン) | ||||||||||||
フレーム | 30 | 60 | 100 | 150 | 250 | 400 | 600 | 750 | 900 | 1200 | 1500 | 1800 | 2400 | |
出 力 電 流 [A] |
100%OL 60s | 26 | 58 | 85 | 118 | 200 | 370 | 660 | 790 | 880 | 1150 | 1580 | 1760 | 2300 |
150%OL 60s | 26 | 48 | 72 | 118 | 200 | 325 | 530 | 650 | 750 | 1010 | 1300 | 1500 | 2020 | |
250%OL 60s | 20 | 30 | 47 | 98 | 136 | 214 | 339 | 425 | 485 | 642 | 850 | 970 | 1284 | |
盤幅W[mm] | 800 | 600 | 800 | 1600 | ||||||||||
概略質量 | 540(最大) | 280 | 460 | 470 | 480 | 480 | 940 | 960 | 960 |
適用上の注意
- 1)多段積みタイプでは異なるサイズのフレームを混載できます。
- 2)盤の上部のスペースは500mm以上確保してください。
- 3)フロントメンテナンスタイプですので、背面のスペースは必要ありません。ただし、放熱スペースとして、構造物から50mm程度は離して下さい。
- 4)盤は平面度を出したチャンネルベースの上に設置する必要があります。チャンネルベースの高さは標準50mmです。(定格表中の外形寸法には含まれておりません)
■ コンバータ
TMdrive-P10e2, D10e2, T10

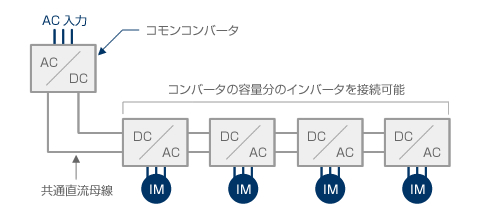

多数台のインバータに共通のコンバータを設けます(コモンコンバータ方式)

コンバータの主回路は以下の3種類からお選び頂けます



460Vモデル | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

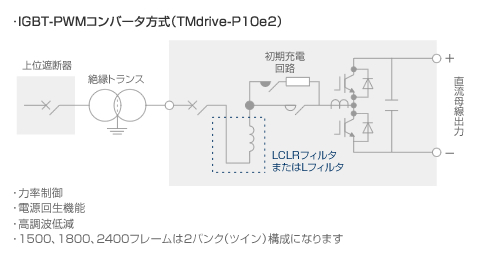

TMDrive-P10e2 (IGBT-PWMコンバータ方式) |

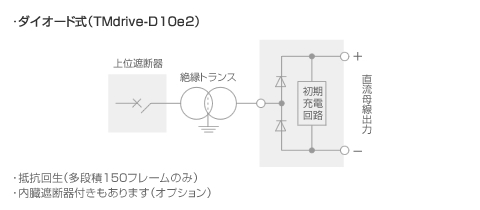

TMdrive-D10e2 (ダイオード方式) |

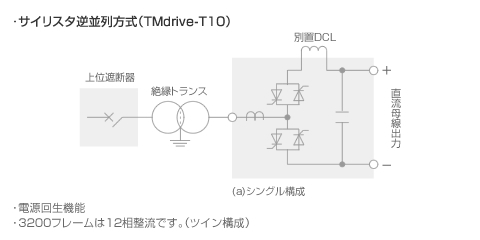

TMdrive-T10 (サイリスタ逆並列方式) |
|||||||||||||||
フレーム | 150 | 400 | 750 | 900 | 1200 | 1500 | 1800 | 2400 | 150 | 600 | 1200 | 1800 | 2400 | 800 | 1600 | 3200 | |
入力電流[A] 150%OL 60s |
170 | 390 | 825 | 1000 | 1260 | 1650 | 2000 | 2520 | 204 | 789 | 1577 | 2366 | 3155 | 980 | 1960 | 2 × 1960 | |
出力電流[A] | 191 | 439 | 928 | 1125 | 1418 | 1857 | 2251 | 2836 | 250 | 966 | 1932 | 2893 | 3864 | 1200 | 2400 | 4800 | |
壁寸法 [mm] |
盤幅 | 1400 | 2000 | 2200 | 3000 | 4400 | 6000 | 800 | 1600 | 800 | 1400 | 2200 | |||||
高さ | 2218 | 2218 | 2375 | ||||||||||||||
奥行 | 605 | 605 | 650 | ||||||||||||||
概略質量[Kg] | 990 | 1250 | 1550 | 1660 | 2120 | 3100 | 3320 | 4240 | 540 | 400 | 400 | 1000 | 1000 | 600 | 1000 | 2350 |
690Vモデル | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TMdrive-P10e2 (IGBT-PWMコンバータ方式) |
TMdrive-D10e2 (ダイオード方式) |
TMdrive-T10 (サイリス田逆並列方式) |
|||||||||||||
フレーム | 150 | 400 | 750 | 900 | 1200 | 1500 | 1800 | 2400 | 700 | 1400 | 2100 | 2800 | 2200 | 4400 | |
入力電流[A] 150%OL 60s |
100 | 240 | 550 | 640 | 800 | 1100 | 1280 | 1600 | 594 | 1189 | 1783 | 2378 | 1796 | 2 × 1796 | |
出力電流[A] | 116 | 278 | 638 | 742 | 928 | 1275 | 1484 | 1855 | 728 | 1456 | 2184 | 2912 | 2200 | 4400 | |
壁寸法 [mm] |
盤幅 | 1400 | 2000 | 2200 | 4400 | 800 | 1600 | 1400 | 2200 | ||||||
高さ | 2218 | 2218 | 2375 | ||||||||||||
奥行 | 605 | 605 | 650 | ||||||||||||
概略質量[Kg] | 930 | 1100 | 1460 | 1650 | 2010 | 2920 | 3300 | 4020 | 400 | 400 | 1000 | 1000 | 950 | 1600 |
適用上の注意
- 1)150フレームにおいては、多段積みインバータを収納できるスペースを有しています。
- 2)盤の上部のスペースは500mm以上確保してください。
- 3)フロントメンテナンスタイプですので、背面のスペースは必要ありません。ただし、放熱スペースとして、構造物から50mm程度は離して下さい。
- 4)盤は平面度を出したチャンネルベースの上に設置する必要があります。チャンネルベースの高さは標準50mmです。
(定格表中の外形寸法には含まれておりません) - 5)TMdrive-T10には別置きの直流リアクトル(DCL)が必要です。
