モータドライブ装置

モータを巧みに制御して、
さまざまな産業を支えます。

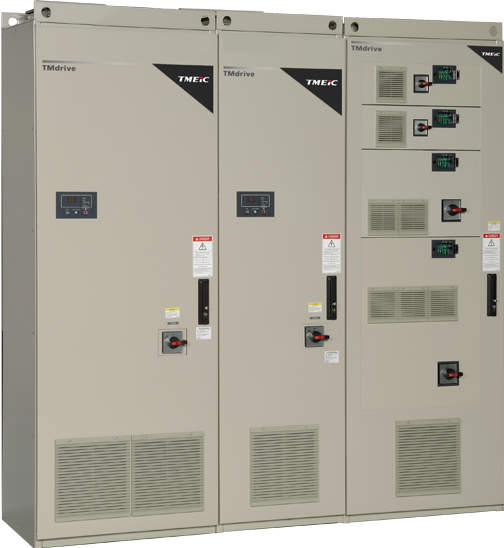

TMdrive-10e2

TMdrive-10e2

モータを巧みに制御して、工場の生産性を最大化します。

「モータを動かす」という点から、みなさんの生活を支える幅広い産業の動力を生み出す装置。これがTMEICのモータドライブ装置です。幅広いランナップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果で知られています。

460V:Max.1800kVA 690V:Max.2400kVA

概要/特長

コンバータ回路方式 コモンコンバータ方式IGBT(P)、ダイオード(D)、サイリスタ(T)の3種類
インバータ回路方式 2レベルPWM(*1)
インバータ回路素子 IGBT
冷却方式 ヒートパイプ風冷
出力電圧 440/460/575/690V
最大容量 460V:1800kVA 690V:2400kVA
過負荷耐量 150% - 1分間
最高出力周波数 200Hz
速度制御方式 PLG(*2)/レゾルバ/センサレス
対象モータ 誘導モータ
用途 鉄鋼プロセスライン、抄紙機、クレーン、コンベア、ダイナモなど
特長 小容量インバータは多段積み可能
回路図 回路図

*TMdrive-P10e2:IGBTコンバータ
TMdrive-D10e2:ダイオードコンバータ
TMdrive-T10:サイリスタコンバータ

*1 PWM:Pulse Width Modulation
*2 PLG:Pulse generator

製品の特長

豊富なラインナップ

出力電圧・容量範囲は、
460V     2〜1800kVA
575/690V 30〜2400kVA

高性能・高機能

  • パワーエレクトロニクス専用の32ビットマイコン(PP7EX2)を採用、高速制御を実現
  • 高信頼性IGBTの採用により高性能化
  • 高性能ベクトル制御

    速度制御 ±0.01% *1
    速度制御応答 ωc=60 rad/sec *1
    速度制御範囲 0〜100% *1
    付帯制御として、自動界磁弱め付き速度制御

    • ドルーピング付き速度制御
    • トルク制御(静止トルク制御も可能)*1
    • *1 速度センサ付きの場合
  • 豊富な特殊制御を装備
    2自由度制御(RMFC)(Referrence Model Following Control)
    軸振動制御(SFC)(Simulator Following Control)
  • 速度センサレスベクトル制御も可能
    1台のインバータで複数台モータの駆動も可能
    センサの取付が困難な両軸モータ、防爆モータ駆動に最適
  • さらに、V/f制御もオプションで可能
  • 高速光データ伝送装置(TOSLINE−S20)を標準装備
    この他、MELPLAC伝送も可能(オプション)また、オープンフィールドネットワーク Profobus-DP、DeviceNetによる伝送も可能
  • コンバータは、コモンコンバータ方式を採用。多数台のインバータの接続が可能
    用途に応じて、ダイオードコンバータ、IGBT PWMコンバータ、サイリスタコンバータによる組合せが可能

コンパクト

  • 250フレーム以下は、インバータユニット多段積み方式
  • 100フレーム以下は、8段積み
  • 150フレームは、4段積み
  • 250フレームは、2段積み
  • フロントメンテナンス構造
コンパクト
