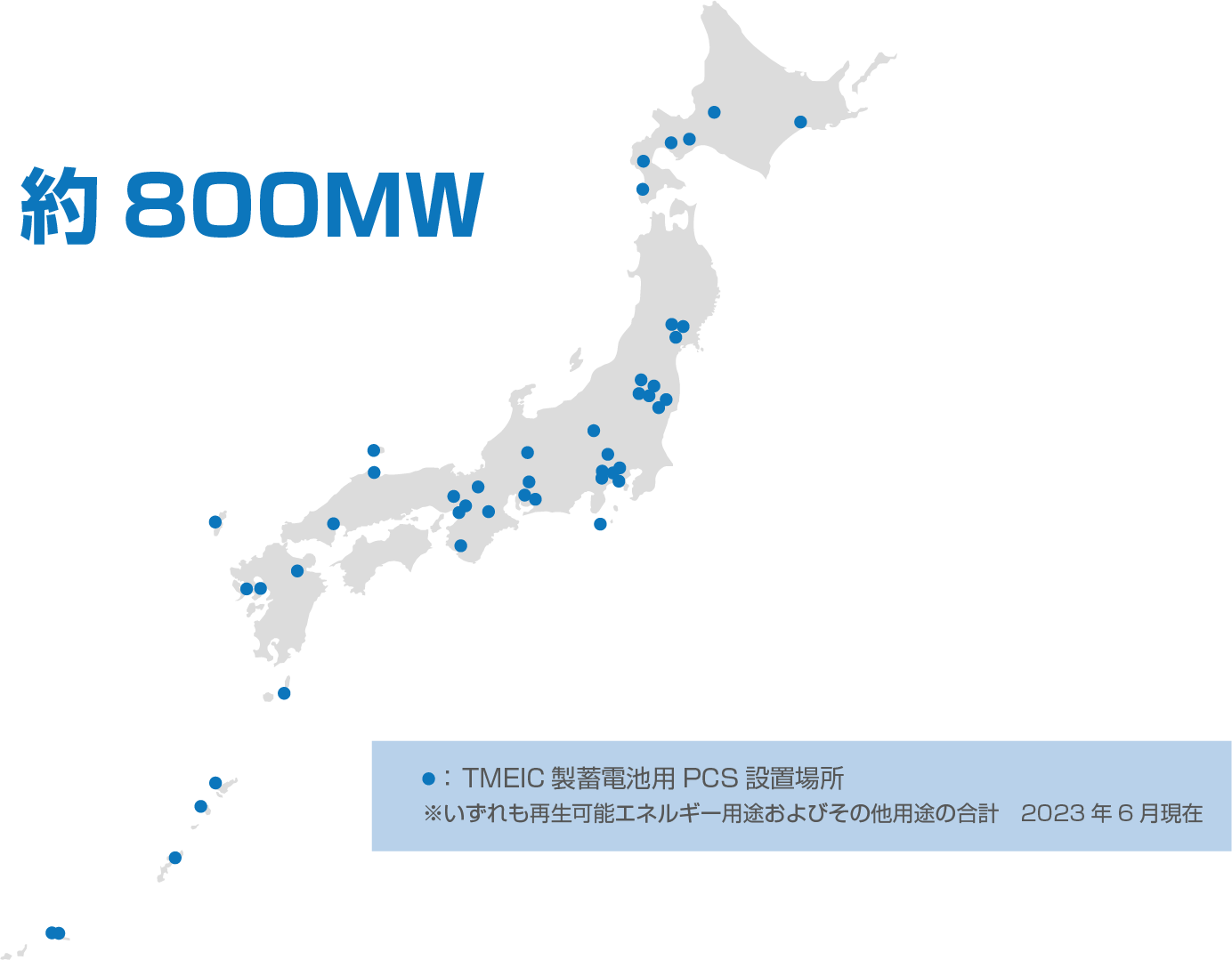

大容量リチウムイオン二次電池システム(TMBCS)

無駄なく、安定的に、大電力の充放電を行います。

電力需要の低いときに蓄電し、高いときに放電する。それにより電力使用量のピークを抑えることができ、電力の基本使用料を抑えられるのが「大容量リチウムイオン二次電池システム(TMBCS)」です。「余ったときに貯め、足らないときは供給する」機能は、太陽光発電や風力発電等の再生可能エネルギーの弱点でもある不安定な発電出力を、安定化することにも貢献します。また発電所で充電した電気を、夕方などにずらして売電することも可能です。近年、注目されている自家消費型のエネルギーシステムや、仮想発電所:バーチャルパワープラント(VPP)、卒FIT対策にも蓄電システムが不可欠です。

※建屋内設置等でエンクロージャが不要な場合、主要構成要素(PCS盤、FBCS盤、電池盤)での販売形式もあります。詳しくはお問い合わせ下さい。

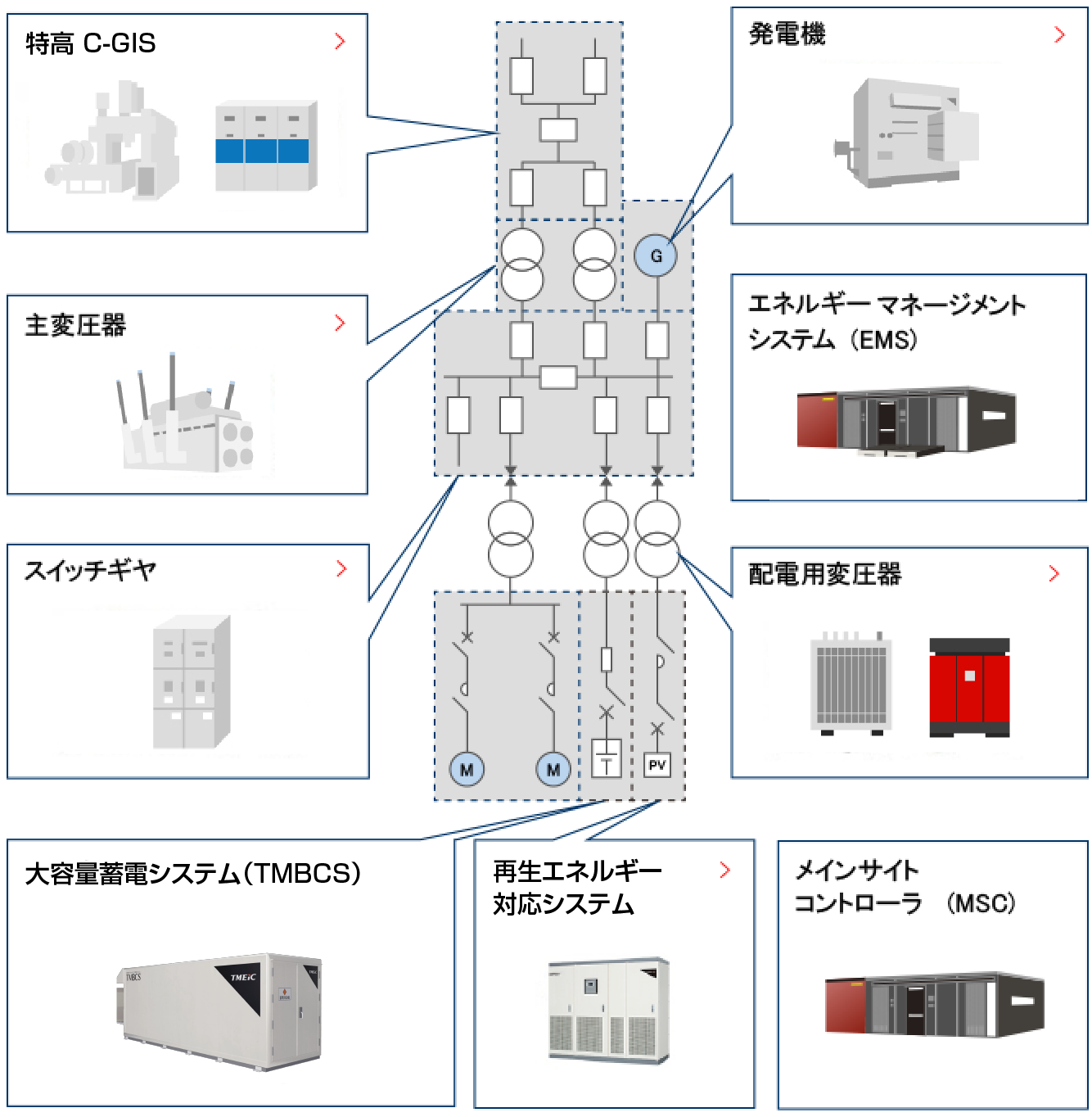

受変電設備の構成例
受変電・発電 受変電・発電 受変電・発電 発電システム 受変電・発電 大規模太陽光発電システム

TMBCSを電力ピークカットや太陽光発電の充放電用に使用した構成例です。契約電力料を下げる或いは売電を調整する目的で、受変電設備に接続します。

TMBCS以外の製品部分をクリックすると、該当ページに展開します。

大電力・大容量・高効率

  • 業界最高レベルの高効率PCS採用 98.5%(充放電平均)
  • 最小50kWhから並列システムにより200MWhの大電力の充放電を制御

安全性・信頼性

  • 全電池セルのリアルタイムデータを基に充放電・保護制御
  • 電池特性を考慮した充放電処理により長寿命化を実現

充実したシステム機能

  • 蓄電池システムの現場や制御室で見える化を実現
  • EMSとの通信インターフェースを標準装備

系統連系機能

  • 系統連系保護機能・単独運転検出機能
  • 自立運転モード搭載

多彩な用途

  • 通常時のピークカット、ピークシフト、PV(太陽光発電)との組み合わせ、発電機との組み合わせ
  • 停電発生時のバックアップ電源

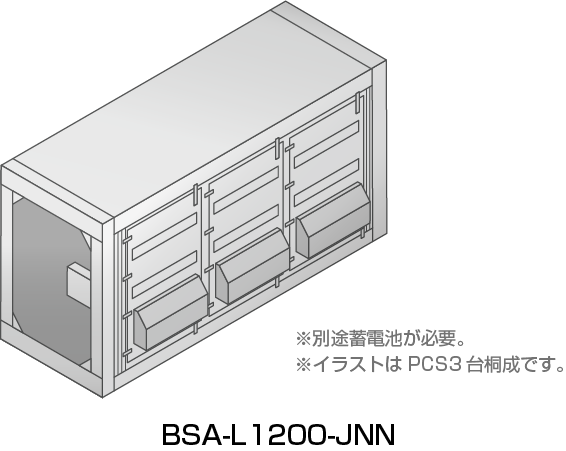

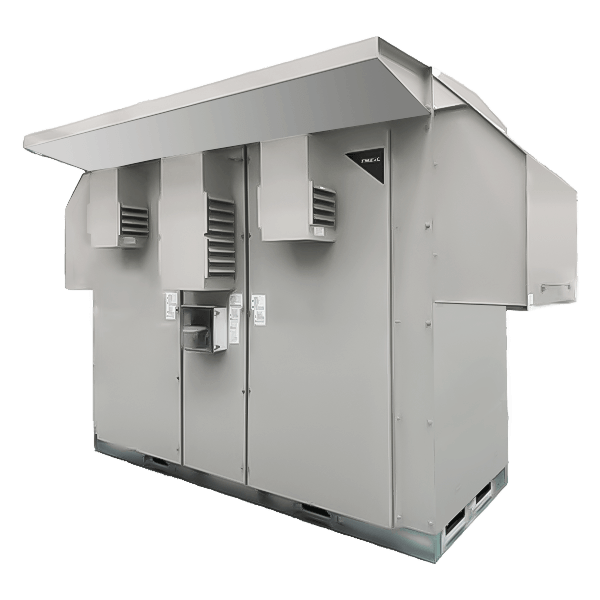

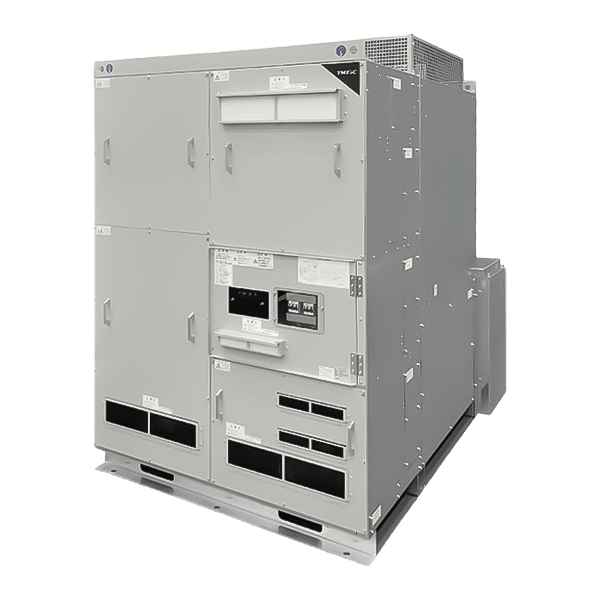

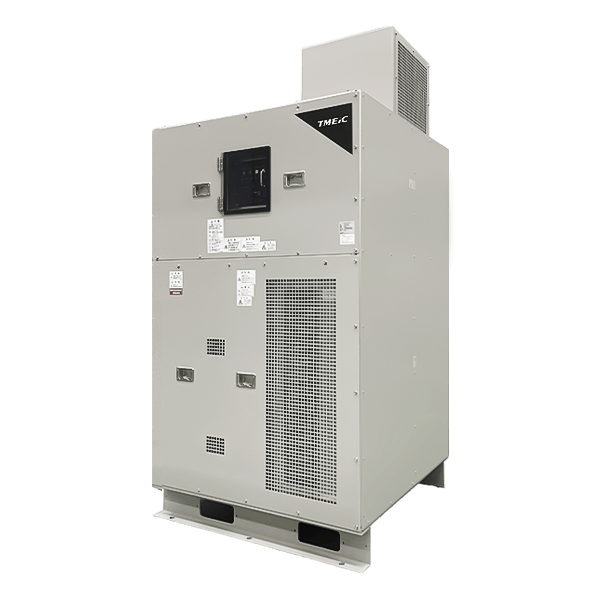

蓄電池コントロールシステム

構成(例) システム例1 システム例2 システム例3 システム例4
蓄電池容量 1.0MWh 500kWh 300kWh 100kWh
最大出力 3.0MW 1.5MW 900kW 300kW
相数 三相三線
定格電圧 AC300V±5%
定格周波数 50/60±3%
PCS電力変換効率 最大98.5%、97.5%以上(50%以上出力時)
PCS盤構成 6面(最大出力時) 3面(最大出力時) 2面(最大出力時) 1面
FBCS盤構成 6面(最大出力時) 3面(最大出力時) 2面(最大出力時) 1面
蓄電池盤構成 20面 10面 6面 2面
外形寸法 PCS盤:W2,016 x H1,900 x D748 mm
FBCS盤:W1,400 x H1,900 x D730 mm
蓄電池盤:W1,400 x H1,900 x D730 mm
重量 PCS盤:1,500 kg
FBCS盤:500 kg
蓄電池盤:1,200 kg
備考 ※蓄電池盤の構成はご要望出力電力に合わせて選定致します。
シリーズは1.0MWhまで記載しておりますが、
最大は200MWhまで対応可能です。

*当社納入の使用済み蓄電池の廃棄に関しては、当社担当窓口へご連絡ください。

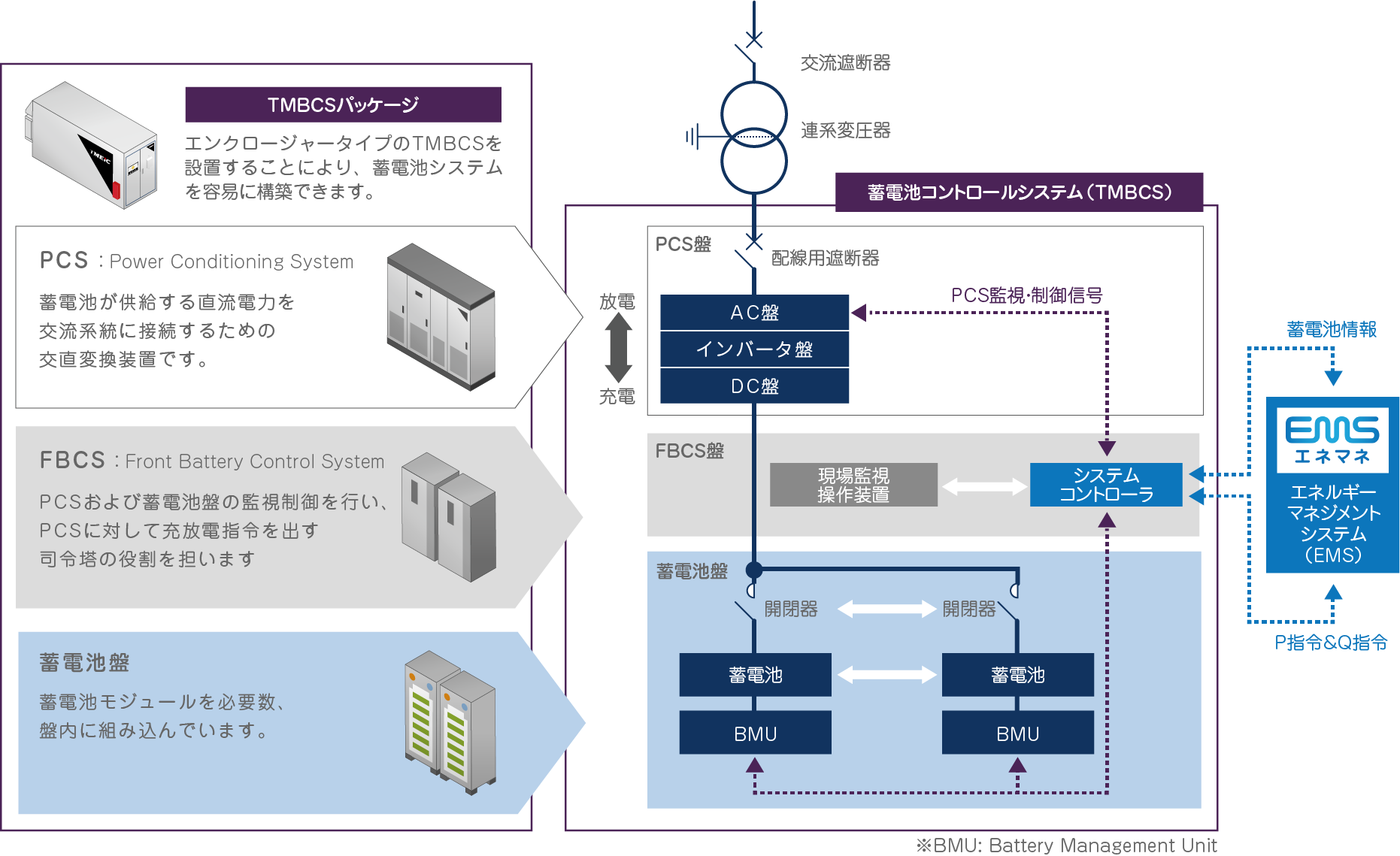

全体システム構成

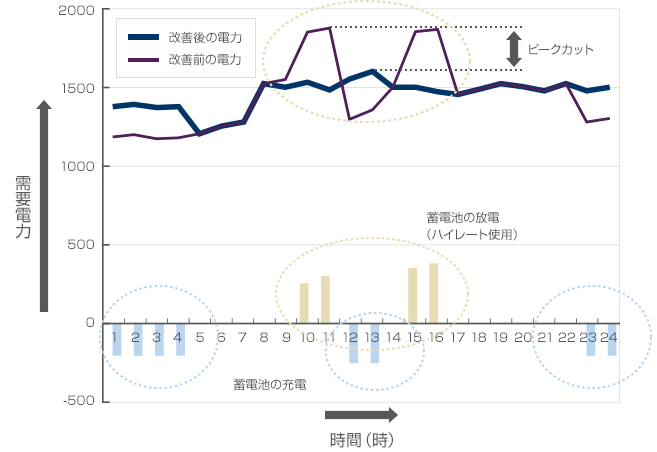

ピークカット

契約電力の削減
デマンドのピークをTMBCSにてカットすることにより、契約電力の見直しによる経費削減ができます。

使用電力抑制対策
使用電力抑制のために設備停止を余儀なくされる場合でも、TMBCSから放電を行うことで、停止させることなく、設備稼働率の向上が図れます。

使用電力制限対策

PV(太陽光発電)との組み合わせ

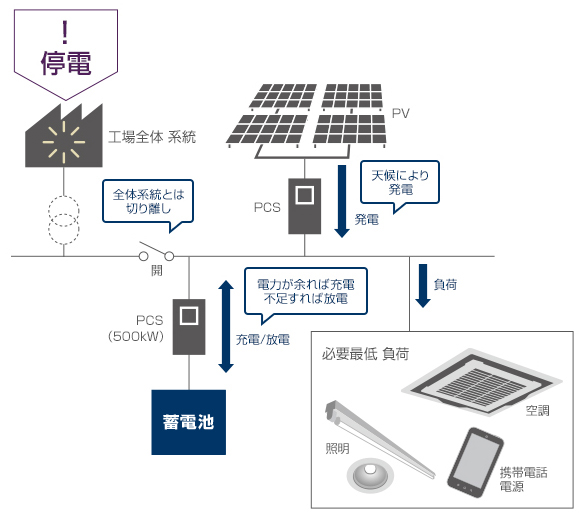

災害&停電対策
太陽光発電の不安定な発電出力をTMBCSで安定化させることにより、災害時や停電時にも太陽光の発電電力を有効的に活用できるようになります。

契約電力削減利用 補助
TMBCSにより、PVの弱点である発電量の変動を補い、需要変動に応じた給電、買電量の安定化等を実現することにより、契約電力料金の削減が期待できます。

契約電力削減利用 補助

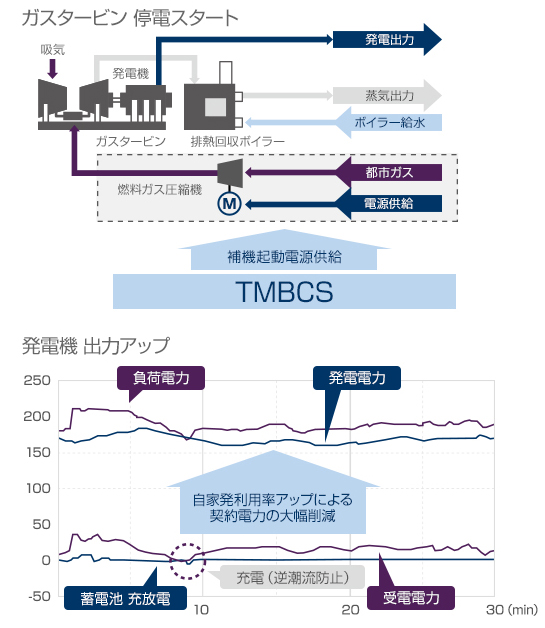

発電装置との組み合わせ

ガスタービン 停電スタート利用
停電時にガスタービンを起動させるには、ガスタービンの補機を起動させるための電源の確保が必要になります。非常用発電機では、系統連系できないので、ピークカットでの利用はできませんが、TMBCSは系統連系が可能なため、ガスタービンの補機の起動電力だけでなく、ピークカット用としても利用できます。

発電機の出力増加
逆潮流が発生するために発電機の出力を抑制している場合、TMBCSにて逆潮流発生を抑制可能な為、発電量アップによる受電量と契約電力料金の削減ができます。

発電装置との組み合わせ

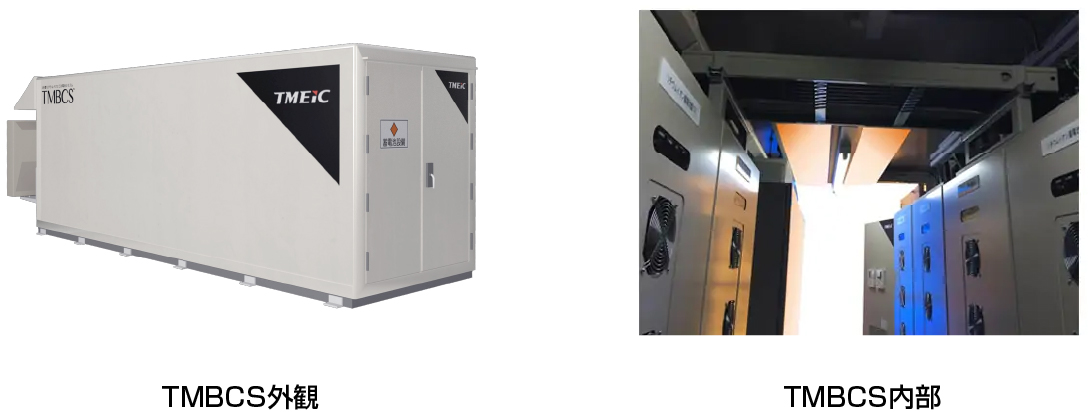

パッケージ例

写真は500kW出力-250kWh容量の場合

お客様の電源系統に、このエンクロージャタイプのTMBCSを配置いただくことで、容易に蓄電システムを構築できます。
寸法 W6,000-L2,400-H2,900(空調機除く)

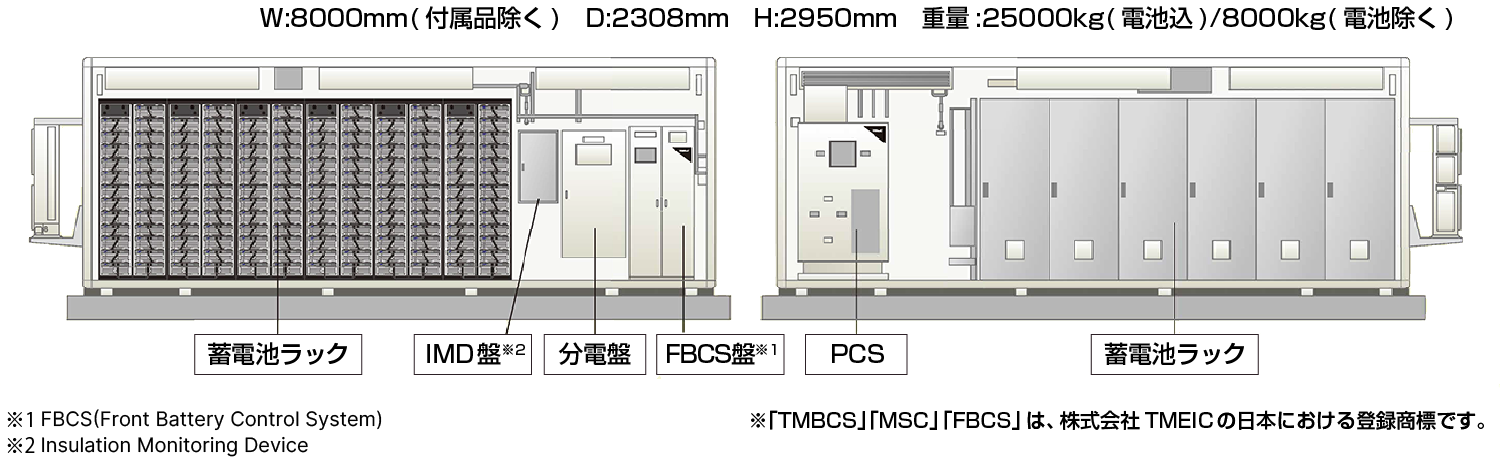

パッケージ例
