TM21シリーズ

東芝と三菱のノウハウを結集。
あらゆるニーズをカバーします。

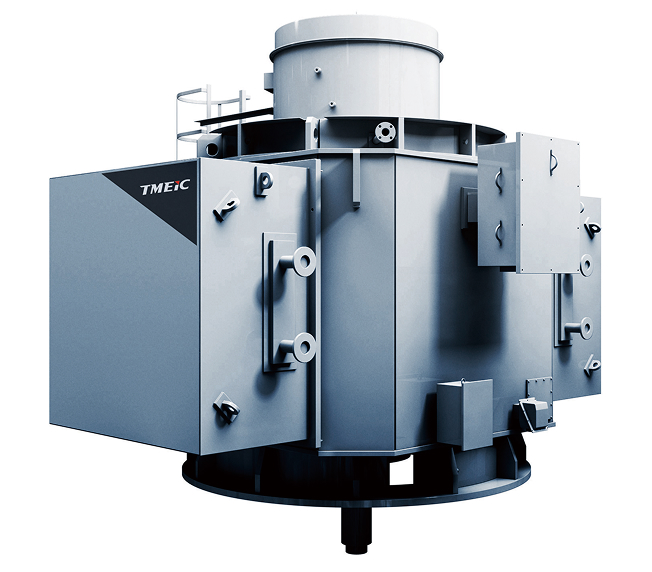

TM21-VLL立形 大形高圧かご形三相誘導モータ

TM21-VLL立形 シリーズ 大形高圧かご形三相誘導モータ

東芝と三菱が大切にしてきた、
テクノロジーを結晶化しました。

東芝と三菱電機。長年に渡ってモータを手がけてきた両社の歴史と最先端技術を融合することで生まれたのがこのTM21シリーズです。そのコンセプトは生産性を高め、エネルギー効率を良くし、環境に貢献すること。120年という圧倒的な歴史は、圧倒的な開発力であり、圧倒的なシェアの理由です。

概要/特長

TM21-VLL立形シリーズは主に屋内,屋外に立軸、軸端下方にて設置して御使用頂くことを主眼に設計、製造されています。軸端下方にスラストが加わる場合、最適なグリース潤滑方式転がり軸受、あるいは油浴すべり耐高スラスト軸受を適用し対応いたします。
基本構造に冷却構造に対応した風道を選択することで、多くの設置環境に適したモータとなっております。(立形 710 ~ 1400フレーム相当*)。

*:本シリーズを超過する大容量、大トルク、大スラスト量、特殊仕様のご要望が有る場合は、個別設計対応させて頂きますので御用命ください。

製品の特長

弊社標準構造を維持しつつ、お客様のニーズに応える設計により製造いたします。

豊富な軸受形式

回転数とスラスト荷重に応じた最適な軸受形式の選定

  • アンギュラ玉軸受(自冷)
  • スラスト自動調心ころ軸受(自冷、空冷、水冷、油冷)
  • ティルティングパッド式スラスト軸受(空冷、水冷、油冷)

優れた電気特性

ご要求による個別設計

  • 効率、力率、始動電流制限、トルク特性等、ご指定あれば申入れください。

低騒音・低振動

  • 最新技術を駆使し、振動、騒音レベルを低減しました。
    騒音レベルは80dB(A)以下を標準設計値としました。(JEC-2137による測定法:モータ無負荷運転時)
    振動レベルはベアリングブラケット上にて1.8mm/sec以下を標準設計値としました。(IEC-60034-14 Grade B:モータ無負荷運転時)

解析技術を駆使した設計

  • 電磁解析
  • 熱伝導解析
  • モータ内部の通風解析

高信頼全含浸絶縁方式

  • 従来の絶縁方式の改良により高サージ電圧耐量を実現
    →インバータ駆動も対応可能(オプション)

外被構造変更

基本形を変えず種々の外被構造対応可能

  • 防滴保護形、開放屋外形、全閉外扇形、全閉空気冷却器付形

優れた品質管理

  • 点検作業者にやさしい、安全性を考慮した設計
  • お客様の点検保守費の低減
    弊社標準すべり軸受採用の場合、軸受の潤滑油補充、交換時期の延長化、および保守点検周期の延長化が計れ、保守費の低減が可能です。
優れた品質管理

TM21-VLL立形の概要

出力 約650kW〜6500kW
極数 12, 14, 16, 18, 20, 22, 24, 26, 28(オプション30以上)
枠番 228-E15, 265-E18, 280-E21, 330-E24 ※
電圧 3kV〜13.8kV
周波数 50/60Hz(インバータ駆動による可変速運転にも対応します。)
絶縁 全含浸絶縁方式(耐熱クラスF、温度上昇限度BまたはF)
始動電流 550%(標準値)
外被形式 全閉外扇形、全閉空気冷却器付形、防滴保護形、開放屋外形
回転子 かご形
軸受 アンギュラ玉軸受、スラスト自動調心ころ軸受、ティルティングパッド式スラスト軸受
防爆形 ノンスパーキング、安全増防爆、内圧防爆形について対応可能(オプション)
規格 JEC. JIS. IEC. NEMA. BS. AS. API-541(他規格要求仕様にも対応します。)
騒音 標準はモータ単体無負荷時80dB(A)以下を標準設計値としました。
それ以下の値についてはサイレンサ等取付けにより低騒音形も対応します。(オプション)

※枠番呼称は次のように決めております
例)228(1)- E15(2)

  • (1):据付ピッチ径の10分の1です。(下図ΦB)
  • (2):フレームサイズ(E15, E18, E21, E24の4種類あります。数字が大きくなる程、モータ体格は大きくなります。)
立形特大形据付寸法
外形図
