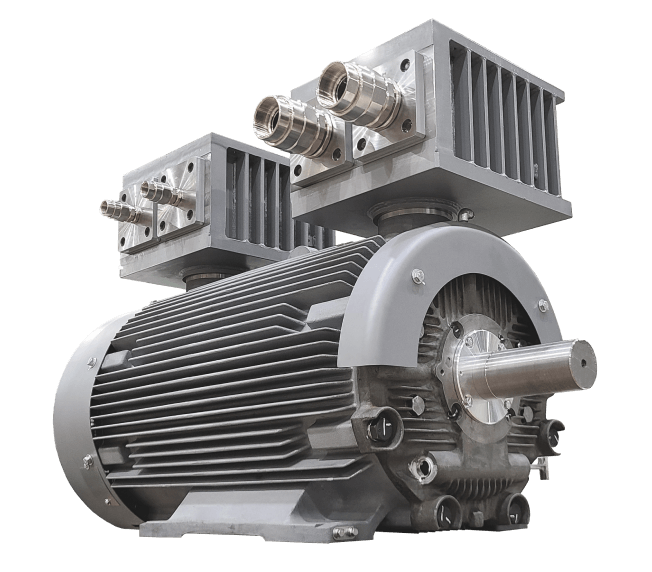

水素ガス環境下で使用可能な耐圧防爆モータ
カーボンニュートラル実現に貢献する
耐圧防爆モータでIE3効率※を実現

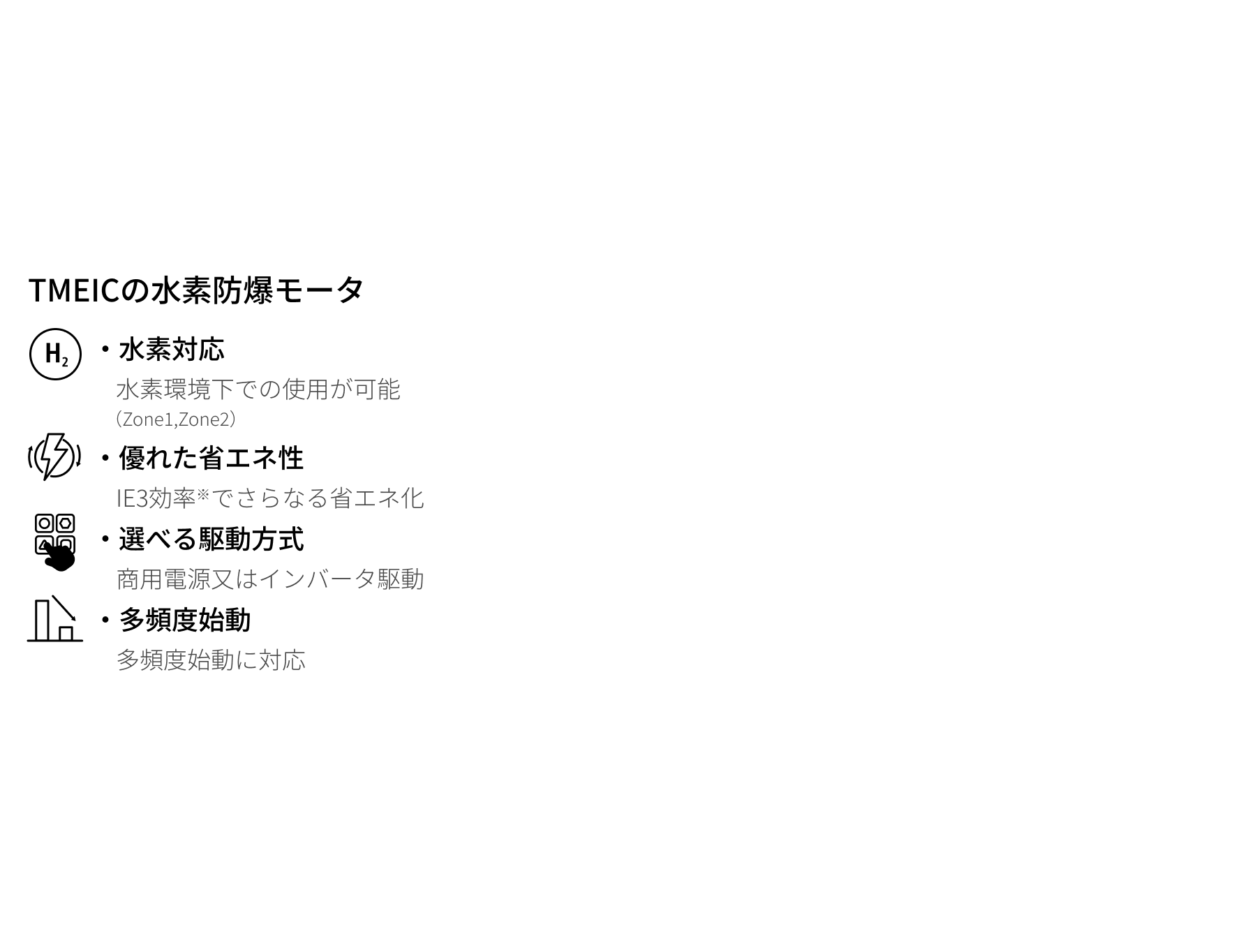

概要・特長
2050年のカーボンニュートラル達成に
不可欠なエネルギー源である水素。

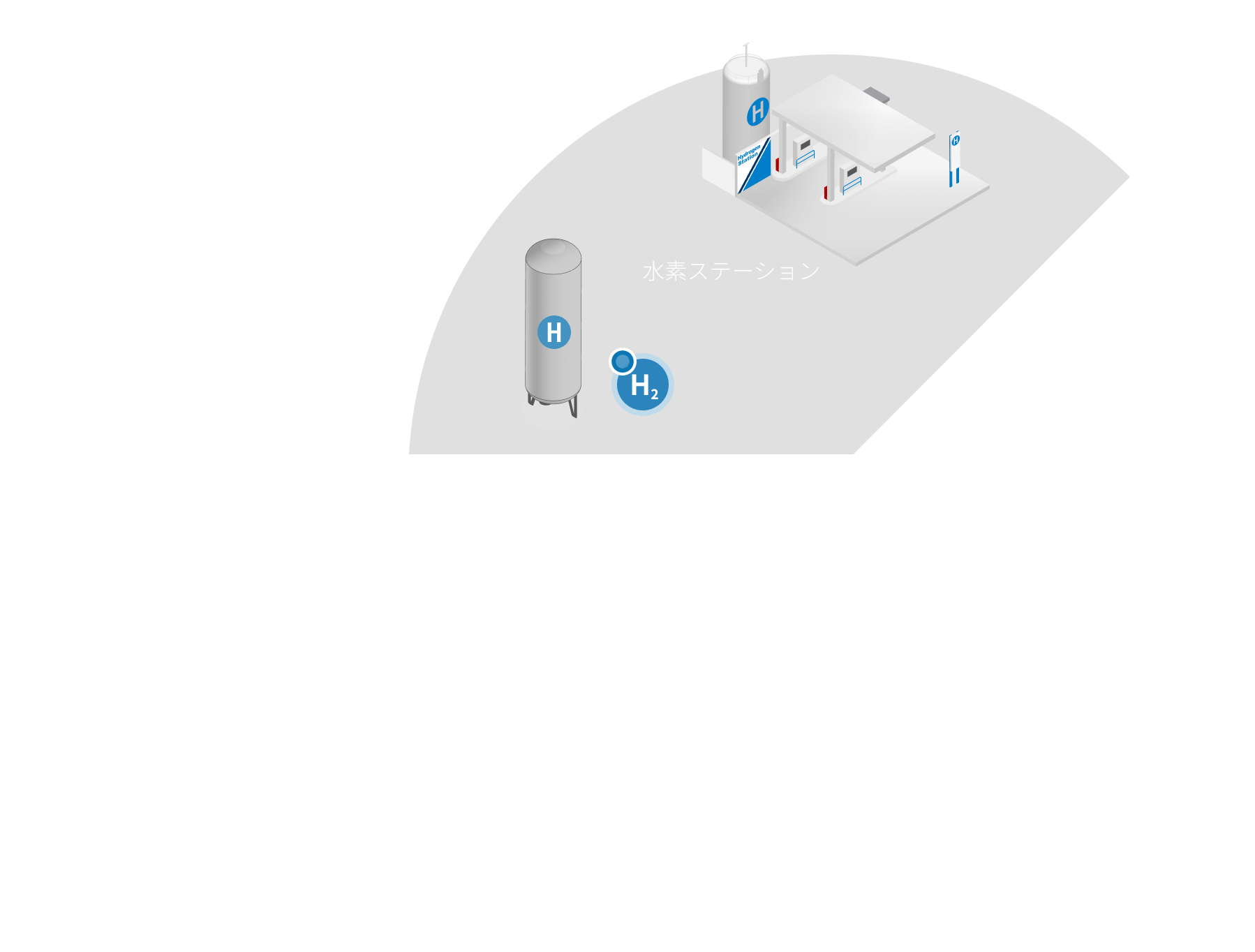

水素ステーションの供給効率向上に貢献する
耐圧防爆モータを開発しました。
TMEICは、水素社会の発展に欠かせない安定・
安全面の課題をモータ開発技術により解決します。TMEICは、水素社会の発展に欠かせない安定・
安全面の課題をモータ開発技術により解決します。
- ※防爆モータはトップランナー規制の対象ではありませんが、本製品ではIE3効率を実現しました。
尚、高圧は適用外となり、仕様によってはIE3効率を満足しない場合があります

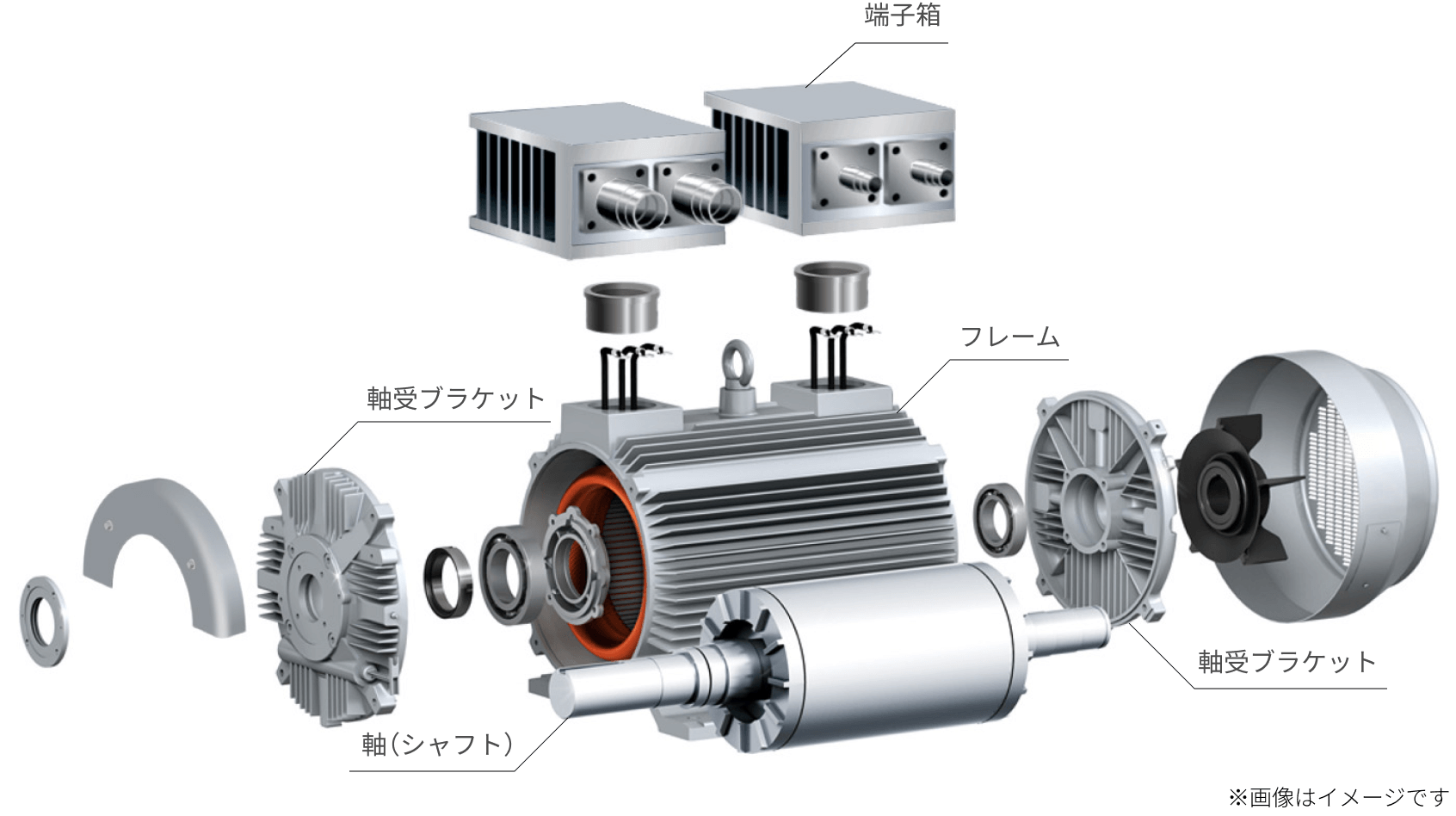

水素防爆モータの仕組み
耐圧防爆モータは、万一、モータ内部で爆発性ガスの爆発が起こっても、
モータがその圧力に耐え、かつ外部の爆発性ガスに引火しない構造となっています。
ガスグループⅡCの水素ガスへの対応
爆発圧力に対する強度を備えた構造
- フレーム
- 軸受ブラケット
- 端子箱
火炎が外部に引火しない接合面構造
- フレーム/軸受ブラケット間
- フレーム/端子箱間
- 軸貫通部
標準仕様
| 極数 | 4極、6極、8極 | |
|---|---|---|
| 定格電圧、 定格周波数 |
低圧、3kV、6kV、50Hz または60Hz |
|
| 出力 | 37kW ～ 185kW | |
| 枠番号 | 250K、280K | |
| 耐熱クラス | 155（F） | |
| 外被 構造 |
冷却方式 | 全閉外扇形（IC411） |
| 保護構造 | IP44、オプション : IP54、IP55 | |
| 設置 環境 |
雰囲気 | 危険場所Zone1、2/ ガスグループⅡC/温度等級T4 |
| 防爆種類 | 耐圧防爆（Ex db）（Ex版（国際整合技術指針）にて対応）※1 | |
| 据付方式 | 脚取付横形（IM B3） | |
| 回転方向 | 負荷側より見て反時計方向（両回転可） | |
| 負荷との 結合方式 |
直結駆動、オプション： ベルト駆動 |
|
| 軸受 | 種類 | ころがり軸受 |
| グリース | RAREMAX SUPER/SKF LGHP2 | |
| 塗装色 | マンセル2.5PB 6/2 | |
| 防爆規格 | IEC 60079-1 | |
- ※上記標準仕様以外のご指定がある場合はお問い合わせください
- ※1国内認証手続きが必要となりますので、お問い合わせください
