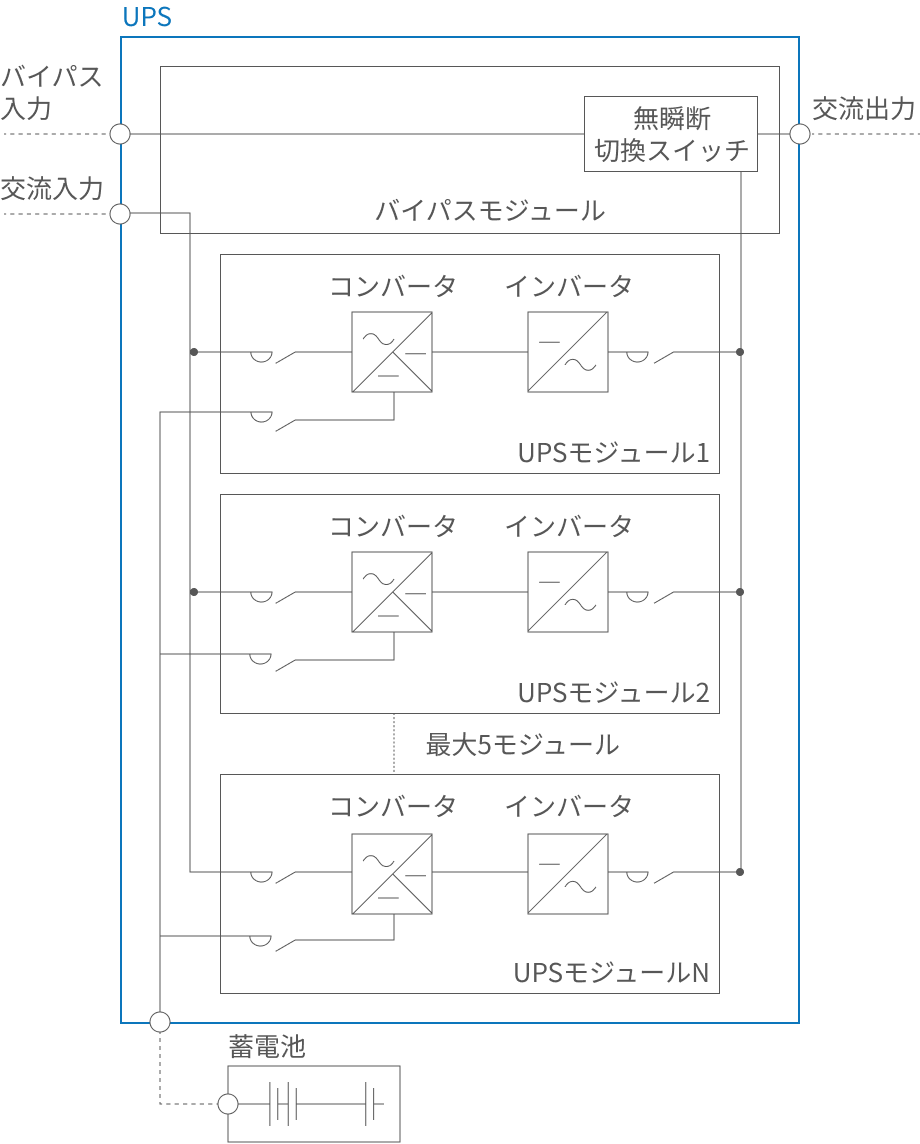

単線結線図
仕様
| 項目 | 標準仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 定格出力 容量 |
kVA | 1,050 | 1,400 | 1,750 | ||||||
| kW | ||||||||||
| 交流入力 | 定格電圧 | 415、400V +10%、-15%以内 （-7 ～ -15%では負荷低減が必要） |
||||||||
| 定格 周波数 |
50Hzまたは60Hz ±10%以内 | |||||||||
| 相数・ 線数 |
三相3線、三相4線 | |||||||||
| 交流出力 | 定格電圧 | 415、400V | ||||||||
| 定格 周波数 |
50Hzまたは60Hz | |||||||||
| 相数・ 線数 |
三相3線、三相4線 | |||||||||
| 定格負荷 力率 |
1.0（0.9、0.95にも対応可能） | |||||||||
| 電圧精度 | ±1.0%以内（負荷0～100%） | |||||||||
| 電圧 不平衡比 |
±2%以内（100%不平衡負荷時） | |||||||||
| 過負荷 耐量※ |
125%-10分、150%-1分 | |||||||||
| 周波数 精度 |
±0.01%以内（非同期運転時） | |||||||||
| 過渡電圧 変動 |
±2%以内（交流入力停電または復電時） ±5%以内（0⇔100%負荷急変時） ±5%以内（1台並列投入/解列時） ±5%以内（バイパス→UPS切換時） |
|||||||||
| 電圧整定 時間 |
20msec以下 | |||||||||
| 電圧波形 歪率 |
総合2.0%以下（線形負荷時） 総合5.0%以下（100%整流器負荷時） |
|||||||||
| その他 | 周囲温度 | 0〜40℃（推奨25℃） | ||||||||
| 相対湿度 | 30〜90%（結露しないこと） | |||||||||
| 設置場所 | 屋内（腐食性ガス、塵埃のない場所） | |||||||||
| 塗装色 | マンセル5Y7/1（半ツヤ） | |||||||||
- ※125%-10分（100%超～125%以下）
150%-1分（125%超～150%以下）
