F200

F200

停電のような不測の電源トラブルから、プラントなどの重要設備を守ります。

台風や落雷といった自然現象のほか、あらゆる不測の事態によって起こりかねない停電を完全に避けることはできません。そこで「UPS（無停電電源装置）」の出番です。大容量のF200やE200は、どんなトラブルが起きたとしても、決して停まることを許されない工場などの重要設備を動かし続ける電源装置として広く使われています。

三相400V　入出力 100〜1000kVA

仕様

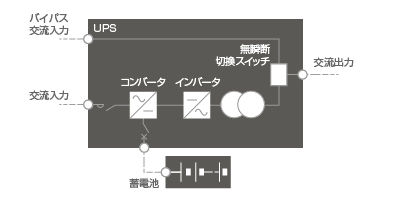

■単線結線図

単線結線図

■仕様

項目 標準仕様
定格出力容量（kVA） 100 160 200 300 400 500 750 1000
交
流
入
力		 定格電圧 415、420､440V(60Hzのみ)±10%以内
定格周波数 50Hzまたは60Hz ±5%以内
相数・線数 三相3線
交
流
出
力		 定格電圧 415、420､440V(60Hzのみ)
定格周波数 50Hzまたは60Hz
相数・線数 三相3線
定格負荷力率 0.9（遅れ）…オプションで定格負荷力率0.95(遅れ)､1.0に対応可能 0.9遅れ
電圧精度 ±1%以内
電圧不平衡比 ±1.0%以内（100%不平衡負荷時）
過負荷耐量 125%ー10分、150%ー1分、200%ー2秒 125%ー10分
150%ー1分
周波数精度 ±0.01%以内（非同期運転時）
過渡電圧変動 ±1%以内（交流入力停電または復電時）
±2%以内（0⇔100%負荷急変時）
±5%以内（1台並列投入/解列時）
±5%以内（バイパス→UPS切換時）
電圧整定時間 50msec以下
電圧波形歪率 総合2.0%以下（線形負荷時）
総合5.0%以下（100%整流器負荷時）
そ
の
他		 周囲温度 0〜40℃（推奨25℃）
相対湿度 30〜90%（結露しないこと）
設置場所 屋内（腐食性ガス、じんあいのない場所）

蓄電池の選定につきましては個別にご相談下さい。
