無停電電源装置(UPS)C200

7.5kVA～50kVAまでの広範囲領域を
カバーし、
安全・安定した操業を支える
中容量UPS

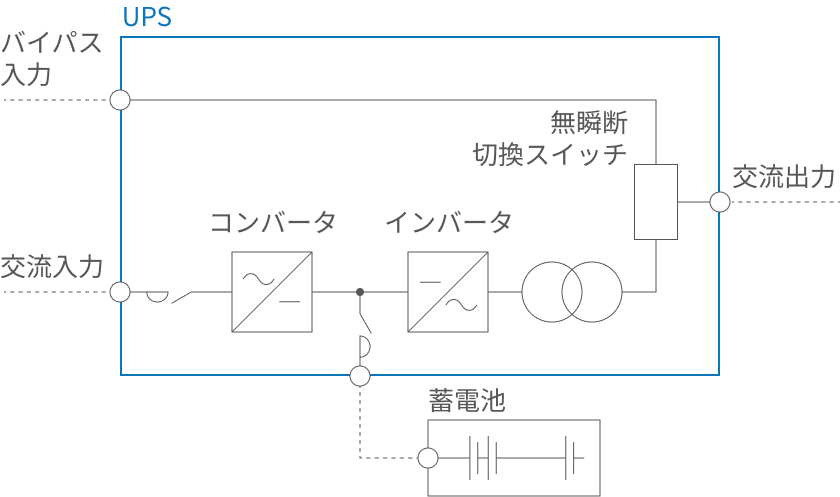

単線結線図

項目		標準仕様
項目		単相2線100V系							単相3線200/100V系
定格出力容量	kVA	7.5	10	15	20	30	40	50	7.5	10	15	20	30	40	50
定格出力容量	kW	6	8	12	16	24	32	40	6	8	12	16	24	32	40
バイパス入力	定格電圧	200、210、220V ±10%以内
	定格周波数	50Hzまたは60Hz ±5%以内
	相数・線数	三相3線
交流入力	定格電圧	出力電圧と同じ
	定格周波数	出力周波数と同じ
	相数・線数	単相2線							単相3線
交流出力	定格電圧	100、105、110V							200-100、210-105、220-110V
	定格周波数	50Hzまたは60Hz
	相数・線数	単相2線							単相3線
	定格負荷力率	0.8（遅れ） ※オプションで定格負荷力率0.9（遅れ）に対応可能
	電圧精度	±1%以内（負荷0～100%）
	過負荷耐量^※	125%-10分、150%-1分
	周波数精度	±0.01%以内（非同期運転時）
	過渡電圧変動	±2%以内（交流入力停電または復電時） ±5%以内（0⇔100%負荷急変時） ±5%以内（バイパス→UPS切換時）
	電圧整定時間	50msec以下
	電圧波形歪率	総合2.0%以下（線形負荷時）総合5.0%以下（100%整流器負荷時）
	周囲温度	0〜40℃（推奨25℃）
その他	相対湿度	30〜90%（結露しないこと）
	設置場所	屋内（腐食性ガス、塵埃のない場所）
	塗装色	マンセル5Y7/1（半ツヤ）
