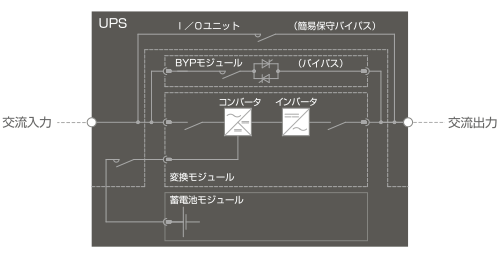

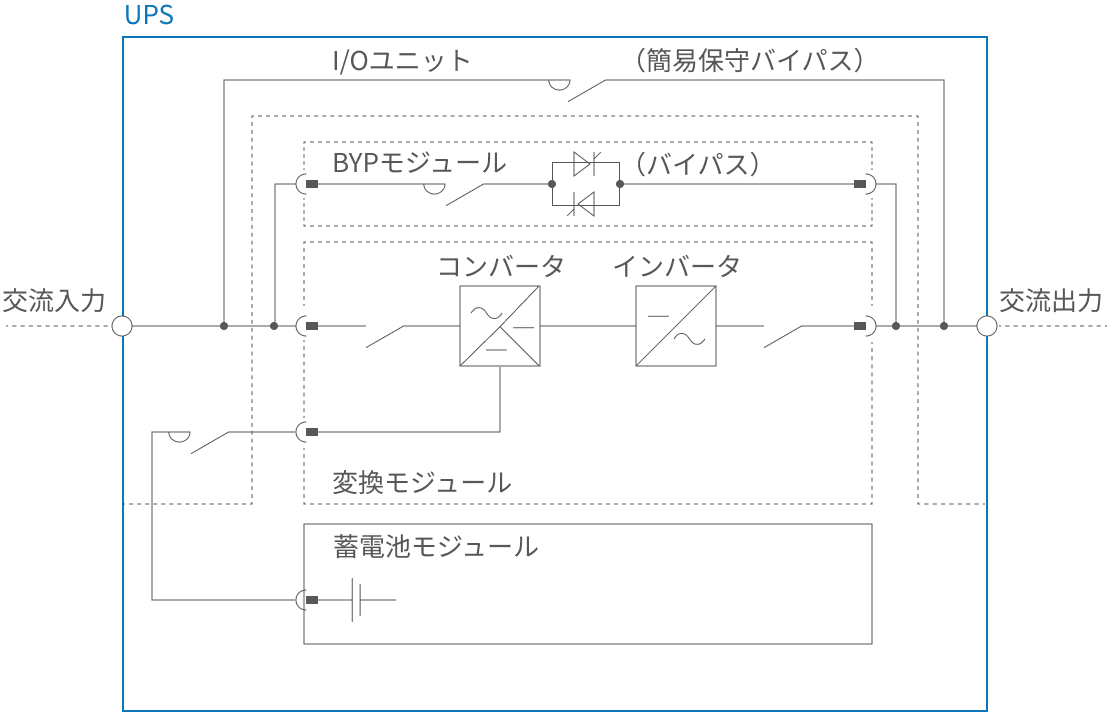

単線結線図
仕様
| 項目 | 標準仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 単相2線100V系 | 単相3線200/100V系 | |||||||||
| 定格出力容量（kVA） | 5.2 | 7.5 | 10 | 15 | 5.2 | 7.5 | 10 | 15 | 20 | |
| 交流入力 | 定格 電圧 |
100、105、110、115、120V (許容電圧変動:-15%〜+10%) |
200/100、210/105、220/110、230/115、240/120V (許容電圧変動:-15%〜+10%) |
|||||||
| 定格 周波数 |
50Hzまたは60Hz±5%以内 | |||||||||
| 相数・ 線数 |
単相2線 | 単相3線 | ||||||||
| 交流出力 | 定格 電圧 |
100、105、110、115、120V | 200/100、210/105、220/110、230/115、240/120V | |||||||
| 定格 周波数 |
50Hzまたは60Hz | |||||||||
| 相数・ 線数 |
単相2線 | 単相3線 | ||||||||
| 定格負荷力率 | 0.8（遅れ） | |||||||||
| 電圧 精度 |
±2%以内 | |||||||||
| 過負荷 耐量 |
150%-1分 | |||||||||
| 周波数 精度 |
±0.05%以内（非同期運転時） | |||||||||
| 過渡電圧変動 | ±2%以内（交流入力停電または復電時） ±5%以内（0⇔100%負荷急変時） ±5%以内（バイパス→UPS切換時） |
|||||||||
| 電圧整定時間 | 50msec以下 | |||||||||
| 電圧波形歪率 | 総合2.5%以下（線形負荷時） 総合5.0%以下（100%整流器負荷時） |
|||||||||
| その他 | 周囲 温度 |
0〜40℃（推奨25℃） | ||||||||
| 相対 湿度 |
30〜90%（結露しないこと） | |||||||||
| 設置 場所 |
屋内（腐食性ガス、塵埃のない場所） | |||||||||
| 塗装色 | マンセル5.4Y7.2/0.5（半ツヤ） | |||||||||
