MPC1000

わずかな電力低下も逃さず、正しい電力を、いつでも供給します。
わずか数ミリ秒の間に、電源の電圧がガクンと落ちるトラブル。「瞬時電圧低下」(瞬低)と呼ばれる現象です。これを避けるには「瞬低補償装置(MPC)」が欠かせません。瞬低によって起こり得る、重要設備の破損や、プラント停止などを防ぎ、産業社会を支えています。
三相入出力 500〜3,000kVA at6600V, 3300V

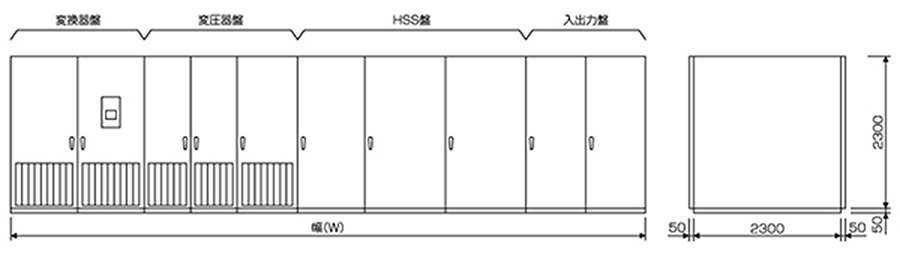

外形図
■外形・寸法(屋内、6600V)

■蓄電池(10秒間、負荷力率0.8、25℃)
定格出力容量 (kVA) |
幅 W(mm) |
奥行 D(mm) |
高さ H(mm) |
質量 (kg) |
---|---|---|---|---|
500 | 6,200 | 2,400 | 2,350 | 20,400 |
750 | 7,000 | 2,400 | 2,350 | 25,400 |
1,000 | 7,400 | 2,400 | 2,350 | 28,000 |
1,500 | 9,100 | 2,400 | 2,350 | 37,600 |
2,000 | 10,100 | 2,400 | 2,350 | 44,600 |
2,500 | 11,300 | 2,400 | 2,350 | 51,900 |
3,000 | 12,700 | 2,400 | 2,350 | 61,400 |
■EDLC(1秒間、負荷力率0.8、25℃)
定格出力容量 (kVA) |
幅 W(mm) |
奥行 D(mm) |
高さ H(mm) |
質量 (kg) |
---|---|---|---|---|
500 | 5,900 | 2,400 | 2,350 | 13,800 |
570 | 5,900 | 2,400 | 2,350 | 14,100 |
1,000 | 5,900 | 2,400 | 2,350 | 14,500 |
1,500 | 7,100 | 2,400 | 2,350 | 17,500 |
2,000 | 7,200 | 2,400 | 2,350 | 18,600 |
2,500 | 7,200 | 2,400 | 2,350 | 19,100 |
3,000 | 7,200 | 2,400 | 2,350 | 20,000 |
