自励式SVC（STATCOM）再エネ用
無効電力補償装置
太陽光発電や風力発電など、
再生可能エネルギーによる
電圧変動を
リアルタイムに監視し、
電力系統の電圧安定を
実現します。
概要・特長
仕様

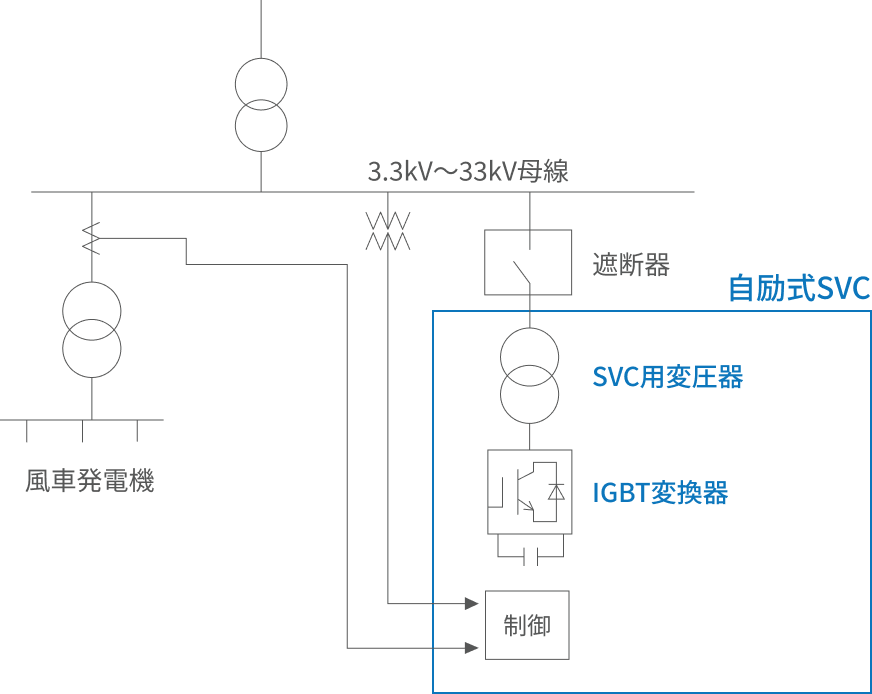

SVCの基本構成
標準仕様
| 項目 | 標準仕様 | 備考 | |
|---|---|---|---|
| 容量 | 2,500kVA～12,500kVA※ | 誘導性･容量性に同容量 （例）2,500kVA装置は、誘導性2,500kVA～ 容量性2,500kVAの 出力幅を持つ 範囲外の容量帯は お問い合わせください |
|
| 電圧 | 3.3kV～33kV | - | |
| 設置 環境 |
IGBT 変換器 |
屋内0～40℃ | |
| 制御盤 | |||
| SVC用 変圧器 |
屋内0～40℃、屋外-10～40℃ | ||
| 冷却 | 変換器 | 強制風冷 | |
| 変圧器 | 油入自冷 | ||
- ※単機625kVA、組み合わせて最大で12,500kVAまで

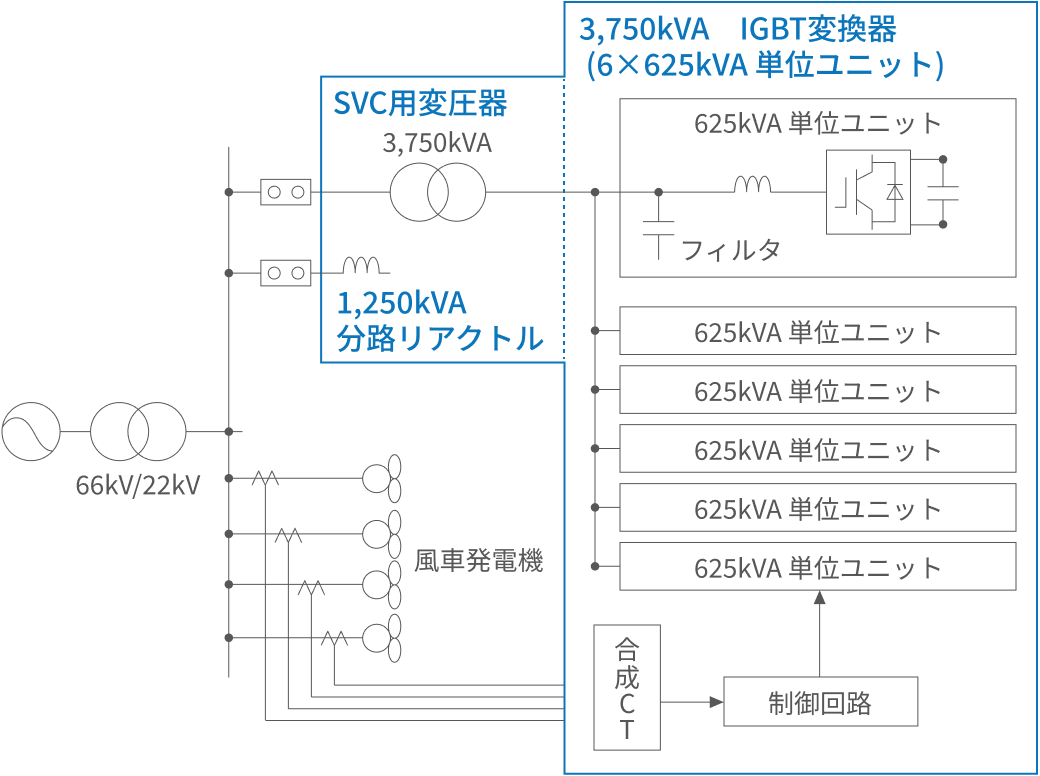

装置構成例
3,750kVA変換器と、
1,250kVA分路リアクトルを組み合わせ、
出力幅を「誘導性5,000kVA～容量性
2,500kVA」とした自励式SVCシステムの構成例
