再エネ用無効電力補償装置

再生可能エネルギー由来の電圧変動を
無効電力で制御し、系統安定化に貢献

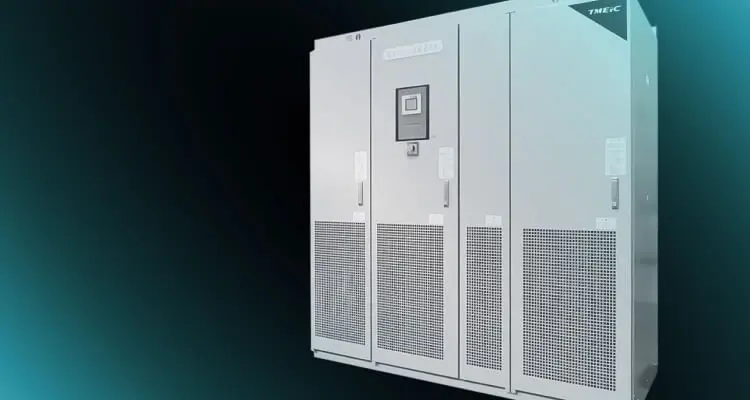

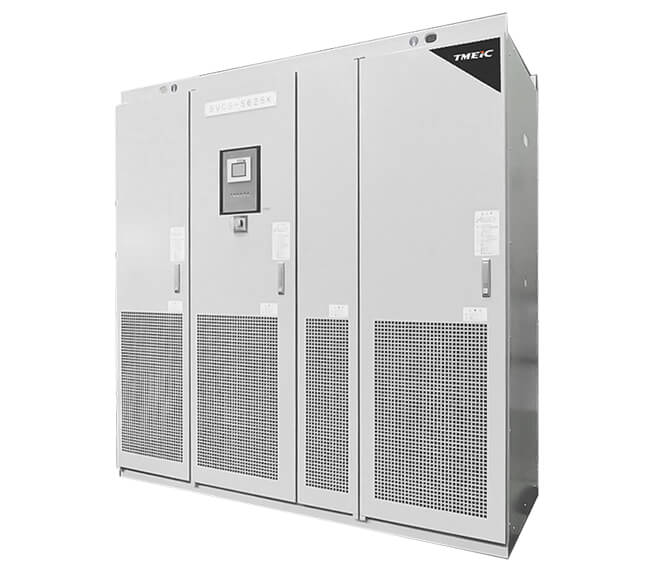

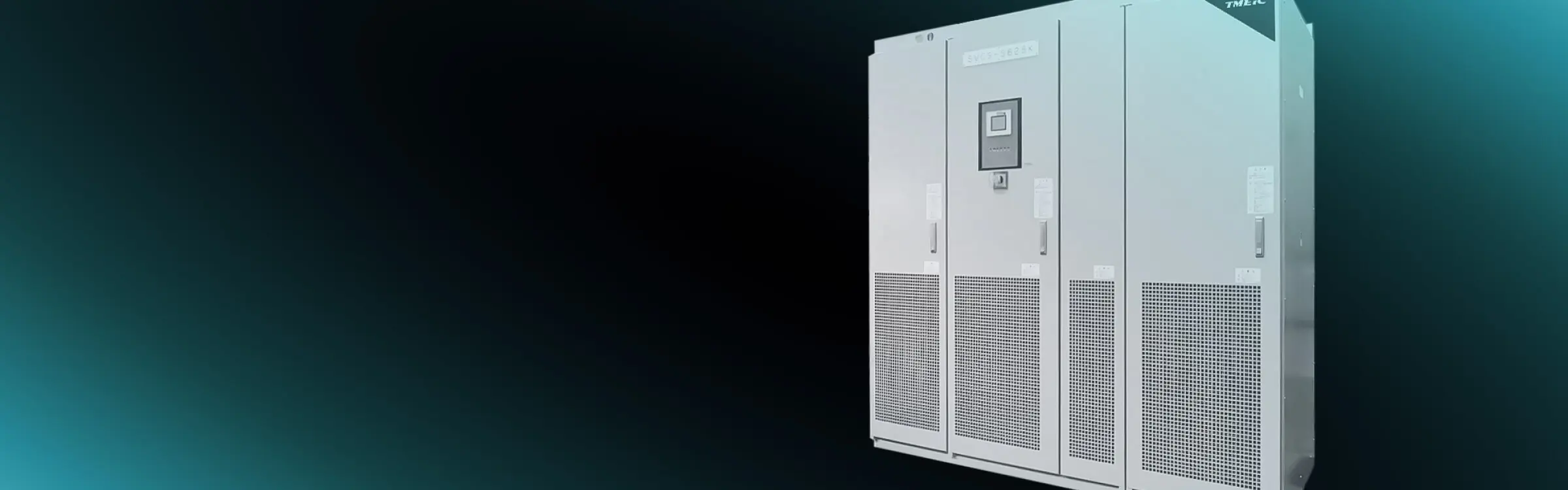

自励式SVC(STATCOM) 再エネ用無効電力補償装置

自励式SVC(STATCOM)再エネ用
無効電力補償装置

太陽光発電や風力発電など、
再生可能エネルギーによる
電圧変動を
リアルタイムに監視し、
電力系統の電圧安定を
実現します。

概要・特長

無効電力補償装置の動作概要
(風力発電の場合)

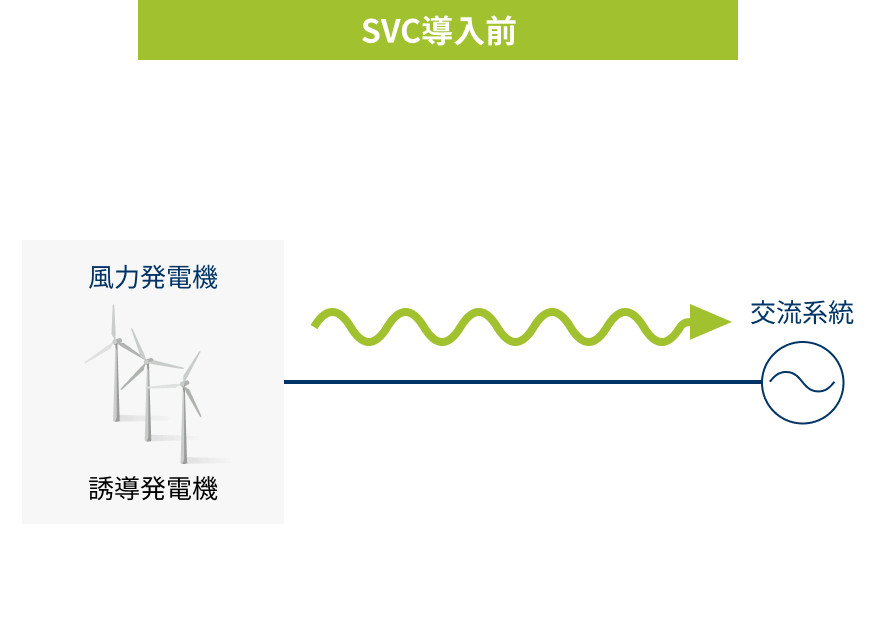

  • SVCを導入しなかったら
    • 風力発電機は風向きや風速によって発電量が変動

      する
      ため、電圧が不安定になる性質を持ちます。
    • 電力系統の電圧をコントロールする無効電力が

      不足すると
      電圧が変動し、不安定になるため

      送電網全体に悪影響を
      及ぼす可能性があります。

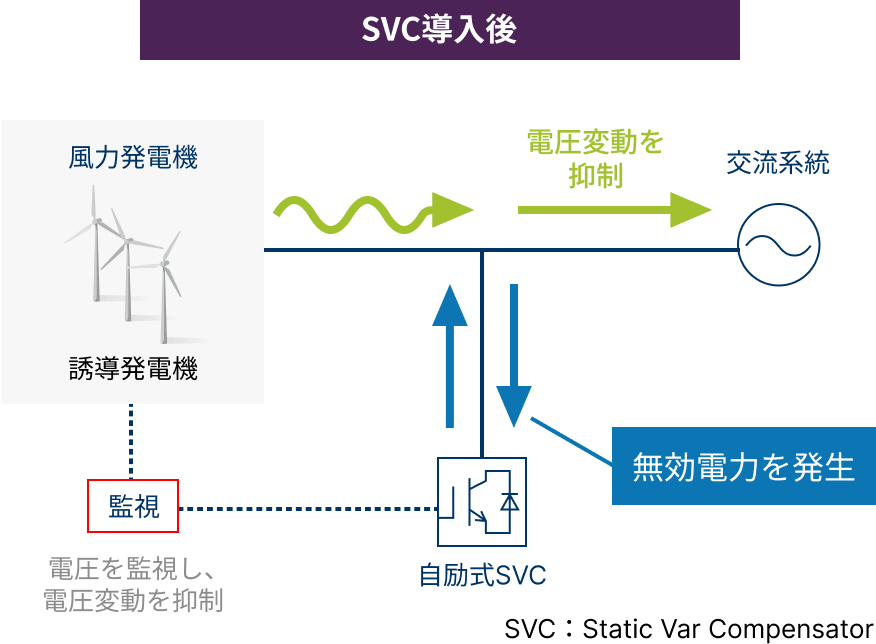

  • SVC導入後
    • 風力発電機による電圧変動を監視し、

      自励式SVCが適切な量の無効電力を注入すること
      で電圧を安定化します。
    • 発電量の変動があっても電圧を一定に維持し、

      送電網の
      安定化を図ります。

特長

  • 用途に応じた制御

    用途に応じた制御

    • 接続母線電圧は高圧3.3kVから特別高圧33kVまで対応
    • 標準の無効電力補償制御以外に、力率一定制御や電圧一定制御も選択可能
      (日時や条件で切り替える複合制御も可能)
  • リアルタイム制御

    リアルタイム制御

    • 高速スイッチング素子(IGBT)とデジタル制御方式により、リアルタイムで無効電力を補償することが可能
    • 系統電圧の変動に応じて無効電力をリアルタイムで供給し、電力系統の電圧を安定化
  • 高調波レス

    高調波レス

    • 5次、7次、11次、13次など、低次高調波の発生量無し
      (高調波ガイドラインでは高調波発生量無しの扱い)
  • 豊富な経験

    豊富な経験

    • 中容量帯(2,500kVA~12,500kVA)の装置では、TMEICは国内シェアトップクラス
