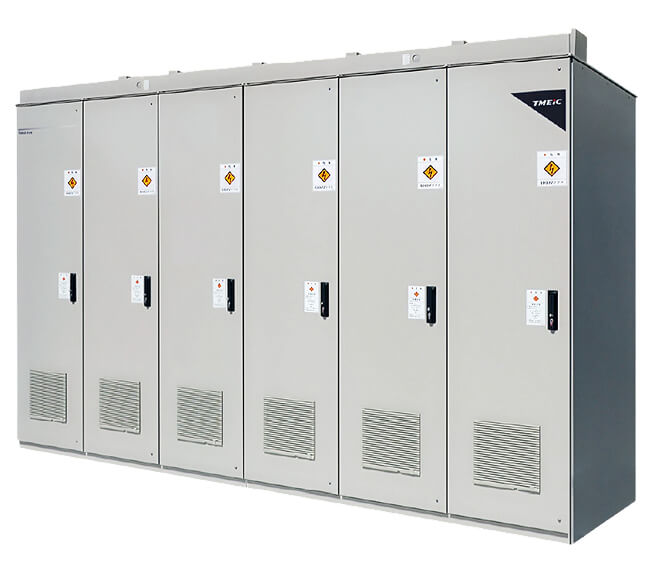

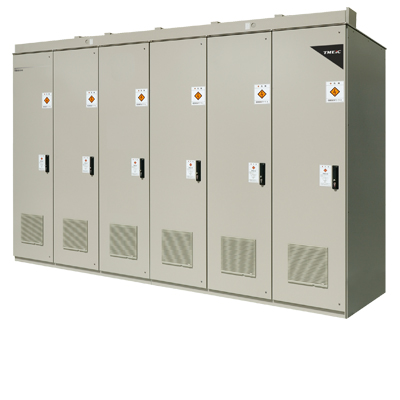

TMdrive-XL55（概要/特長）

TMdrive-XL55

5レベルPWM制御と実績が豊富なパワー
デバイスで
高圧大容量の可変速制御を実現した
水冷インバータ

出力電圧：6.6kV
定格容量：7.2MVA（最大16MVA）

総合カタログ

概要・特長

モータドライブ装置の動作概要

- モータは常に定格回転数で運転するため、

  負荷が小さい
  時間帯でも電力を無駄に消費し、

  年間の電力コストが
  高止まりする
- タービン駆動のコンプレッサは燃料コストが
  高く、

  回転数の精密制御が困難で運転効率に
  限界がある
- バルブ・ダンパによる機械的な流量調整は
  摩耗・

  メンテナンスコストの増加につながり、
  設備の
  長寿命化が
  難しい
- 起動時の突入電流が大きく、設備寿命を縮める
- 負荷に応じてモータ回転数を最適化し、

  大型プラント設備の消費電力を大幅削減
- タービン駆動のコンプレッサ等を電気モータ
  駆動に

  置き換え、制御性・省エネ性を向上
- コンプレッサ特有の高速回転（120〜200Hz）に

  対応し、ギアレス直結駆動を実現
- 5レベルPWM制御により高調波を抑制し、

  系統をクリーンに保つ
- ソフトスタート・主回路/制御回路の冗長化・

  アークフラッシュ対応（0.5秒遮断）により、

  安全性と稼働率を
  さらに向上（オプション）

特長

高性能・高信頼性
- 5レベルPWM制御による正弦波に近い

  高品質な
  出力電圧を実現
- GCT・IEGT・IGBTの実績ある

  最新パワーデバイスを
  採用
- 15年以上の5レベルインバータ実績、

  フィールド導入1,000台以上

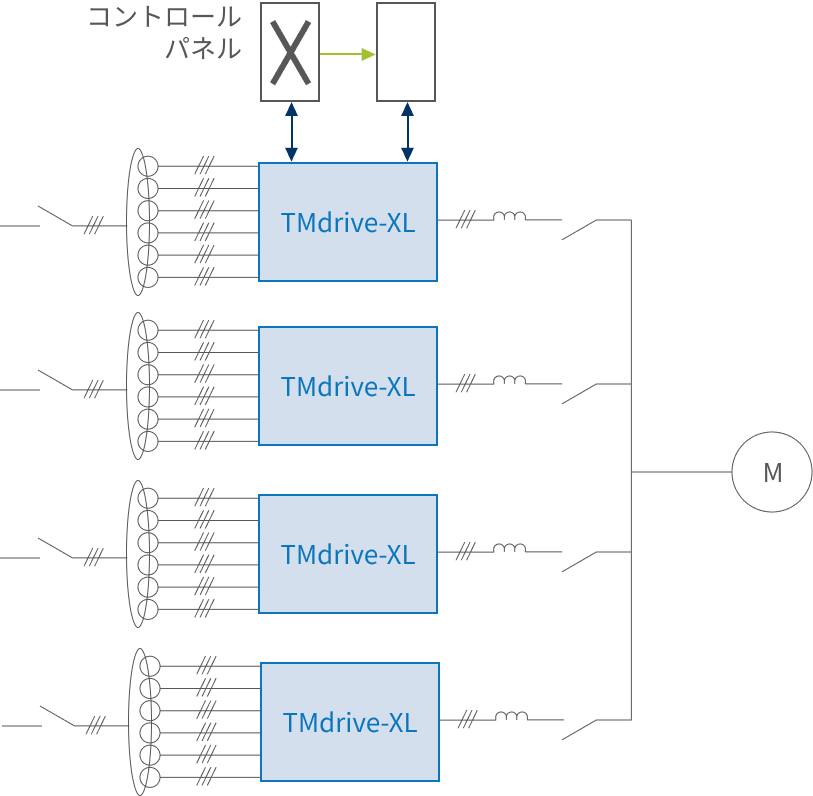

- 主回路・制御回路の冗長化オプションに
  より

  高い設備稼働率を確保
- 速度センサレスベクトル制御に
  対応し、

  速度センサが不要
高圧・大容量
- 36パルス整流器採用により
  入力高調波を
  低減し、

  ハーモニクスフィルタ不要
- 誘導モータ・同期モータの両方に対応
- 2バンク並列接続により最大16MVA
  までの

  大容量化が可能
保守性・監視機能
- 水冷式採用による高いパワー密度と

  コンパクト設計を
  実現
- 前面・背面両方からアクセス可能な

  メンテナンス構造
- 機械式ドアインターロックシステムにより

  作業員の
  安全を確保

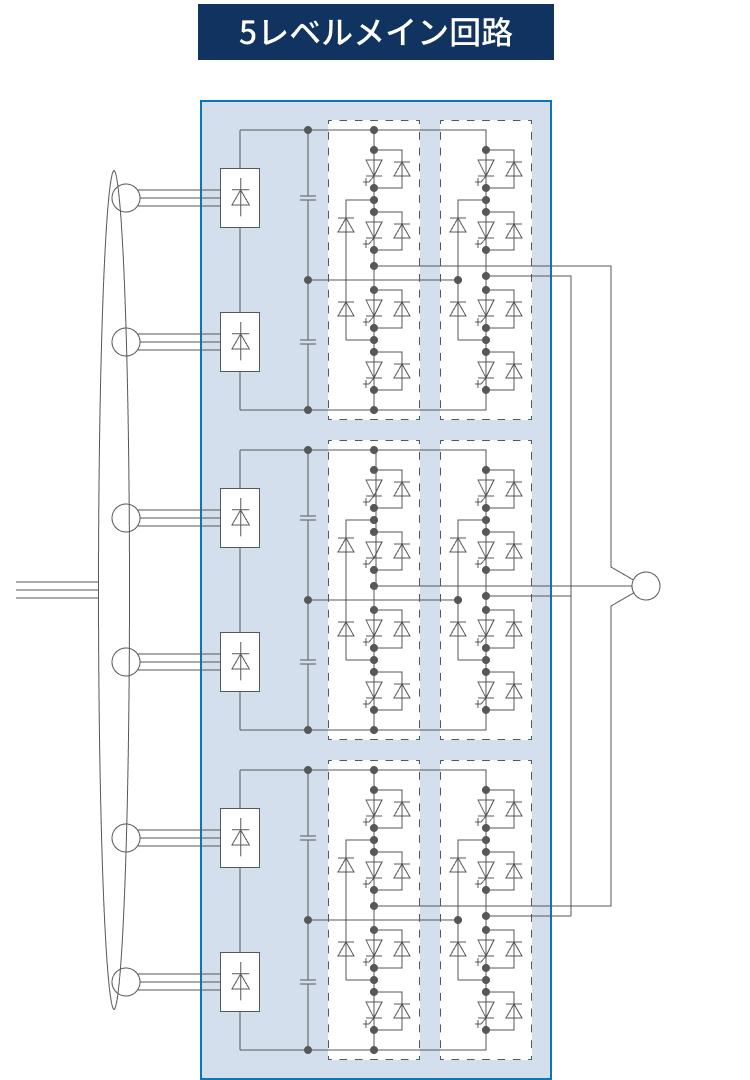

5段階メイン回路

TMdrive-XLシリーズは、電圧を5段階に分割する
マルチレベル方式を採用した主回路構成です。
従来の3レベルインバータと比べ正弦波に近い
高品質な出力電圧波形を実現し、高調波・
トルクリップルを大幅に低減します。
採用するパワーデバイスは容量・用途に応じて
IGBT・IEGT・GCTの3種類をラインナップして
います。
