TMdrive-MVe3

「e3制御」によるIoT対応が高圧インバータの操業高度化を実現します。

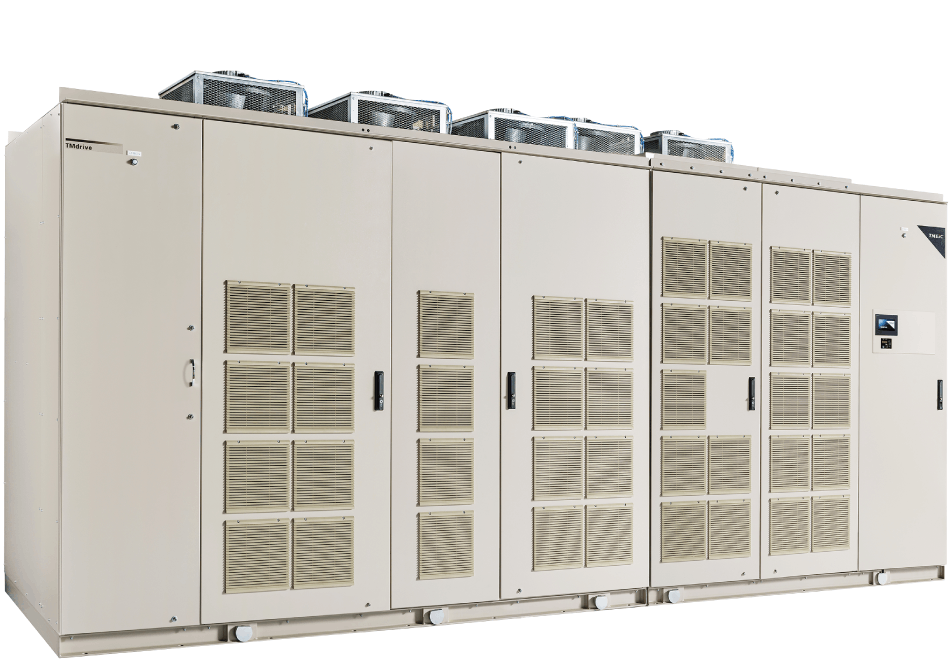

電力会社、水処理施設、および工場内の動力用ファンなどに用いられる高圧モータ。 TMdrive-MVe3は高圧モータを可変速制御できる高圧IGBTインバータです。用途に応じたモータ制御の最適化技術により、工場の優れた生産性と省エネ、CO₂削減に貢献します。また、新たに開発した「e3制御」による工場・プラントのデジタライゼージョン化を推進します。

出力電圧 : 出力容量 3.3kVac : 200～6,000kVA、6.6kVac : 400～12,000kVA、11kVac : 600～20,000kVA

特長

■回転数制御により、大きな省エネ・CO₂排出量削減を実現

ファン、ポンプ、ブロワ等の2乗トルク負荷用途では、インバータの可変速運転により、商用電源（50Hzまたは60Hz）で定速運転した時と比べ大きな省エネルギー効果が得られます。
ファン、ポンプ、ブロワ等に使用する場合の回転数制御方式は、風量（流量）∝回転数、所要動力∝（回転数）³の関係があり、例えば、80％風量（流量）を必要とする場合、回転数制御を実施すれば所要動力=（80％）³≒50％となり大幅な省電力を実現できます。

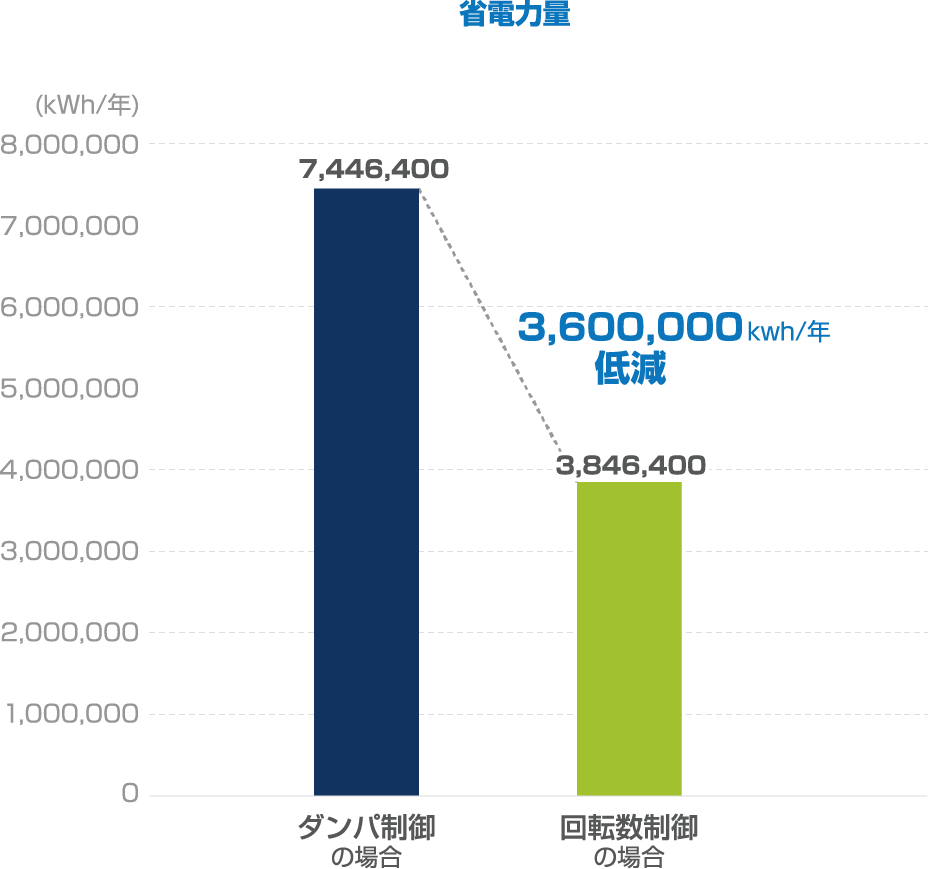

ダンパ制御と回転数制御の差

TMdrive-MVe3の回転数制御方式により、ダンパ制御方式と比較して以下の導入メリットが得られます。

※図は1,100kW-8000時間の例です。
　計算例および計算式の詳細については、製品カタログをご参照ください。

※2 環境省公表「令和3年度の電気事業者別排出係数」の東京電力（株）排出係数値の例。実際の計算では、平成18年経済産業省・環境省令第３号に定める排出係数デフォルト値0.000555t - CO₂/kWhの他、各年度での電気事業者毎の係数「電気事業者別排出係数」を使用してください。

■「e3制御」によるIoT（デジタライゼーション）支援

交流可変速ドライブシステムの豊富な実績を持つTMEIC。
実績あるTMdrive-MVシリーズの主回路技術・高圧モータの可変速用途技術（マルチレベルPWM制御）を継承し、コンパクトな制御装置で高効率を実現する「e3」制御に最新化。
高速・高精度なモータ制御、操業運転時の操作性、利便性を追求したTMdrive-MVe3が、工場・プラントの操業安定を実現します。

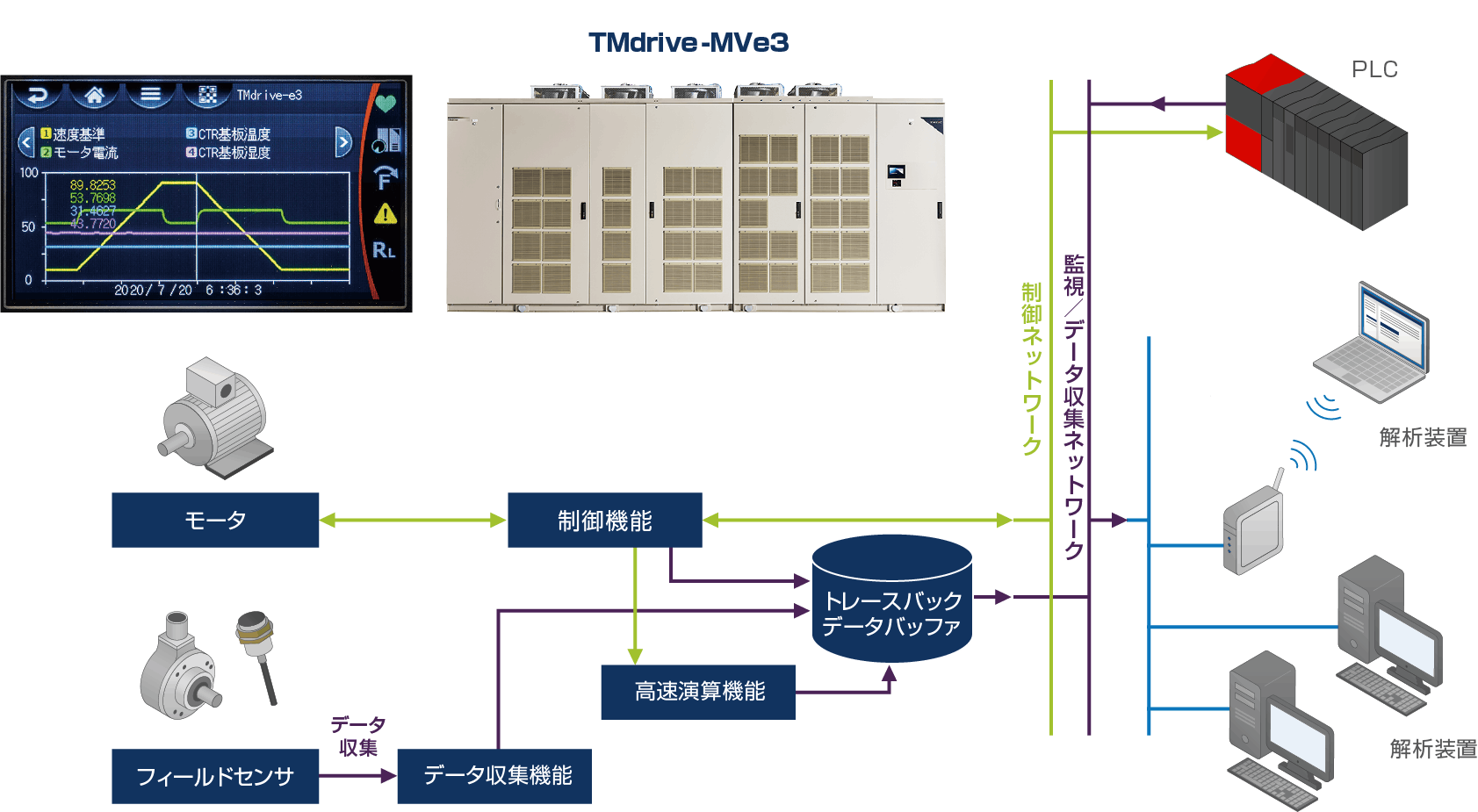

データ収集機能

モータおよびドライブ装置の電流・電圧・速度のような制御データの収集、監視に加え、フィールドデータを収集し、外部の解析装置に送信することでモータにより駆動されるプラント状態も監視することが可能です。TMdrive-MVe3にはフィールドデータを収集するための拡張入出力、用途に応じたデータ加工を行うデータ収集機能、データの一時保存用バッファがあります。さらに、PLC、ドライブ、制御ネットワークから構成される制御系と監視およびデータ収集専用ネットワークを分離することで、制御系のサンプリング周期より高速なデータ収集・外部出力を実現します。また、内蔵されたSDカード(メモリ)による長期履歴データを保管可能です。

高速演算機能

高速演算機能は、周波数解析のようなデータの高速サンプリングが必要な演算を行い、結果の一時保存と上位解析装置への送信を行います。制御機能と高速解析機能、制御ネットワークと監視およびデータ収集ネットワークを分離することで制御ネットワーク、およびドライブのCPU演算負荷を上げることなく高速演算を行うことが可能です。

■プラントに特化したドライブ

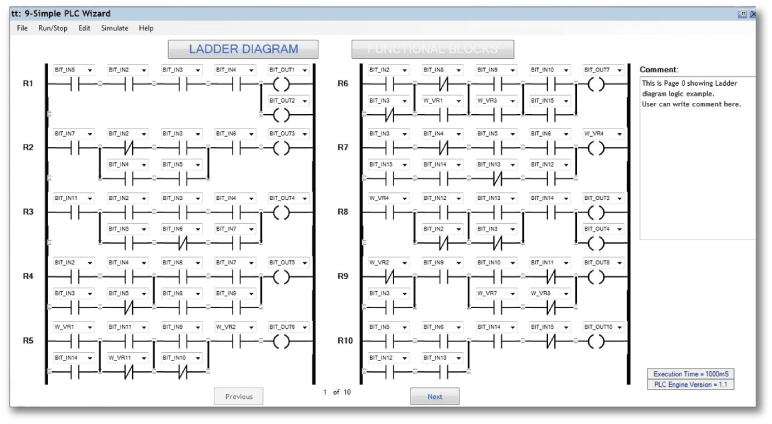

簡易PLC機能

TMdrive-MVe3は簡易的なPLC機能があり、用途・目的に応じてアプリケーションソフトの追加が可能です。
また、I/O基板を追加接続することで外部信号の入・出力点数を拡張できます。

■ダウンタイム削減

容易なパラメータの引き継ぎ

パラメータが保存されたSDカードを新しい基板に差し込むことでドライブの情報の引き継ぎが可能です。

予防保全

有寿命部品の稼働時間を計測し交換時期にアナウンスします。また、突発的な故障を防ぎ稼働率を向上させます。

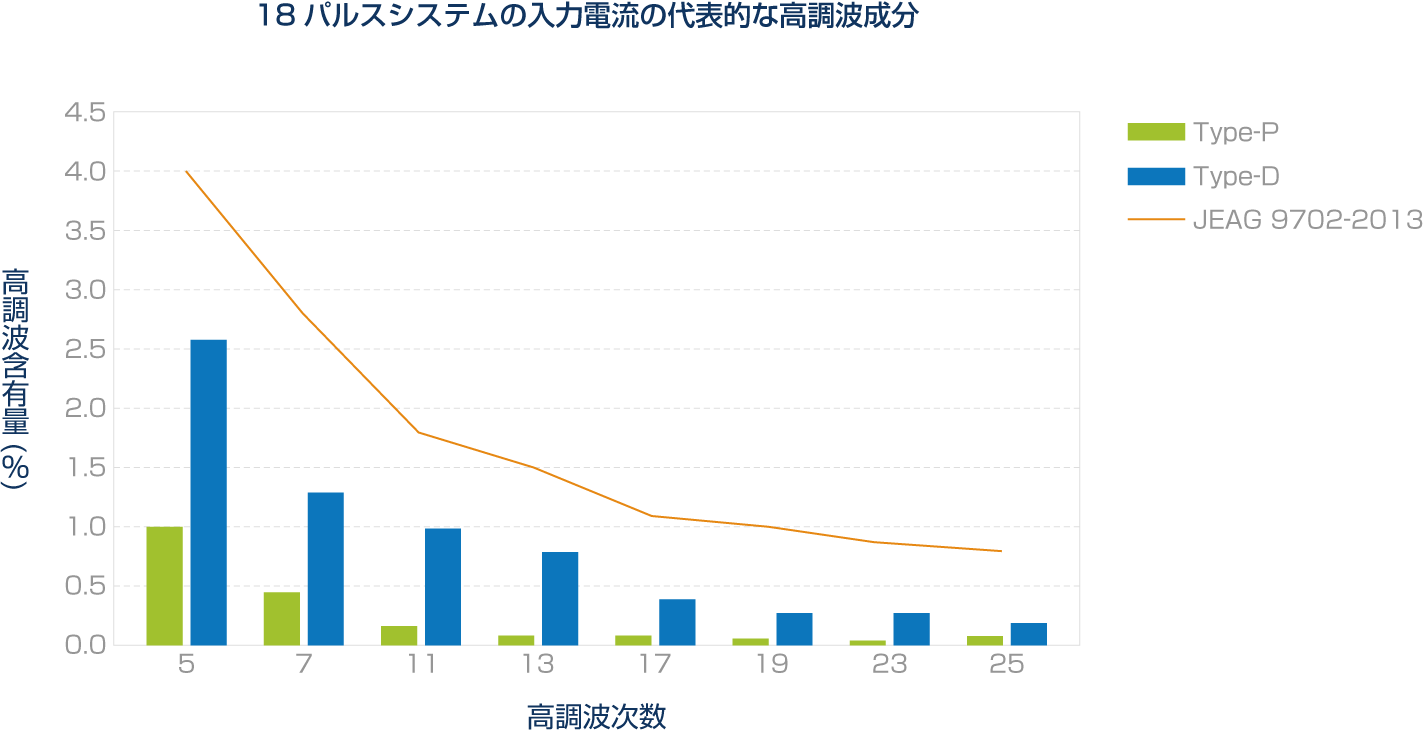

■業界最高レベルの高調波抑制

JEAG（9702-2013）基準を満たす入力高調波の抑制が可能です。

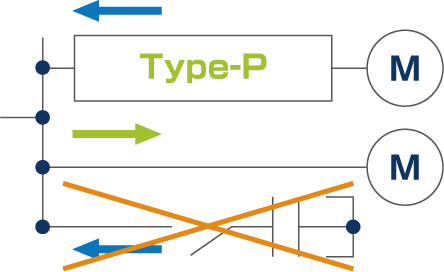

■電源回生機能を搭載（Type-P model）

• 高速応答と安定した急加減速運転
• 減速時は回転エネルギーを電源に戻すため省エネが可能
• スタータ用途では高圧モータを商用電源に投入した後の
  待機時間を有効利用しVAR制御が可能
  （進相コンデンサ不要）

幅広い用途に適用可能

• ファン・ポンプ等の省エネ・節電に最適
• 定トルク負荷用途にも適用可能（ミキサー、キルン、コンベア等）
• 複数台モータのソフトスタータとしても適用可能
• インバータ1台による多数台モータの運用も可能

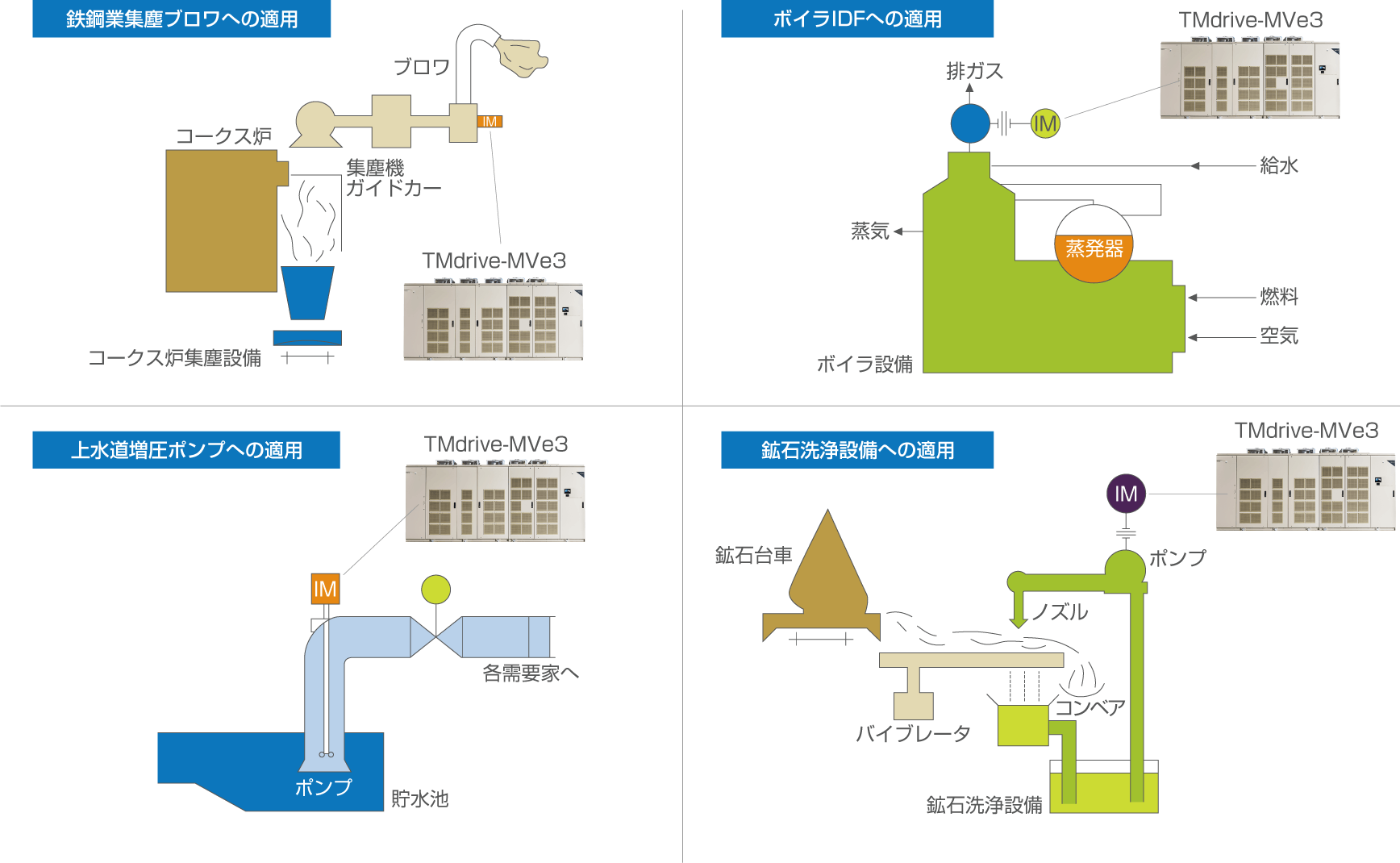

あらゆる産業分野で活躍

交流モータの可変速用途において、さまざまな産業分野の省エネルギ−や機械の性能向上などに幅広く採用されています。

監視・メンテナンス用ツール

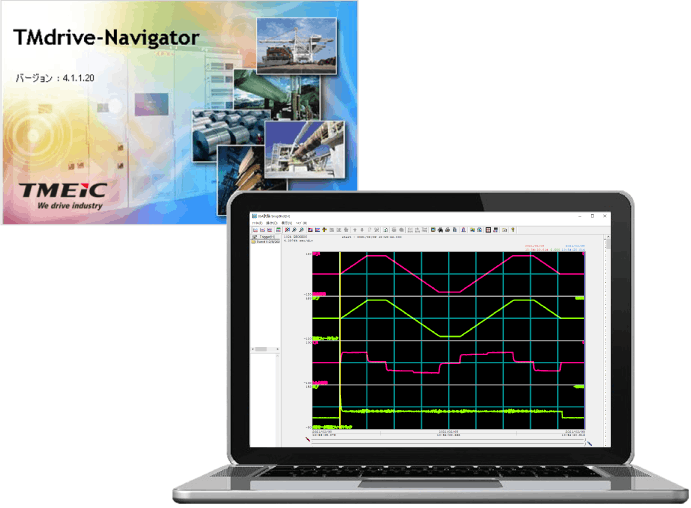

TMdrive-Navigator

調整、保守監視のために開発されたトータルメンテナンスツールです。ドライブパラメータの変更、管理、故障時のドライブデータの収集が可能です。最も効果的な機能を厳選して、効率よく必要なパラメータを調整することが可能です。重故障、軽故障発生時のトレースバックの保存数および記録時間は、従来と比較して増加し、また年単位の長期にわたるデータ保存も可能です。

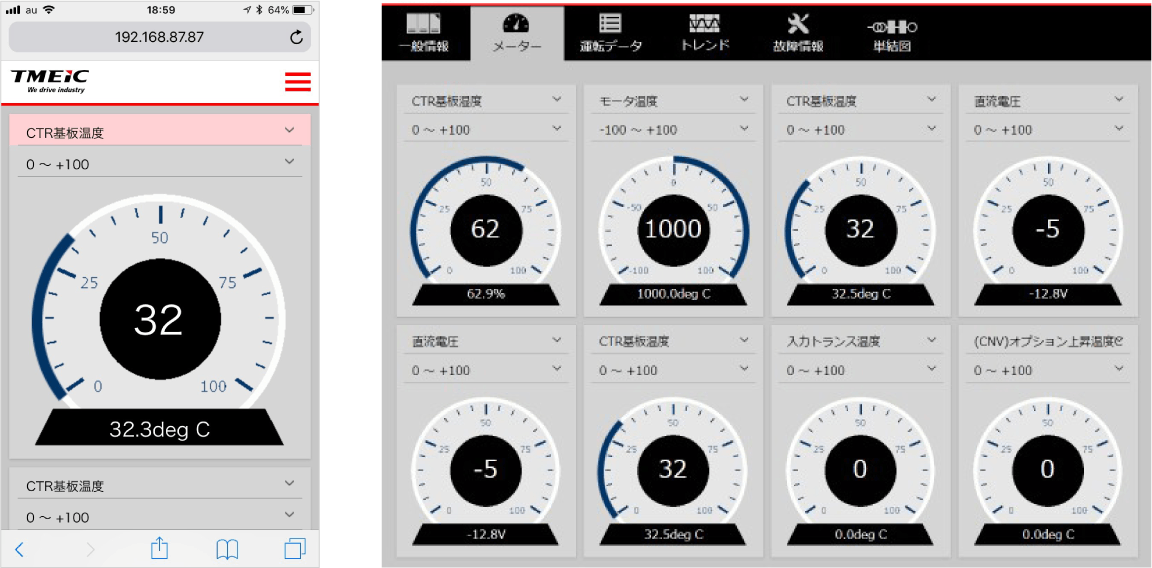

TMdrive-Monitor

スマートフォン、タブレットから、ドライブの運転状態、故障情報を監視することができます。また、故障時にトレースバックデータの吸上げが可能です。

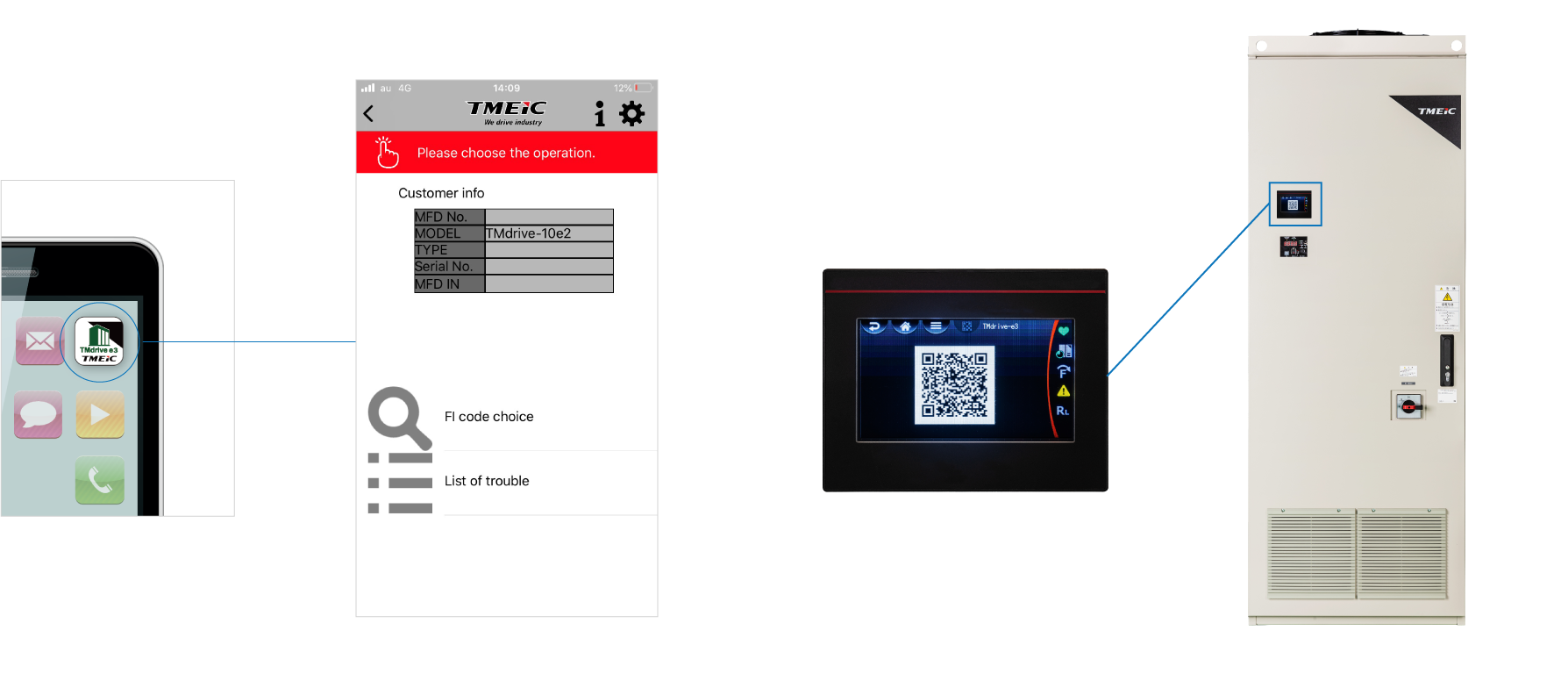

TMdrive-Support

ドライブ盤面の操作パネルに、QRコードが表示されます。スマートフォン、タブレットでQRコードを読み取ることで、定格など装置情報が取得できます。また、故障時に表示されるQRコードを読み取ることで、該当故障のトラブルシューティングが表示されます。
