TMdrive-MVe2

TMdrive-MVe2

ファンやポンプなどを巧みに制御し、
さらなる生産性と、さらなる省エネを。

電力会社、水処理施設、および工場内の動力用ファンなどに用いられるのが高電圧のモータ。それを可変速するのがTMEICのモータドライブ装置です。モータを巧みにコントロールすることで、工場における優れた生産性と、エネルギーコストの削減、CO2削減に貢献する機器です。

3.3kV:200〜1500kVA　4.16kV:500〜1890kVA　6.6kV:400〜3000kVA　11kV:660〜5000kVA

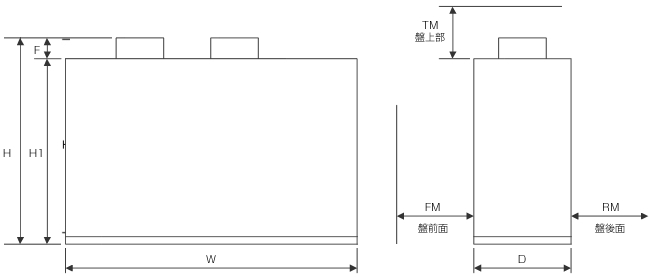

外形図

TMdrive-MVe2
電圧
(kV)		   容量
(kVA）		 W
盤幅
(mm)		 D
奥行
(mm)		 H1
高さ
(mm)		 F
ファン部
(mm)		 H
高さ
(mm)		 FM
前面保守
スペース
(mm)		 RM
後面保守
スペース
(mm)		 TM
盤上部保守
スペース
(mm)
3.3 Aタイプ
※1 		200 2500 900 2100 400 2500 1700以上 20 700以上
300
400
600 2500 1000 2100 400 2500
800
950 3500 1000 2100 490 2590
1100
1300 3500 1100 2100 490 2590
1500
Bタイプ
※1 		200 1900 1200 2100 400 2500
300
400
600 1900 1300 2100 400 2500
800
950 2800 1300 2100 490 2590
1100
1300 2900 1400 2100 490 2590
1500
4.16 Aタイプ
※1 		500 2500 900 2100 400 2500
1000 2500 1000 2100 400 2500
1380 3500 1000 2100 490 2590
1890 3500 1100 2100 490 2590
Bタイプ
※1 		500 1900 1200 2100 400 2500
1000 1900 1300 2100 400 2500
1380 2800 1300 2100 490 2590
1890 2900 1400 2100 490 2590
6.6   400 3200 1000 2100 400 2500
600
800
1000 3400 1000 2100 400 2500
1200
1400
1600
1900 4800 1100 2100 490 2590
2200
2600
3000
11   690 5500 1200 2400 400 2800 1900以上 6000
990
1320
2000
2640
3080 7000 1400 2500 400 2900
3630
4290
5000
  • ※1 Bタイプは標準仕様の場合に適用されます。オプションの内容によってはAタイプになります。
    詳しくはお問い合わせください。
  • ※冷却ファンの数は容量によって異なります。
  • ※盤構造によって盤左右の奥行が異なることがあります。（表は最大のみ）
  • ※盤の背面を壁と密着させる場合は、固定方法、配線方法、工事等を協議する必要があります。
  • ※冷却ファン二重化の外形についてはお問い合わせください。
