モータドライブ装置

•
  • 既設インバータの老朽化により、
    部品調達が
    困難になり
    突発的な設備停止リスクが高まる
  • 更新工事に長期間の設備停止が必要で、

    生産への
    影響が大きい
  • 旧世代インバータでは制御精度・応答性に
    限界が
    あり、
    生産品質の向上が難しい
•
  • ユニット交換だけで最新化でき、外線の差し替え

    のみで
    上位制御装置の改修が不要
  • 従来の半分の工期（最大50%以上低減）で

    更新が完了し、
    設備停止期間を最小化
  • TMdrive-10e3と同一の最新IGBT素子・制御

    ユニットに
    より、制御精度・信頼性を大幅向上

•

  更新・施工性

  • ユニットを入れ替えるだけで
    最新インバータに
    更新可能
    （既設パラメータの見直し設計必要・外線の

    差し替え
    のみ・上位制御装置の改修不要）
  • TMEIC製の低圧IGBT
    インバータと互換性を確保
  • 従来の半分の工期（最大50%
    以上低減）で

    インバータを
    更新可能

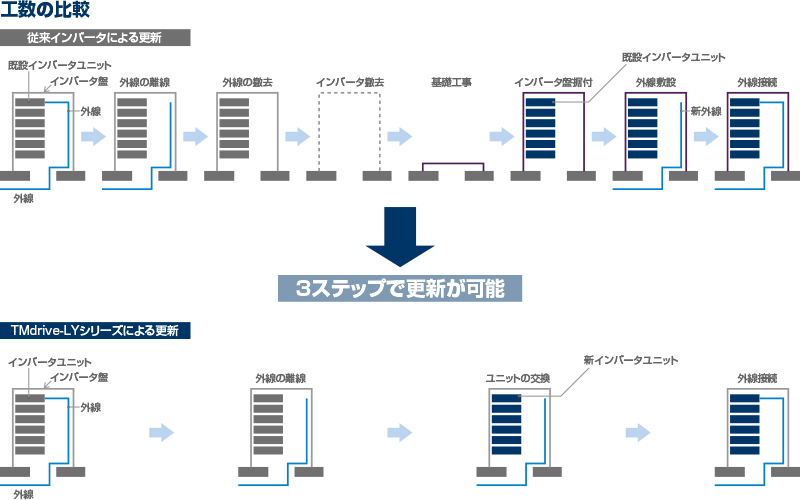

  • 3ステップで更新が完了する
    シンプルな施工手順
•

  高性能・高信頼性

  • TMdrive-10e3と同一のIGBT
    素子・制御ユニット
    を
    搭載し、
    最新インバータと同等の性能を
    実現
  • ドルーピング・自動弱磁束付
    速度制御など
    多彩な

    制御バリエーション
  • TMdrive-Navigatorによる
    調整ツールを標準装備
•

  低圧・小容量

  • 既設設備に対応（TMdrive-10）
  • 既設インバータと同じ

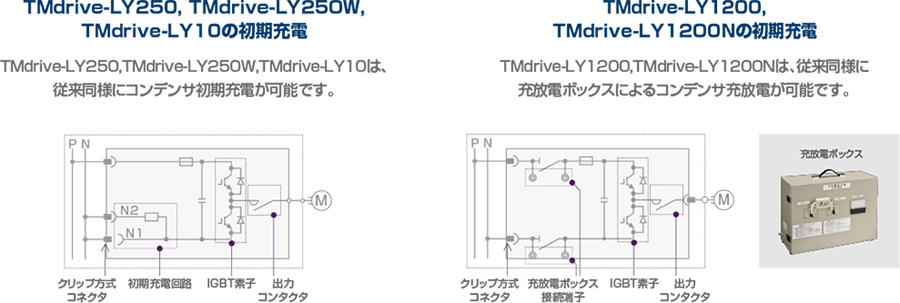

    初期充電機能・操作性を継承
  • 豊富な伝送方式に対応
    （TC-net I/O、PROFIBUS、
    DeviceNet、
    ModBusなど）

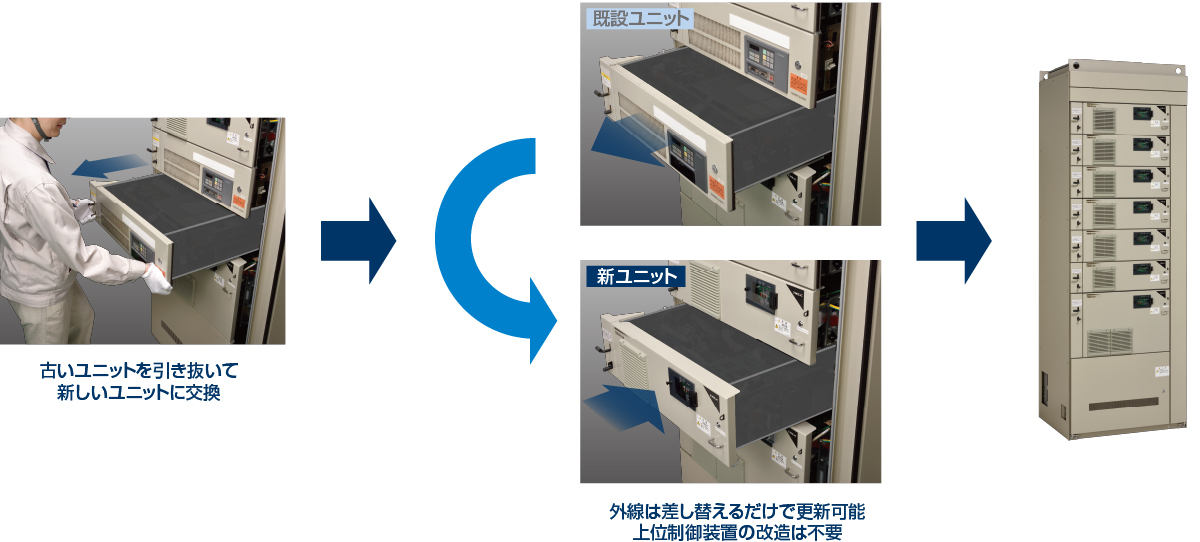

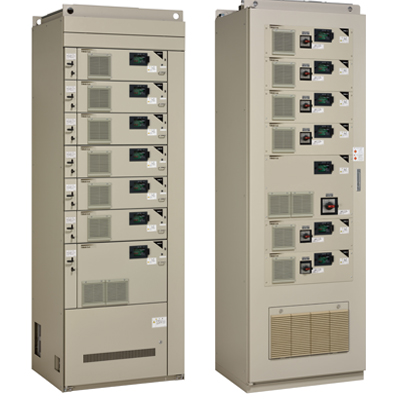

TMdrive-LYは、TMEIC製の低圧IGBTインバータに
対応したリニューアル専用インバータです。
同一寸法・同一収納構造・容量互換性により、
収納盤はそのままにユニットを入れ替えるだけで

最新インバータへの更新が完了します。
対応機種：TMdrive-10

収納盤の交換、外線の撤去・敷設が不要^※と
なり、工事期間の大幅な短縮を実現します。
上位制御装置の更新・改造が不要で、上位制御
装置の改造、調整工数の削減が可能です。
工事の短縮、上位制御装置の更新、改造、
調整の短縮により、設備の休止期間を短縮します。

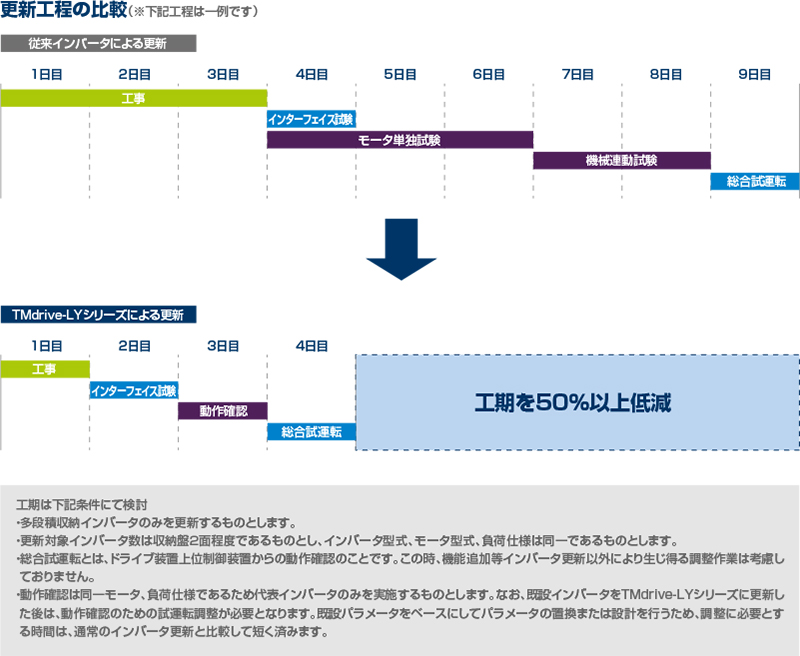

工期は下記条件にて検討

• 多段積収納インバータのみを更新するものとします
• 更新対象インバータ数は収納盤2面程度であるものとし、
  インバータ型式、モータ型式、負荷仕様は同一であるものとします
• 総合試運転とは、ドライブ装置上位制御装置からの動作確認の
  ことです。この時、機能追加等インバータ更新以外により
  生じ得る調整作業は考慮しておりません
• 動作確認は同一モータ、負荷仕様であるため代表インバータ
  のみを実施するものとします
  なお、既設インバータをTMdrive-LYに更新した後は、
  動作確認のための試運転調整が必要となります
  既設パラメータをベースにしてパラメータの置換または設計を
  行うため、調整に必要とする時間は、通常のインバータ更新と
  比較して短く済みます

• ※EMCの観点からは、主回路ケーブルにシールド線を使用すること
  を推奨します
  しかしながら、既設ケーブルがシールド線でない場合、
  そのままお使いになることも可能です
  インバータ周辺の機器にノイズによる誤動作が発生しないよう、
  他の制御線と主回路ケーブルを離すなどの配慮が必要です
