モータドライブ装置

モータを巧みに制御して、
さまざまな産業を支えます。

TMdrive-50

TMdrive-50

モータを巧みに制御して、工場の生産性を最大化します。

「モータを動かす」という点から、みなさんの生活を支える幅広い産業の動力を生み出す装置。これがTMEICのモータドライブ装置です。幅広いランナップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果で知られています。

3.3kV:3000kVA、6000kVA

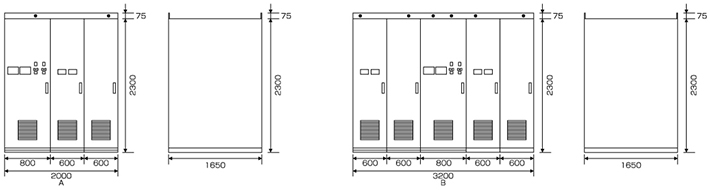

外形図

■コンバータ+インバータ

コンバータ+インバータ
容量(kVA)/フレーム 3000/3000 6000/6000
バンク数 1 2
出力電圧(V) 3400
AC出力電流(A) OL150%−60秒 510 1020
盤外形
(mm)
盤幅 2000 3200
高さ 2300 2300
奥行き 1650 1650
  B
概略質量(kg) 3600 6900
  • 1.チャンネルベースの高さは50mmです(上記外形寸法には含まれておりません)。
  • 2.上記寸法は誘導モータ駆動の場合の寸法です。同期機モータ駆動の場合には、界磁励磁盤が追加となります。
  • 3.盤は前後面保守で、メンテナンス用スペースは、前面に2000mm、背面に1500mm以上必要です。盤上部には、排気スペースとして1000mm以上必要です。
  • 4.上記寸法には、冷却装置は含まれておりません。冷却装置が別置き形の場合には、冷却水の配管はインバータ盤・コンバータ盤の裏面下部にあるフランジ(JIS-10K40A)での取り合いとなります。
  • 5.冷却水の温度は、入側最高32℃(最低温度10℃)を標準としています。
  • 6.ケーブルの引込は、1次2次とも盤下部からです。
  • 7.出力電流値は標準選定時の値です。電圧値も各種制御と関係し、適用する負荷によって取扱が異なる場合があります。
  • 8.設置条件は、屋内(腐食性ガス、粉塵のない場所)、海抜1000m以下、周囲温度0〜40℃、相対湿度5〜85%(結露無し)です。
  • *:コンバータは、IGBT PWMコンバータの他に、ダイオードコンバータ、サイリスタコンバータを用意しています。

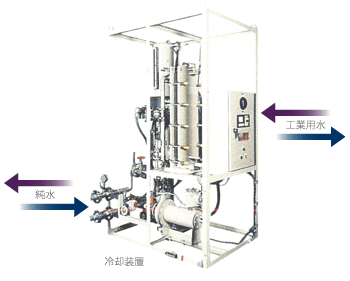

■冷却装置

冷却装置
タイプ 列盤形 別置き形
容量(kW) 60 120
盤寸法
(mm)
盤幅 800 800
高さ 2300 2300
奥行 1050 1050
備考 1バンクタイプ用
工業用水100l/min
2バンクタイプ用
工業用水200l/min
