概要・特長
無停電電源装置(UPS)の動作概要
-
- 50kVA〜500kVAまでの範囲領域をカバー。
- IGBTの性能をフルに生かしたPWM制御により、
より高品質な電源を供給します。 - 商用系統への高調波電流の流入を抑え、
入力電流を常にクリーンにコントロールします。
-
- 常時インバータ給電方式により、電源障害
（停電、
電圧変動、周波数変動、瞬時停電、
瞬時電圧低下
など）
に対して安定化電源として
働きます。 - バイパス・保守バイパス（オプション）により、
故障時や
点検時にも無瞬断で給電を継続します。
- 常時インバータ給電方式により、電源障害
特長
-
高性能
- 多彩なシステム構成が可能
（単一、直列冗長、
一括バイパス並列
冗長、
個別バイパス並列冗長） - 負荷力率1.0に対応（オプション）
- 多彩なシステム構成が可能
-
高効率
- 総合効率93%を達成
（500kVA、力率1.0にて）
- 総合効率93%を達成
-
省メンテナンス
- 電解コンデンサや冷却ファンの
長寿命部品の採用で
保守費用を低減 - リチウムイオン蓄電池の適用で
長寿命化を実現（オプション）
- 電解コンデンサや冷却ファンの

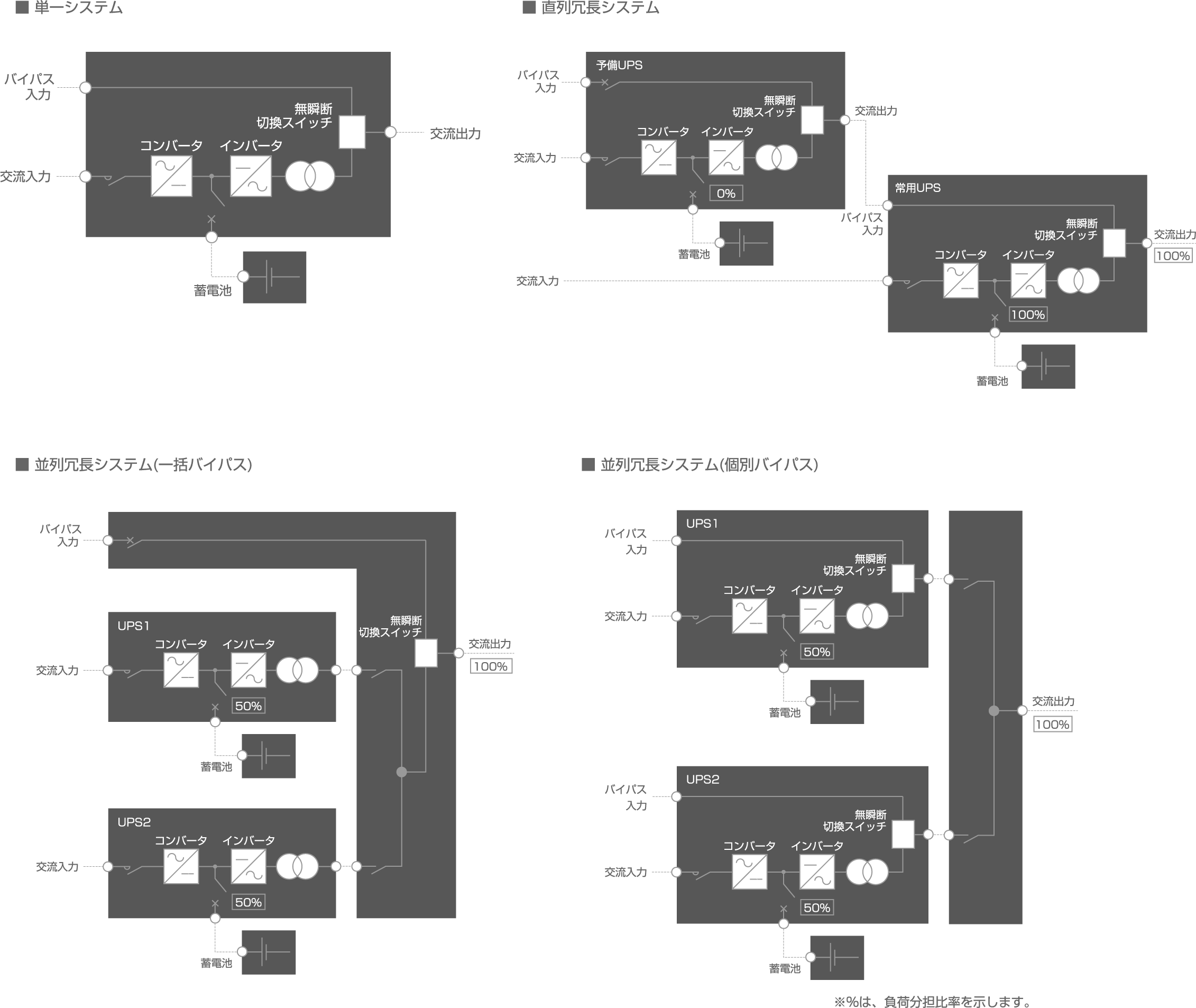

多彩なシステム構成
単一システム、直列冗長システム、並列冗長
システム
（一括/個別バイパス）の4つの構成から
最適な選択が可能です。
また、従来機種（E100）との並列運転を行える
ため、
UPS給電をしながら更新作業が可能です。
単一システム
直列冗長システム
並列冗長システム（一括）

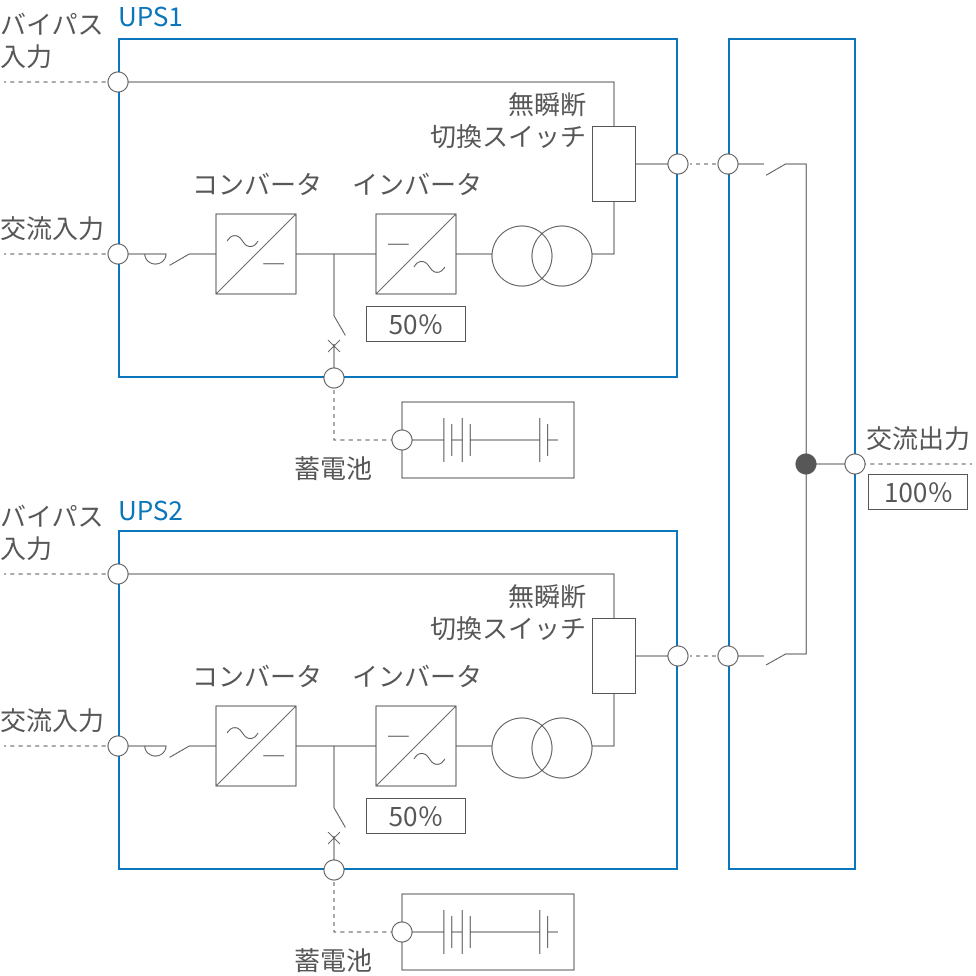

並列冗長システム（個別）
- ※%は、負荷分担比率を示します
| 単一システム | 最小構成のUPSシステム | |
|---|---|---|
| 直列冗長システム | 単一UPSを直列に組み合わせていずれか一台故障しても UPS給電を継続できるように 冗長性を持たせたシステム |
|
| 並列冗長 システム |
一括 バイパス |
並列運転用のUPSと無瞬断スイッチを組み合わせた方式 |
| 個別 バイパス |
単一UPSで並列運転を行う方式 | |
