無停電電源装置(UPS) B200

無停電電源装置(UPS)B200

容量アップ・冗長運転が可能な

高い信頼性を実現した中容量UPS

  • モジュール冗長
  • ホットスワップ
  • 省スペース

概要/特長

仕様

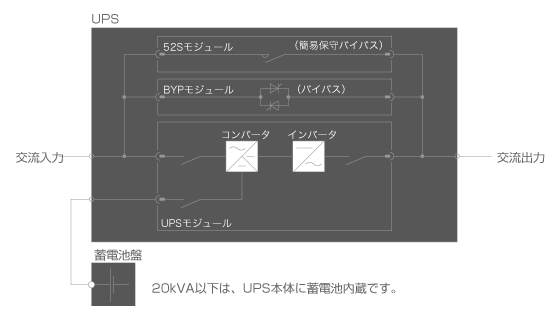

単線結線図

単線結線図
仕様
項目 標準仕様
定格出力
容量
（kVA）		 kVA 7.5 10 15 20 30 40 50
kW 6 8 12 16 24 32 40
交流入力 定格
電圧		 200、210、220V +10%以内
定格
周波数		 50Hzまたは60Hz ±10%以内
相数・
線数		 三相3線
交流出力 定格
電圧		 200、210、220V
定格
周波数		 50Hzまたは60Hz
相数・
線数		 三相3線
定格
負荷
力率		 0.8（遅れ）
電圧
精度		 ±1%以内（負荷0〜100%）
電圧
不平
衡比		 ±1.5%以内（100%不平衡負荷時）
過負荷
耐量		 125%-1分、150%-30秒
周波数
精度		 ±0.01%以内（非同期運転時）
過渡
電圧
変動		 ±2%以内（交流入力停電または復電時）
±5%以内（0⇔100%負荷急変時）
±5%以内（バイパス→UPS切換時）
電圧
整定
時間		 50msec以下
電圧
波形
歪率		 総合2.0%以下（線形負荷時）
総合5.0%以下（100%整流器負荷時）
その他 周囲
温度		 0〜40℃（推奨25℃）
相対
湿度		 30〜90%（結露しないこと）
設置
場所		 屋内（腐食性ガス、塵埃のない場所）
塗装色 マンセル5Y7/1（半ツヤ）
  • ※125%-10分（100%超～125%以下）
    150%-30秒（125%超～150%以下）
