水素製造用 自励式整流器
大電流の直流電源を必要とする
水素製造用の
電解槽に最適。
グリーン水素製造を電源から支える
自励式整流器
概要・特長
仕様
大規模プラントへの拡張性
新型整流器は、拡大が見込まれる再生エネルギー
由来のグリーン水素製造プラントでの使用にも
適しています。
100MW級の大型水素プラントに対しても、1台
当たり数MW級の整流器を複数台組み合わせる
ことで対応が可能です。

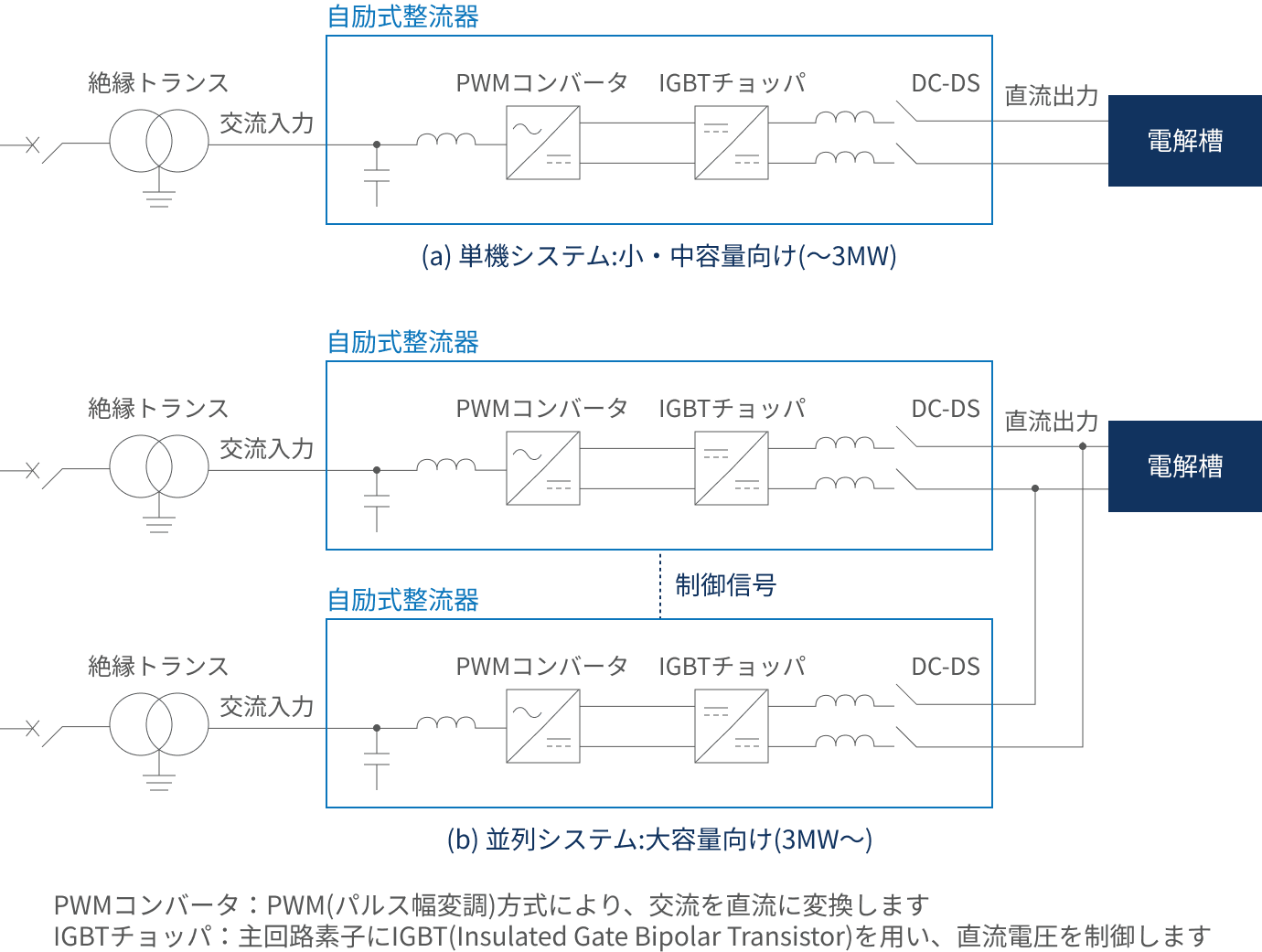

回路図
| 項目 | Type11 | Type12 | Type22 | |
|---|---|---|---|---|
| PWMコンバータ盤 面数 | 1 | 2 | ||
| IGBTチョッパ盤 面数 | 1 | 2 | ||
| 直流出力容量（最大） | AC420/440V | 1,800kW | 3,600kW | |
| AC500V | 1,950kW | 3,900kW | ||
| 直流出力電流（最大） | 3.75kA | 7.5kA | ||
| AC入力仕様（Hz） | 50/60Hz ±2% | |||
| AC入力仕様（V） | AC420/440/500V | |||
| 直流出力電圧（V） | DC50-720V | |||
| 整流方式 | PWM（IGBT）コンバータ + IGBTチョッパ | |||
| 力率 | 0.99以上 | |||
| 高調波 | 高調波ガイドライン、 IEEE519準拠（THDi：5%以下） |
|||
| 直流リップル | 5%（rms）以下（定格点） | |||
| 制御方式 | 定電流制御 | |||
| 冷却方式 | 主回路素子：水冷、他主回路用品：風冷 | |||
| 周囲温度 | 5〜40℃ | |||
| 湿度 | 85%以下（結露なし） | |||
| 標高 | 1,000m以下 | |||
| 設置場所 | 屋内 | |||
| 補機電源 （ご支給 ください） |
純水冷却装置 冷却ファン |
三相-AC200V | ||
| 制御回路 | 単相-AC200V（UPS） | |||
