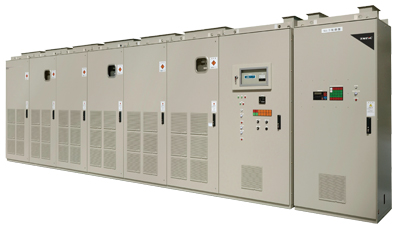

TMdrive-XL85

天然ガスの液化、パイプラインによる輸送、石油化学工場でのプロセスまでを一手に。
採掘された天然ガスを液化しパイプラインで輸送するのに使う大容量コンプレッサや、石油化学プロセスにはモータが必須です。
大容量モータドライブ装置は、これを制御するのに欠かせません。この規模の装置となると製造できる会社は世界でも希。
TMEICは高い信頼性と効率を求められる優れた製品を提供しています。
7.2kV:Max.120MVA
- 概要/特長
- カタログ
概要/特長
コンバータ回路方式 | 36パルスダイオードコンバータ |
---|---|
インバータ回路方式 | 5レベルPWM(*1) |
インバータ回路素子 | GCT |
冷却方式 | 水冷 |
出力電圧 | 7.2 kV |
最大容量 | 120MVA(4×30MVA) |
過負荷耐量 | 110%-1分間 |
最高出力周波数 | 60 / 200Hz |
速度制御方式 | V/f制御、センサレスベクトル制御 |
対象モータ | 誘導モータ、同期モータ |
用途 | 大容量コンプレッサ |
特長 | LCI、サイクロンコンバータに比べて高効率、高力率、低高調波 |
回路図 | ![]() |
*1 PWM:Pulse Width Modulation
