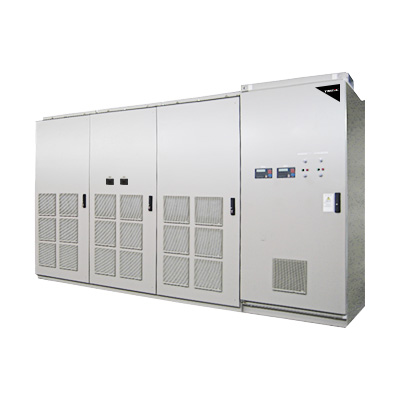

TMdrive-XL80

TMdrive-XL80

天然ガスの液化、パイプラインによる輸送、石油化学工場でのプロセスまでを一手に。

採掘された天然ガスを液化しパイプラインで輸送するのに使う大容量コンプレッサや、石油化学プロセスにはモータが必須です。
大容量モータドライブ装置は、これを制御するのに欠かせません。この規模の装置となると製造できる会社は世界でも希。
TMEICは高い信頼性と効率を求められる優れた製品を提供しています。

3.8kV:Max.30MVA

概要/特長

コンバータ回路方式 12パルスまたは24パルスダイオードコンバータ
インバータ回路方式 3レベルPWM-NPC(*1)
インバータ回路素子 GCT
冷却方式 水冷
出力電圧 3.8 kV
最大容量 30MVA(2×15MVA)
過負荷耐量 110%-1分間
最高出力周波数 60 / 100Hz
速度制御方式 V/f制御、センサレスベクトル制御
対象モータ 誘導モータ、同期モータ
用途 大容量コンプレッサ、大容量単機用途一般など
特長 低入力高調波、速度センサ不要
回路図 入力変圧器

*1 PWM:Pulse Width Modulation
