E2P-TYPE3kVA5kVA

100V-5kVA
- 小形・軽量化の実現(当社3kVA比:体積39%、質量29%削減)
- 常時インバータ給電方式
- 停電時無瞬断切換
- 自動電圧調整機能(AVR)100V +38V, −40V入力でも
100V出力(バッテリ不使用) - 設定ソフト(無償提供)によりUPSの設定変更が可能
(OSシャットダウン機能はサポートしていません。) - 出力ディレイ制御
- 多数台UPS一括制御(オプション)
- バッテリ放電終止後の復電時自動再起動機能搭載(セレクタブル:設定ソフト使用)
- バッテリ延長ボックス接続コネクタ付
仕様

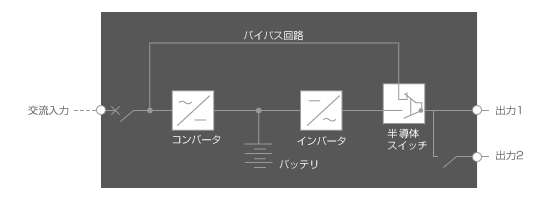

■ブロック図
■仕様
タイプ | E2プラスタイプ | ||
---|---|---|---|
形式 | ECE2P-U10030L | ECE2P-U10050L | |
定格出力容量 | 3kVA/2.1kW | 5kVA/3.5kW | |
給電方式 | 常時インバータ給電方式 | ||
交流
入力 |
相数 | 単相2線 アース付端子台 | |
電圧 | 100V +38%、-40% (注1) | ||
周波数 | 50-60Hz(自動切換)±5%以内 (注2) | ||
入力容量 | 3kVA | 5kVA | |
交流
出力 |
相数 | 単相2線 アース付端子台 | |
電圧 | 100V±3% (注3) | ||
電圧波形
ひずみ率 |
3%以下(線形負荷にて定格運転時) | ||
過渡電圧
変動 |
±5%以内(負荷急変及び停電時) | ||
定格電流 | 30A | 50A | |
周波数 | 50-60Hz(自動切換)±0.1%(自走時)以内 | ||
過電流耐量 | 定格電流(実効値)の150%-5秒(バイパス時150%-60秒) (注4) | ||
負荷力率 | 0.7遅れ(0.6〜1.0遅れ) | ||
切換時間 | 停電および復電時、バイパス切換時:無瞬断(半導体スイッチ) | ||
バックアップ時間 (注5) | 10分(1.4kW負荷時)、
6分(定格2.1kW負荷時) |
10分(2.3kW負荷時)、
6分(定格3.5kW負荷時) |
|
充電時間 | 24時間にて満充電(バッテリ延長オプション使用時を除く) | ||
冷却方式 | 風冷 | ||
周囲温度 | +0℃〜+40℃(使用推奨温度+15℃〜+25℃) | ||
相対湿度 | 30%〜90%(結露しないこと) | ||
外形寸法(mm) | W:154, D:640, H:478 | W:229, D:640, H:689 | |
質量 | 48kg | 82kg | |
騒音 (注6) | 47dB(A)以下 | ||
発生熱量 | 430W(370kcal/h) | 660W(570kcal/h) | |
換気量 | 2.1m3/h | 3.5m3/h | |
インタ
フェース |
RS-232C
インタフェース |
D-sub9ピン(UPS側メスコネクタ) | |
接点インタ
フェース |
オプション | ||
リモート
端子 |
オプション(接点インタフェース上) | ||
多数台UPS一括制御 | オプション(多数台のUPSの順次出力停止ディレイを設定) | ||
出力ディレイ | コンセント(端子台)を2グループに分け時間差(出荷時設定:0秒)を設けて投入 | ||
EMI ノイズ | VCCIクラスA適合 |
本装置は、負荷100%時、入力電圧が80Vに下がるとバッテリによるバックアップ運転を開始します。また、60%以下の負荷時、入力電圧が60Vに下がるまでバックアップ運転を行わず、出力電圧を100Vキープします。
入力周波数の同期範囲選択は、1,2,3,5Hzの4種類。通信にて可変。出荷時設定は1Hz。
UPS個別に、UPS設定ソフト(無償、UPS-CONF)にて、個別に出力電圧補正を実施の場合、通常の運転(バッテリ・バックアップ時除く)状態において、出力電圧精度 ±3% となります。なお、工場出荷時の状態では、出力電圧精度 ±4% となります。また、バッテリ・バックアップ運転時は、95V(−5%)以上を確保します。
過電流耐量を超える電流に対してはUPSにて装置保護のためにバイパスを含めて電源が遮断される場合があります。UPSの負荷側に接続される負荷に関しては装置の始動時に必要となる電流値を十分に吸収できるUPS容量の選定をお願いします。
初期特性、周囲温度25℃、満充電時における特性です。負荷消費電力(W)は、抵抗模擬負荷による期待値です。期待寿命5年間のバッテリを使用しています。
騒音は無響音室にてUPS装置の正面から1m離れた位置で測定した値(JEM 1464)です。設置場所の環境(反射音などの影響)により、騒音値がカタログ仕様値を超過する場合があります。
