E2P-TYPE3kVA5kVA

100V-5kVA
- 小形・軽量化の実現(当社3kVA比:体積39%、質量29%削減)
- 常時インバータ給電方式
- 停電時無瞬断切換
- 自動電圧調整機能(AVR)100V +38V, −40V入力でも
100V出力(バッテリ不使用) - 設定ソフト(無償提供)によりUPSの設定変更が可能
(OSシャットダウン機能はサポートしていません。) - 出力ディレイ制御
- 多数台UPS一括制御(オプション)
- バッテリ放電終止後の復電時自動再起動機能搭載(セレクタブル:設定ソフト使用)
- バッテリ延長ボックス接続コネクタ付
- 概要/特長
- 仕様
- 外形図
- バックアップ時間特性
- インターフェース
インターフェース
■主回路

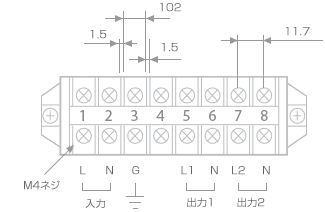

3kVA 端子台詳細
5kVA 端子台詳細
(注)入出力端子台の出力2は出力1に対し、出力ディレイ機能(後入れ、先切り可能な)端子台。入出力は端子台となっておりますので、電源の配線工事が必要です。電源ケーブルの選定は取扱説明書を参考にしてください。
出力容量 | 端子 | 入力ブレーカ |
---|---|---|
3kVA | M4ネジ | 30A |
5kVA | M6ネジ | 50A |
![]() |
(注)UPSへの入力電源供給用ブレーカは左表の入力ブレーカ容量より1ランク大きくしてください。 |
■制御回路

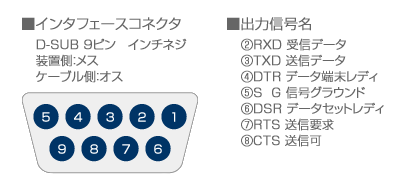

RS-232Cインタフェース
別売ソフトウェア「ECパワーモニタ」(UPS-ECPM) ・「EC7020ユーティリティ」(UPS-EC7020) ・の付属インターフェースケーブルをこのRS-232Cインタフェースコネクタに接続します。
接点インタフェース(オプション)
オプションのページの接点インタフェースボード(ECE1P-CTT1)を参照願います。
