Little star
無停電電源装置
小容量UPS

コンピュータシステムを
バックアップ

オプション

本体オプション

項目 説明 対応機種 形式末尾
追加文字
E1P E2P E3P-N F1
1/1.4/1.5/2 3/5 5/7.5/10/15/20 1/1.5
① バックアップ時間(20分) 標準10分のバックアップ時間を20分にします。
(注4)
★ ●
(注1)
B2
(E1P/E2P)
② バックアップ時間(30分) 標準10分のバックアップ時間を30分にします。
(注4)
★ ●
(注1)
B3
(E1P/E2P)
③ 周波数固定(50Hz) 出力周波数を50Hzに固定します。入力電源の周波数が60Hzであっても出力周波数は50Hzになります。バイパス回路は取り外します。   FC
④ 周波数固定(60Hz) 出力周波数を60Hzに固定します。入力電源の周波数が50Hzであっても出力周波数は60Hzになります。バイパス回路は取り外します。   FD
⑤ 出力電圧変更(120V)(注5) 入出力電圧を120Vまたは入力電圧を100Vとし、出力電圧を120Vとします。バイパス回路は取り外します。   VC
(E1P)
⑥ 出力電圧変更(100V単一出力)(注5) 単相3線出力または単相2線による200V出力より単相2線100V単一出力に変更します。       (注1)
⑦ 出力電圧変更(200V/100V・100V出力)(注5) 出力電圧を200V/100V・100Vに変更します。
⑧ 出力電圧変更(220V/110V・110V出力)(注5) 出力電圧を220V/110V・110Vに変更します。バイパス回路は取り外します。       (注1)
⑨ 出力電圧変更(240V/120V・120V出力)(注5) 出力電圧を240V/120V・120Vに変更します。バイパス回路は取り外します。       (注1)
⑩ 入出力電圧変更(注5) 入出力電圧を100Vに変更します。       (注1)
入出力電圧を200Vに変更します。
⑪ メンテナンス・バイパス 24時間連続運転の負荷装置にUPSを適用する場合、このメンテナンス・バイパス回路を設けることにより、電力の供給を止めることなく、安全にUPSの保守を行えます。
(注10)

(注10)
  MB
(C4を除く)
⑫ 停電信号(接点)遅延変更 停電信号の出るタイミングを遅らせます。(出荷時設定:10秒)0~99秒に設定変更できる機種もあります。お問い合わせください。 (注1)
⑬ UPS-CONV 接点信号変換ケーブル(0.2m)CIEMAC/NOVELL用。
⑭ 端子台変換コネクタ(SUBCON9F) DSUBコネクタをネジ留め式に変換。
(注3)

(注3)

(注3)

⑭ RoHS対応(phase1) プリント基板のハンダ杙(鉛フリー)、鉄板、ネジ等はRoHS規制に対応しています。※詳細はP4の(注1)を参照ください。 標準 標準 標準
⑮ 深放電防止機能
(停電時規定時間経過後出力遮断)
PV-PCS(太陽光発電システム)用途などに最適な深放電防止機能を有効に設定して出荷。
(標準出荷品のUPS本体操作部にて本機能を有効化できます。)
      PV

★外付オプションのバッテリ延長ボックス(ECE1P-B3S2PYB)を使用すれば、バックアップ延長できます。

PAGE TOP

無償配付ソフトウェア

項目 形式 説明 対応機種
E1P E2P E3P-N F1
1/1.4/1.5/2 3/5 5/7.5/10/15/20 1/1.5
① 設定ソフトウェア UPS-CONF UPSの設定を変更するパソコンソフトウェアです。インタフェースケーブルは、市販の9P/9Pクロス・ケーブル+ジェンダーチェンジャか、C2RS-9F3(オプション)を使用してください。
Windows 95 / 98、Windows NTにて動作。
無償・無保証のソフトウェアです。
  • 変更可能設定値:出力電圧・運転モード・ONディレイ・OFFディレイ・リモートOFFディレイ・ブザー・自動起動・復電時起動
  • 表示:入出力電圧・入出力電流・入出力周波数・内部温度・停電回数・バッテリ残存寿命・故障履歴
  • 入手方法:弊社営業窓口にお問い合わせください。


PAGE TOP

外付オプション

項目 形式 説明 対応機種
E1P E2P E3P-N F1
1/1.4/1.5/2 3/5 5/7.5/10/15/20 1/1.5
① 固定金具(注7) E1TK-TL UPSを床面に固定し、不用意に移動しないように固定する金具です。
形式 適用UPS
E1TK-TL E1プラスタイプ
A210-TKTL A/B F1タイプ
(注2) (注2)
(注1)
② PCサーバー用インタフェースケーブル UPS-9F3 Windows NTのUPSサービス機能に対応するインタフェースケーブルです。
(ケーブル長1.8m)
形式 使用ポート コネクタ形状
UPS-9F3 RS-232Cポート Dサブ9ピン

(注3)

(注3)

(注3)
③ RS-232Cインタフェースケーブル C2RS-9F3
C2RS-25M3
コンピューターのRS-232Cポートの形状により選択下さい。(ケーブル長5m)
形式 コネクタ形状
C2RS-9F3 Dサブ9ピン
C2RS-25M3 Dサブ25ピン
④ 接点インタフェースボード ECE1P-CTT1
ECE1P-CTT3
CTT1:インタフェースケーブル無し
CTT3:一般用全数配線ケーブル付(2m)

⑤ 一括制御ボード ECE1P-CTT2 多数台のUPSを一斉起動したり、出力停止を一斉または順次時間差をつけて制御するインタフェースです。(設定ソフト要)
⑥ SNMPエージェントボード RMTI-INT-R4 10BaseTケーブルなどでネットワークに接続すると、NMS(NetworkManagement System)ソフトを利用して、UPSの監視をできるオプションです。(お問い合わせください)
(注6)

(注6)

(注6)
⑦ バッテリ延長ボックス タワータイプ:ECE1P-B3S2PYB
ラックマウントタイプ:ECE1P-B32S2PYR
停電時のバッテリバックアップ時間を延長するオプションです。
UPS本体との接続コード付属。
60cm:タワー
30cm:ラック
増設個数 1 2
1kVA(600W) 24分 40分
1.5kVA(900W) 24分 36分
2kVA(1200W) 16分 24分

(注4)

(注8)

(注11)
⑧ 入力電源ケーブル C2PC-20A 入出力端子台に接続して使用する引掛式20Aプラグ付ケーブル(長さ:5m)です。 2kVA
専用

⑨ iSeriesサーバー用
インタフェースケーブル
UPS-AS4 日本IBM株式会社が供給するiSeriesサーバー(旧名称 AS/400)と接続するインタフェースケーブル(長さ:3m)です。
(注3)

(注3)

(注3)
⑩ ラックレール UPS-RACKRAIL1 EIA19インチラックに収納するためのラックレールです。ラックレール可変長は630~1,000mm。付属取付ネジはM5タイプです。
⑪ ラックベース A210-RACKUNIT1 EIA19インチラックに収納するパレットでラックレールとペアで使用します。
⑫ 滑り止めクッション A210-FLPROT UPS底面取付け方式です。

●対応  ▲一部制約有り(別途お問い合わせください。)

形式については、別途お問い合わせください

固定金具標準付属。

オプションの接点インタフェース(ECE1P-CTT1)が必要です。

ラックマウントタイプECE1P-U10014LRM(100V-1.4kVA)を除く。

入力電圧・相数線数・周波数および出力電圧・相数線数・周波数を明示の上ご指示願います。

詳細はお問い合わせください。

簡易転倒防止金具であり、耐震性を保証するものではありません。

20分、30分バックアップの専用バッテリボックスの形式はお問い合わせください。

上記別売りソフトウェアの製造元は株式会社アイエスエイ(URL http://www.isa-j.co.jp

メンテナンスバイパス(簡易型UPS裏面取り付け方式で取り外し可能)対象機種:E3プラスNタイプの200V入出力(含単相3線出力)、E2プラスタイプ

お問い合わせください。

PAGE TOP

F1TYPE,E1プラスTYPE,E2プラスTYPE用オプション(別売)

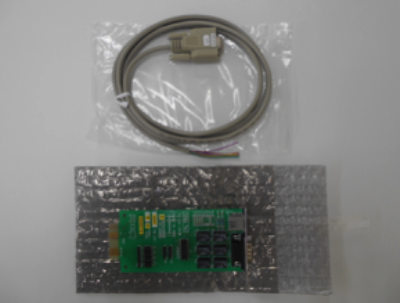

接点インタフェースボード

UPSの状態監視や運転制御を行うためのインタフェースです。なお接点信号入力制御のサーバー用途として、Windows NTのサービス機能があります。本機能を利用することで停電発生を検出して、サーバをシャットダウンし、UPS出力を停止することができます。RJ-11コネクタを使用すれば、リモートON/OFFが可能です(リモートON/OFF用ケーブルは付属しません)。

RJ-11コネクタ
本写真はECE1P-CTT1を示しています。ECE1P-CTT3にはインタフェースケーブル(2m)が付属します。

シリアル/接点インタフェース標準装備

電圧後、電流値共にこの数値を超過しないようにしてください。

2番ピンを基準して負→正でUPS停止(バッテリ運転時のみ有効)。
負は(-3 〜 -15V)、正は(+3 〜 +15V)とします。

コネクタRJ-11(6ピン)

商 品 名 接点インタフェースボード
形 式 ECE1P-CTT1 ECE1P-CTT3
適用UPS Little star F1タイプ、E1プラスタイプ、E2プラスタイプ
パッケージ内容 オプション基板、
取扱説明書
オプション基板、
9ピン全配線、
インタフェースケーブル(2m)、
取扱説明書

(注)インタフェースケーブル(2m)は、オプション基板側の接続がD-SUBコネクターで他方は端末処理をしていないケーブルが9本の構成となっています。

一括制御ボード

多数台のUPSを一斉起動したり、出力停止を一斉または順次時間差をつけて制御するインタフェースです。

一括制御ボード

図版

付属ケーブルはD-sub 9ピンコネクタをマスターUPS側に、RJ-11コネクタをスレーブUPS側に接続します。

商 品 名 一括制御ボード
形 式 ECE1P-CTT2
適用UPS Little star F1タイプ、E1プラスタイプ、E2プラスタイプ
パッケージ内容 オプション基板、付属ケーブル(1.8m)、取扱説明書

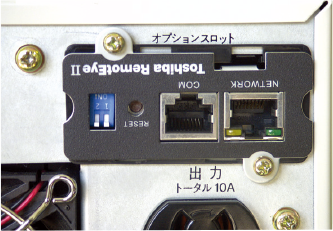

SNMPエージェントボード

10BaseTケーブルなどでネットワークに接続すると、NMS(Network Management System)ソフトを利用して、UPSの監視をできるオプションです。
※お問い合わせ下さい。

SNMPエージェントボード

●状態表示
緑色LED 黄褐色LED 状態
点灯 消灯 正常
点滅 消灯 データ通信中
消灯 点滅 IPアドレス未設定
点灯 点灯 故障
消灯 消灯 制御電源低下
点灯 点滅 ファームウェア更新モード
商 品 名 SNMPエージェントボード
形 式 RMTI-INT-R4
適用UPS Little star E1プラスタイプ、E2プラスタイプ
パッケージ内容 オプション基板、英文取扱説明書、
英文CD-ROM、設定用付属ケーブル(1.8m)

バッテリ延長ボックス

停電時のバッテリバックアップ時間を延長するオプションです。1.4kVAはバッテリ延長できません。

① 対象UPSはE1プラスTYPEとE2プラスTYPE

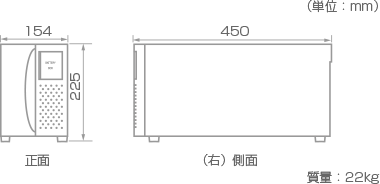

●タワータイプ

バッテリ延長ボックス タワータイプ

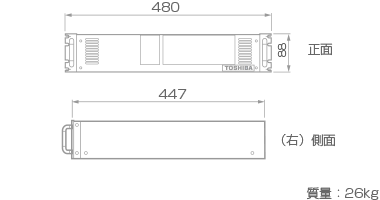

●ラックマウントタイプ

バッテリ延長ボックス ラックマウントタイプ

増設個数 0 1 2
1kVA(550W) 10分 34分 66分
1.5kVA(900W) 12分 25分 41分
2kVA(1100W) 10分 19分 32分
3kVA(1400W) 10分 18分 29分
5kVA(2300W) 10分 15分 20分

*左表の値は本体内蔵バッテリとバッテリ延長ボックス内蔵バッテリを組み合わせた時の推定値です。

*F1タイプは、お問い合せください。

商 品 名 バッテリ延長ボックス
形 態 タワータイプ ラックマウントタイプ
形 式 ECE1P-B3S2PYB ECE1P-B3S2PYR
適用UPS Little star E1プラスタイプ、E2プラスタイプ
バッテリ容量 252Ah・セル
外形寸法(mm) W:154,D:450,H:225 W:480,D:447,H:88(対応2U)
質量 22kg 26kg
UPS本体との接続コード付属 60cm 30cm

②対象UPSはE2プラスTYPE

増設蓄電池外付タイプ(20分、30分延長)

バックアップ
時間延長
バッテリ・ファン
期待寿命
(年)
バックアップ
時間(分)
バッテリボックス
形式
UPS容量 UPS

バッテリ幅
W(mm)
奥行D(mm) 高さH(mm) バッテリ質量(Kg) バッテリBOX数 UPS

バッテリ質量
(Kg)
タイプB2 5 20(2100W負荷時) ECE2P-B3S05PS 3kVA 558 640 689 73 1 121
20(3500W負荷時) ECE2P-B3S07PS 5kVA 633 640 689 91 1 173
タイプ
B3
5 30(2100W負荷時) ECE2P-B3S07PS 3kVA 558 640 689 91 1 139
30(3500W負荷時) ECE2P-B3S12PS 5kVA 633 640 689 136 1 218

*バックアップ時間が1時間以上の蓄電池の充電には数日間に渡る非常に長い時間が必要になります。バックアップ時間は、1時間未満を目安にお考え下さい。

*蓄電池には寿命があります。寿命は、使用する電池の種類や温度条件、放電の頻度により大きく左右されます。交換の時期にご注意願います。

ラックレール(E1プラスType,F1 Type)

EIA19インチラックに収納するためのラックレールです。

ラックレール(E1プラスType,F1 Type)

商 品 名 ラックレール
形 式 UPS-RACKRAIL1
適用ラック EIA 19インチラック
適用UPS Little star F1タイプ、E1プラスタイプ(ラックマウントタイプ)
レール長(mm) 630~1,000(可変長)
内容 ラックレール(左右対)1式、レール固定/UPS固定ネジ1式
質量 2.9kg

PAGE TOP

入力/出力電圧変更
(100V入出力・200V入力/単相2線(200V)出力・200V入力/単相2線(100V) 単一出力)

  • ・100V入出力
  • ・200V入力/単相2線(200V)出力
  • ・200V入力/単相2線(100V)単一出力

トランス取付にて、100V入出力、200V入力/単相3線(100V/200V)出力または200V入力/単相2線(100V)単一出力に対応します。

定格出力容量 5kVA 7.5kVA 10kVA 15kVA 20kVA
UPS形式
単相2線入力
単相2線/3線出力
200V 2線入力 200V 2線出力 ECE3P-U23050N ECE3P-U23075N ECE3P-U23100L ECE3P-U23150L ECE3P-U23200L
200V 2線入力 100V/200V 3線出力 ECE3P-U2A050N ECE3P-U2A075N ECE3P-U2A100L ECE3P-U2A150L ECE3P-U2A200L
200V 2線入力 100V 2線出力 ECE3P-U20050N ECE3P-U20075N ECE3P-U20100L ECE3P-U20150L ECE3P-U20200L
100V 2線入力 100V 2線出力 ECE2P-U10050L ECE3P-U10075L ECE3P-U10100L ECE3P-U10150L ECE3P-U10200L

PAGE TOP

F1-TYPEシステム構成オプションと増設バッテリ

① タワー型標準構成

タワー型標準構成
品名 手配形式 付属品 単独手配品
(必要により)
数量
UPS ECF1-U100** バッテリ付属品   1
固定金具     ECF1-TKTLA 1

② タワー型バッテリ1箱追加

タワー型バッテリ1箱追加
品名 手配形式 付属品 単独手配品
(必要により)
数量
UPS ECF1-U100** バッテリ付属品   1
増設バッテリA ECF1-B3S1PT ECF1-BECT(17cm),
故障信号ケーブル
  1
固定金具     ECF1-TKTLB 1

③ タワー型バッテリ1箱追加(重ね置き)

タワー型バッテリ1箱追加(重ね置き)
品名 手配形式 付属品 単独手配品
(必要により)
数量
UPS ECF1-U100** バッテリ付属品   1
増設バッテリA ECF1-B3S1PT ECF1-BECT(17cm),
故障信号ケーブル
  1
固定金具     ECF1-TKTLC 1

④ タワー型バッテリ2箱追加

タワー型バッテリ2箱追加
品名 手配形式 付属品 単独手配品
(必要により)
数量
UPS ECF1-U100** バッテリ付属品   1
増設バッテリA ECF1-B3S1PT ECF1-BECT(17cm),
故障信号ケーブル
  1
1
増設バッテリB ECF1-B3S1PR ECF1-BECR(26cm),
故障信号ケーブル
  1
1
固定金具     ECF1-TKTLA 2

★固定金具設置の場合には接続ケーブル27cm付属のECF1-B3S1PRを手配のこと。(固定金具の設置でバッテリ間の距離が長くなるため接続ケーブルを27cmとした。固定金具なしならばECF1-B3S1PT(16cm)適用可能)

⑤ ラック型標準構成

ラック型標準構成
品名 手配形式 付属品 単独手配品
(必要により)
数量
UPS ECF1-U100**RM バッテリ付属品
UPS-RACKUNIT1(取り付けバンド付)
  1
1
ラックレール     UPS-RACKRAIL1 1

⑥ ラック型バッテリ1箱追加

ラック型バッテリ1箱追加
品名 手配形式 付属品 単独手配品
(必要により)
数量
UPS ECF1-U100**RMB1 バッテリ付属品
増設バッテリB
(ECF1-BECR(26cm),故障信号ケーブル )
UPS-RACKUNIT1(取り付けバンド付)
  1
1

2
ラックレール     UPS-RACKRAIL1 2

⑦ ラック型バッテリ2箱追加

ラック型バッテリ2箱追加
品名 手配形式 付属品 単独手配品
(必要により)
数量
UPS ECF1-U100**RMB1 バッテリ付属品
増設バッテリB
(ECF1-BECR(26cm),故障信号ケーブル )
UPS-RACKUNIT1(取り付けバンド付)
  1
1

2
増設バッテリA ECF1-B3S1PR ECF1-BECR(26cm),
故障信号ケーブル
  1
ラックレール     UPS-RACKRAIL1 2

注)バッテリ付属品とは本体型式で手配される用品で故障信号ケーブルを含む。
オプション品がある場合に製品とは別に個別梱包で出荷されます。

バッテリユニットを増設することにより、停電時のバックアップ時間を下表に示すように延長することができます。

UPS形式(容量) 定格出力
(W)
標準 増設1台
接続
増設2台
接続
増設3台
接続
増設4台
接続
ECF1-U10010(1kVA) 700 7分 18分 30分 40分 55分
ECF1-U10015(1.5kVA) 1000 3分 10分 15分 25分 35分

上記のバックアップ時間は、周囲温度25℃、初期特性の場合

バッテリユニットを増設することによりバッテリの充電時間が長くなりますのでバッテリユニットの接続は上表中の延長時間の記載された台数までとしてください。

PAGE TOP

E3プラスTYPE用バックアップ時間延長(20分)・(30分)

標準10分のバックアップ時間を20分にします。

商品名 バックアップ時間延長(20分)
定格出力容量 5kVA 7.5kVA 10kVA 15kVA 20kVA
入力出力電圧 200V入出力 ECE3P-U23050NB2 ECE3P-U23075LB2 ECE3P-U23100LB2 ECE3P-U23150LB2 ECE3P-U23200LB2
100V入出力 ECE3P-U10050LB2 ECE3P-U10075LB2 ECE3P-U10100LB2 ECE3P-U10150LB2 ECE3P-U10200LB2
200V入力/単相3線 (100V/200V)出力 ECE3P-U2A050NB2 ECE3P-U2A075LB2 ECE3P-U2A100LB2 ECE3P-U2A150LB2 ECE3P-U2A200LB2
200V入力/単相2線 (100V)単一出力 ECE3P-U20050NB2 ECE3P-U20075LB2 ECE3P-U20100LB2 ECE3P-U20150LB2 ECE3P-U20200LB2

標準10分のバックアップ時間を30分にします。

商品名 バックアップ時間延長(30分)
定格出力容量 5kVA 7.5kVA 10kVA 15kVA 20kVA
入力出力電圧 200V入出力 ECE3P-U23050NB3 ECE3P-U23075LB3 ECE3P-U23100LB3 ECE3P-U23150LB3 ECE3P-U23200LB3
100V入出力 ECE3P-U10050LB3 ECE3P-U10075LB3 ECE3P-U10100LB3 ECE3P-U10150LB3 ECE3P-U10200LB3
200V入力/単相3線 (100V/200V)出力 ECE3P-U2A050NB3 ECE3P-U2A075LB3 ECE3P-U2A100LB3 ECE3P-U2A150LB3 ECE3P-U2A200LB3
200V入力/単相2線 (100V)単一出力 ECE3P-U20050NB3 ECE3P-U20075LB3 ECE3P-U20100LB3 ECE3P-U20150LB3 ECE3P-U20200LB3
