無停電電源装置
小容量UPS

コンピュータシステムを
バックアップ

自動シャットダウン・ソフトウェア(オプション)

コンピュータネットワークの安定運用は、まず電源環境を安定させることから始まります。自動シャットダウン・ソフトウェアは、UPSの監視とコンピュータのスケジュール運用を行うためのソフトウェアです。UPSの状態モニタ、スケジュール運転など数々の機能でネットワーク管理者の管理・運用の負担を軽減します。

自動シャットダウンソフトウェア(オプション)のECパワーモニタ(形式UPS-ECPM)やEC7020ユーティリティ(形式UPS-EC7020)を使用すれば、停電時のオートシャットダウンやスケジュール運転ができます。オートシャットダウン機能は、一定時間停電が継続し復電しない場合、OSをシャットダウンします。OSをシャットダウン後、UPSも停止させます。スケジュール機能は、週間・特別・運休スケジュールに従い、コンピューターとUPSの起動とシャットダウンを自動的に行ないます。

項   目 形 式 説   明 対応機種
E1P E2P E3P-N F1
1/1.4/1.5/2 3/5 5/7.5/10/15/20 1/1.5
①「ECパワーモニタ」 UPS-ECPM PCサーバー・ワークステーション用オートシャットダウンソフトウェアです。 オートシャットダウン、スケジュール運転、UPS情報表示、ログ表示、出力ディレイ設定、省 エネモード設定、出力電圧変更設定、パネル操作キーロック設定などの機能を持ちます。 ●対応OS:Windows® 2003/2000/XP/98/95,Windows NT® /Vista/2008/2008R2/7/2012R2/8.1 ●D-sub 9ピンケーブル使用
UPS-ECPM1 PCサーバー・ワークステーション用オートシャットダウンソフトウェアです。 オートシャットダウン、スケジュール運転、UPS情報表示、ログ表示、出力ディレイ設定、出 力電圧変更設定、パネル操作キーロック設定などの機能を持ちます。 ●対応OS:Windows® 2003/2000/XP/98/95,Windows NT® /Vista/2008/2008R2/7/2012R2/8.1 ●USBケーブル使用
②「EC7020ユーティリティ」 UPS-EC7020 UNIX® またはLinuxサーバー・ワークステーション用オートシャットダウンソフトウェアです。 オートシャットダウン、スケジュール運転、UPS情報表示、ログ表示、出力ディレイ設定、省エネ モード設定、障害時のメール通知、ユーザカスタマイズ、シェルスクリプトなどの機能を持ちます。 ●対応OS:Solaris(Solaris ® ® 10対応)、Sun® OS、HP-UX® 、IBM® AIX® 、SGI® IRIX® 、HP® Tru64® UNIX、Turbolinux® 、Red Hat® ●D-sub 9ピンケーブル使用
UPS-EC7020-1 UNIX® またはLinuxサーバー・ワークステーション用オートシャットダウンソフトウェアです。 オートシャットダウン、スケジュール運転、UPS情報表示、ログ表示、出力ディレイ設定、省エネモード設定、障害時のメール通知、ユーザカスタマイズ、シェルスクリプトなどの機能を持ちます。
●対応OS:・Redhat Enterprise Linux 7.x 以降 (x86_64)
・CentOS 7.x 以降 (x86_64)
・Oracle Linux 7.x 以降 (x86_64)
記載されている以外のLinux及びUNIXには対応していません
●USBケーブル使用
③「PMDユーティリティ」 UPS-PMD ECパワーモニタ(UPS-ECPM)またはEC7020ユーティリティ(UPS-EC7020)と組み 合わせて、複数台のパソコンまたはPCサーバーの電源管理をするためのソフトウェアです。インストールメディア(CD-ROM)付属。

注)最新の対応状況は下記ソフトハウスのISA社HP参照ください。
http://www.isa-j.co.jp/ecpm/
ログインid, passwordは、ecpmです。
UPS-ECPM1およびUPS-EC7020-1は、USB接続です。UPS-EC7020-1の対応OSに関しては上記参照願います。

ECパワーモニタ/EC7020ユーティリティ

ECパワーモニタ/EC7020ユーティリティを併せてご使用いただくことにより、停電時の自動シャットダウンだけでなく、コンピュータの起動・停止およ び電源の遮断(UPSの出力停止)を行うことができます。また、コンピュータの自動運用のためのスケジュール(週間・運休・特別)機能、起動・停止時の時 間差出力機能、ログ機能、シャットダウン遅延、電子メールによる障害等の通知、UPS異常時のシャットダウン指示機能などを備えています。また、PMD ユーティリティと組み合わせれば、複数のPCを含んだシステムを1台のUPSでサポート/管理可能です。なお、 ECパワーモニタ/EC7020ユーティリティには、インストールメディアは付属せず、お客様には、インターネットで指定URLにアクセスしていただき、プログラムをダウンロードしていただきます。

1.ECパワーモニタ

ECパワーモニタはUPSをWindows上で監視・制御するユーティリティソフトウェアで、以下の特長をもっています。

  1. UPSが電源異常等を検知した場合コンピュータシステムを安全にシャットダウンできます。
  2. スケジュール運転機能
  3. UPSモニタ画面でUPSのステータスを表示できます。
  4. 出力ディレイ制御機能が使用できます。
  5. 省エネモード設定機能を使用できます。
  6. 運用結果を確認できるログ機能
  7. 出力電圧変更機能
  8. UPSのパネル操作のロック機能
  9. リアルタイムモニタ機能
  10. シャットダウン猶予機能
  11. ユーザカスタマイズ機能
  12. UPS故障時の自動シャットダウン、メール通知機能
  13. 別売のPMDユーティリティ(オプション)と組み合わせることにより、1台のUPSで複数台のWindowsマシンも制御可能

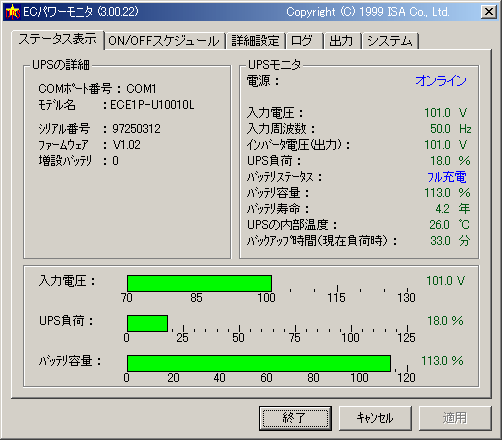

[ステータス表示画面]

ステータス表示画面

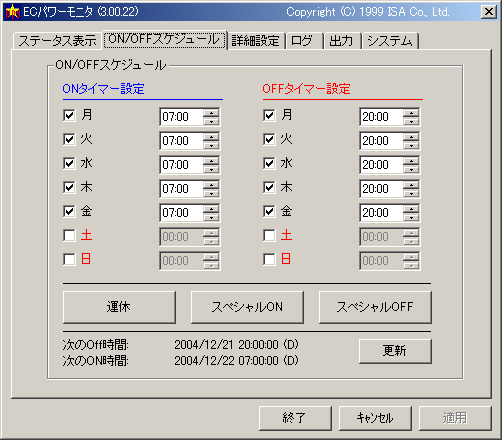

[スケジュール設定画面]

スケジュール設定画面

製品仕様

商品名 ECパワーモニタ
形式 UPS-ECPM1(注1) UPS-ECPM
適用OS Windows 2003 / 2000 / XP / 98 / 95
Windows NT / Vista / 2008 / 2008R2 / 7 / 2012R2 / 8.1
適用UPS F1タイプ F1タイプ、E1プラスタイプ、E2プラスタイプ、E3プラスタイプ
インタフェースケーブル
コネクタ(コンピューター側)(注2)
USB D-sub 9ピンメス
インストールメディア インターネットダウンロード方式
パッケージ内容 インタフェースケーブル、インストール手順書、ユーザ登録・ダウンロード手順書、ソフトウェア製品使用許諾契約書

F1タイプでUSBインタフェースをご使用の場合は、UPS-ECPM1を適用願います。

コンピューターとの接続は標準装備されているRS-232CインタフェースコネクタあるいはUSBを使用し、オプションの接点インタフェースボードは使用しません。

注)最新の対応状況は下記ソフトハウスのISA社HP参照ください。
http://www.isa-j.co.jp/ecpm/
ログインid, passwordは、ecpmです。
UPS-ECPM1およびUPS-EC7020-1は、USB接続です。UPS-EC7020-1の対応OSに関しては上記参照願います。

2.EC7020ユーティリティ

EC7020ユーティリティは、停電時の自動シャットダウンはもとよりシステムの起動・停止および電源の遮断をスイッチの操作だけで行うことができます。また、システムの自動運用を行うためのスケジュール機能も備えています。これによりシステム管理者を煩わすことなくシステムの完全な自動運用を行うことができます。

  1. UPSが電源異常等を検知した場合コンピュータシステムを安全にシャットダウンできます。
  2. スケジュール運転機能(週間・運休・特別スケジュール)
  3. UPSモニタ画面でUPSのステータスを表示できます。
  4. 出力ディレイ制御機能が使用できます。
  5. 省エネモード設定機能を使用できます。
  6. 運用結果を確認できるログ機能
  7. リアルタイムモニタ機能
  8. シャットダウン猶予機能
  9. ユーザカスタマイズ機能
  10. UPS故障時の自動シャットダウン、メール通知機能
  11. 別売のPMDユーティリティ(オプション)と組み合わせることにより、1台のUPSで複数台のWindowsマシンも制御可能

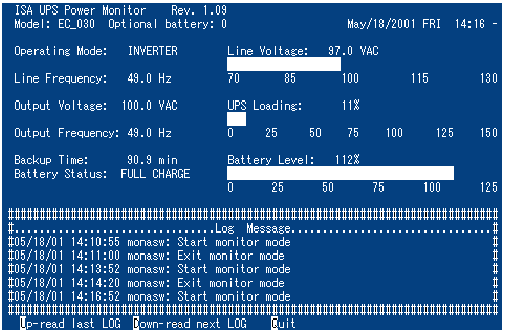

[モニタプログラム monasw によるステータス表示画面]

モニタプログラム monasw によるステータス表示画面

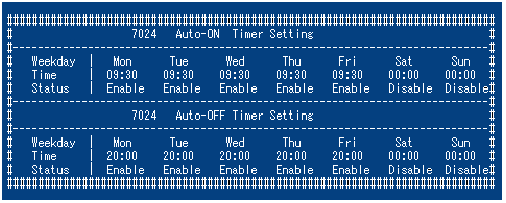

[週間スケジュール表示画面]

週間スケジュール表示画面

製品仕様

商品名 EC7020ユーティリティ
形式 UPS-EC7020 UPS-EC7020-1
適用OS Solaris10、SunOS、HP-UX、IBM AIX、SGI IRIX、HP Tru64 UNIX、Red Hat(注1)
運用UPS F1タイプ、E1プラスタイプ、E2プラスタイプ、E3プラスタイプ F1タイプ
インタフェースケーブルコネクタ(コンピューター側)(注3) D-sub 9ピン メスまたは USBD-sub 25ピンオス
インストールメディア インターネットダウンロード方式
パッケージ内容 インタフェースケーブル(1.8m)、変換プラグ(9P-25P)(注2)、インストール手順書、ユーザ登録・ダウンロード手順書、ソフトウェア製品使用許諾契約書

Turbolinux、KondaraLinuxの対応については、別途お問い合わせください。
UPSの更新時にはシャットダウンソフトも新規にご購入願います。
但し上記以外でのトラブルなどによるUPS交換時のライセンス再発行はソフトハウスにお問い合わせください。

変換プラグはUPS-EC7020のみパッケージに含まれます。

コンピューターとの接続は標準装備されているRS-232CインタフェースコネクタあるいはUSBを使用し、オプションの接点インタフェースボードは使用しません。

注)最新の対応状況は下記ソフトハウスのISA社HP参照ください。
http://www.isa-j.co.jp/ecpm/
ログインid, passwordは、ecpmです。
UPS-ECPM1およびUPS-EC7020-1は、USB接続です。UPS-EC7020-1の対応OSに関しては上記参照願います。

3.PMDユーティリティ

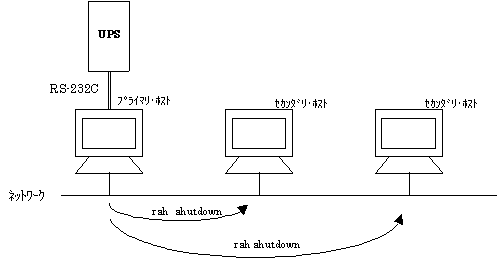

PMDユーティリティは、ECパワーモニタまたはEC7020ユーティリティと組み合わせて、下図のような複数のパソコンまたはPCサーバの電源管理をするためのソフトウェアです。1台のマシンをプライマリ・ホストとしてUPSとシリアル接続し、ECパワーモニタ又はEC7020ユーティリティーをインストールします。これらのソフトウェアによるシャットダウン処理中に他のPC(セカンダリ・ホスト)に対して、PMDユーティリティのリモートシェルを用いてシャットダウンを実行します。

複数台のコンピュータを制御するのに必要なソフトウェア

[複数台のコンピュータを制御するのに必要なソフトウェア]

プライマリ UNIX UNIX Windows Windows
必要
ソフトウェア
UPS-EC7020
UPS-EC7020-1
UPS-EC7020
UPS-EC7020-1
UPS-ECPM
UPS-ECPM1
UPS-ECPM
UPS-ECPM1
セカンダリ UNIX Windows UNIX Windows
必要
ソフトウェア
なし UPS-PMD なし UPS-PMD

注)ECPM=ECパワーモニタ(UPS-ECPM), EC7020=EC7020ユーティリティ(UPS-EC7020), PMD Utility=PMDユーティリティ(UPS-PMD) ()内は形式を示す。

「UPS-PMD」のVer.2.00 以降は、WindowsNT/2000/Server2003/XP/98/95 用の「PMD コンソール」とWindows Server2008/Vista 用の「AS-WIN Utility」で構成されています。 なおこの場合のホスト側にインストールするシャットダウンソフト「UPS−ECPM」のバージョンVer.xxxx は、対応するWindows OSに適合したバージョンVer.xxxx を採用願います。

商品名 PMDユーティリティ
形式 UPS-PMD
適用OS Windows 2003/2000/XP/98/95,
Windows NT/Vista/2008/2008R2/7/2012R2/8.1
適用プライマリホストソフトウェア ECパワーモニタまたはEC7020ユーティリティ
パッケージ内容 CD-ROM、取扱説明書、ソフトウェア製品使用許諾契約書
開発元 株式会社 アイエスエイ
