Little star
無停電電源装置
小容量UPS

コンピュータシステムを
バックアップ

インターフェースケーブル(オプション)

1.iSeriesサーバ用インタフェースケーブル(UPS-AS4)

日本アイ・ビー・エム 株式会社が供給するiSeriesサーバ(旧名称AS400)とLittle star UPSを接続するインタフェースケーブル(長さ:5m)です。

[事前確認事項]

サーバ側のUPSインタフェースポートが本ケーブル仕様(Dサブ9ピン コネクタ)と合致することを確認のこと。
UPS側の接点インタフェースが他の目的で使用中でないこと。
E1プラスタイプおよびE2プラスタイプの場合には、別途接点インタフェース ボード(形式:ECE1P-CTT1)オプションが必要です。
接点インタフェースの搭載されているEタイプとC4タイプ機種では上記オプションは不要です。

iSeriesサーバ用インタフェースケーブル(UPS-AS4)
商品名 iSeries サーバ用インタフェースケーブル
形式 UPS-AS4
ケーブル長 5m
サーバ側コネクタ Dサブ9ピン・オス・インチネジ
UPS側コネクタ Dサブ9ピン・メス・インチネジ
UPS送信信号 バイパス運転・バッテリ電圧低下・インバータ運転・バッテリ運転(停電)
サーバからの受信信号 なし

2.Windows NTサーバ用インタフェースケーブル

UPS-9F3は、Windows NTのUPSサービス機能を使用するためのインタフェースケーブルです。停電発生を検出して、サーバをオートシャットダウンし、UPSの出力を停止することができます。

形式 コンピュータ側使用ポート ケーブル長
UPS-9F3 RS-232C/D-SUB 9ピン 1.8m

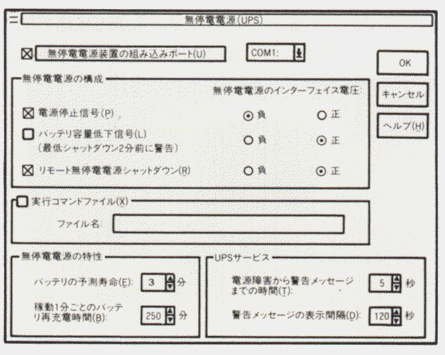

Windows NTのUPSサービス機能の設定

コントロールパネルで無停電電源(UPS)アイコンをダブルクリックして、下記の例のように設定した後、同じコントロールパネルのサービスアイコンをダブルクリックしてUPSサービスを起動してください。

Windows NTのUPSサービス機能の設定

3.RS-232Cインタフェースケーブル

コンピュータとUPSをRS-232C接続するためのインタフェースケーブルです。 E1プラス設定ソフト(UPS-CONF 無償提供)をご使用になる際に、組み合わせてご使用頂けます。

RS-232Cインタフェースケーブル

商品名 RS-232Cインタフェースケーブル
形式 C2RS-9F3 C2RS-25M3
適用UPS Little star E1プラス,E2,E3,E3プラス,C4
コンピュータ側コネクタ形状 Dサブ 9ピン メス Dサブ 25ピン オス
