E3P-NTYPE
- 単相2線200V入力で単相3線出力が可能
- 絶縁トランス内蔵によるトータル絶縁方式(ノイズ、サージに強い)
- 負荷力率:85%適用可能(従来比21%出力容量アップ)
- コンパクトサイズ
20kVA:520W-1245H-670D 460kg(当社比:容積14%、据付面積24%減) - ワイドな入力電圧範囲 +10%~-15%(-40%軽負荷時瞬時対応)
- 10年寿命ファン標準装備
- バッテリ・UPSリプレース時期アナウンス付
- 概要/特長
- 仕様
- 外形図
- バックアップ時間特性
- インターフェース
外形図
■外観(5/7.5kVA)
出力容量(kVA) | 幅W(mm) | 奥行D(mm) | 高さH(mm) | 質量(kg) | 入力ブレーカ(A) |
---|---|---|---|---|---|
5 | 250 | 770 | 700 | 110 | 50 |
7.5 | 250 | 770 | 700 | 130 | 50 |
※UPS用蓄電池(期待寿命5年/25℃)を内蔵するトランスレス方式を示します。
※オプションの絶縁トランスも同一寸法内に収納可能です。
※UPSへの入力電流供給用ブレーカは表の容量より1ランク大きくしてください。
出力容量 | A | B | C | D | E | F |
---|---|---|---|---|---|---|
5/7.5kVA | 12.3 | 15.5 | 6.8 | 8 | M6ネジ | M3.5ネジ |
■外観(10/15/20kVA)
定格出力容量(kVA) | ※蓄電池停電補償時間(分) | 幅W(mm) | 奥行D(mm) | 高さH(mm) | 質量(kg) | 入力ブレーカー(A) |
---|---|---|---|---|---|---|
10 | 10 | 350 | 600 | 1,070 | 173 | 60 |
15 | 400 | 620 | 1,150 | 220 | 100 | |
20 | 520 | 670 | 1,245 | 335 | 125 |
※UPS用蓄電池(期待寿命5年/25℃)を内蔵するトランスレス方式を示します。
※オプションの絶縁トランスも同一寸法内に収納可能です。
※UPSへの入力電流供給用ブレーカは表の容量より1ランク大きくしてください。
出力容量 | A | B | C | D | E | F |
---|---|---|---|---|---|---|
10kVA | 12.3 | 15.5 | 6.8 | 8 | M6ネジ | M3.5ネジ |
15kVA | 16.8 | 19.5 | 6.8 | 8 | M6ネジ | M3.5ネジ |
20kVA | 27 | 31 | 6.8 | 8 | M8ネジ | M3.5ネジ |

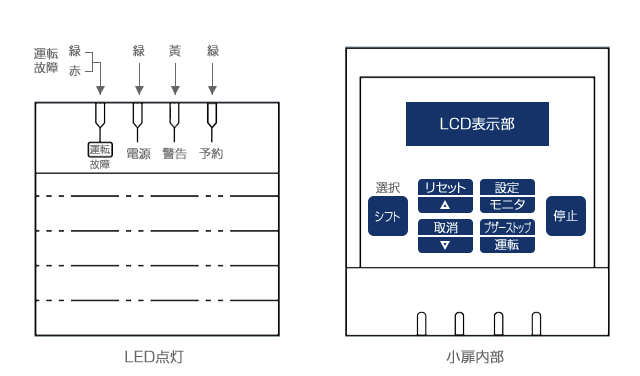

■操作 ⁄ 表示部詳細
■換気スペース
*排熱のため換気スペースを確保願います。
*上部空間をふさがないようにお願いします。
*周囲に熱がこもるとバッテリの寿命を著しく短くすることがあります。
*トランスレス(200V入出力)以外のシステムでは左図の左右換気スペース20mm以上を100mm以上確保してください。
