モータドライブ装置

モータを巧みに制御して、さまざまな産業を
支えます。

私たちの生活を支えている産業や製造業の動力を生み出すモータを効率的に制御する装置

それがTMEICのモータドライブ(インバータ・コンバータ)製品です。長年、研究や技術開発を重ねてきたTMEICのモータドライブ製品は直流・交流や高電圧、大容量といった様々な分野や用途に合わせた幅広いラインアップを揃えており、高い変換効率、省エネ効果で知られています。

  • ※TMdriveは東芝三菱電機産業システム(株)の登録商標です。
  • ※記載されている製品名、会社名はそれぞれ各社が商標または登録商標として使用している場合があります。
つかう 高効率
システム用ドライブ
システム用ドライブ

モータを巧みに制御して、工場やプラントの生産性を最大限に効率化します。

単機用ドライブ
単機用ドライブ

ファンやポンプなどを巧みに制御し、生産性の向上と更なる省エネを可能にします。

大容量モータドライブ
大容量モータドライブ

パイプライン輸送や石油化学プロセスには大容量向けの装置が欠かせません。

DCドライブ
DCドライブ

最新のパワーエレクトロニクス技術を採用した直流ドライブ統合機種です。

メンテナンスツール
メンテナンスツール

各設定変更やトラブル内容の確認、メンテナンス等が可能なメンテナンスツールです。

電圧・容量別一覧
電圧・容量別一覧

電圧・容量別に、TMEICのモータドライブ装置製品をご紹介します。

カタログ
カタログ

各モータードライブ装置製品のカタログを参照頂けます。

予防保全サービス
予防保全サービス

予期せぬ操業停止を防ぎ、定期的な点検・診断の実施をお奨めしています。

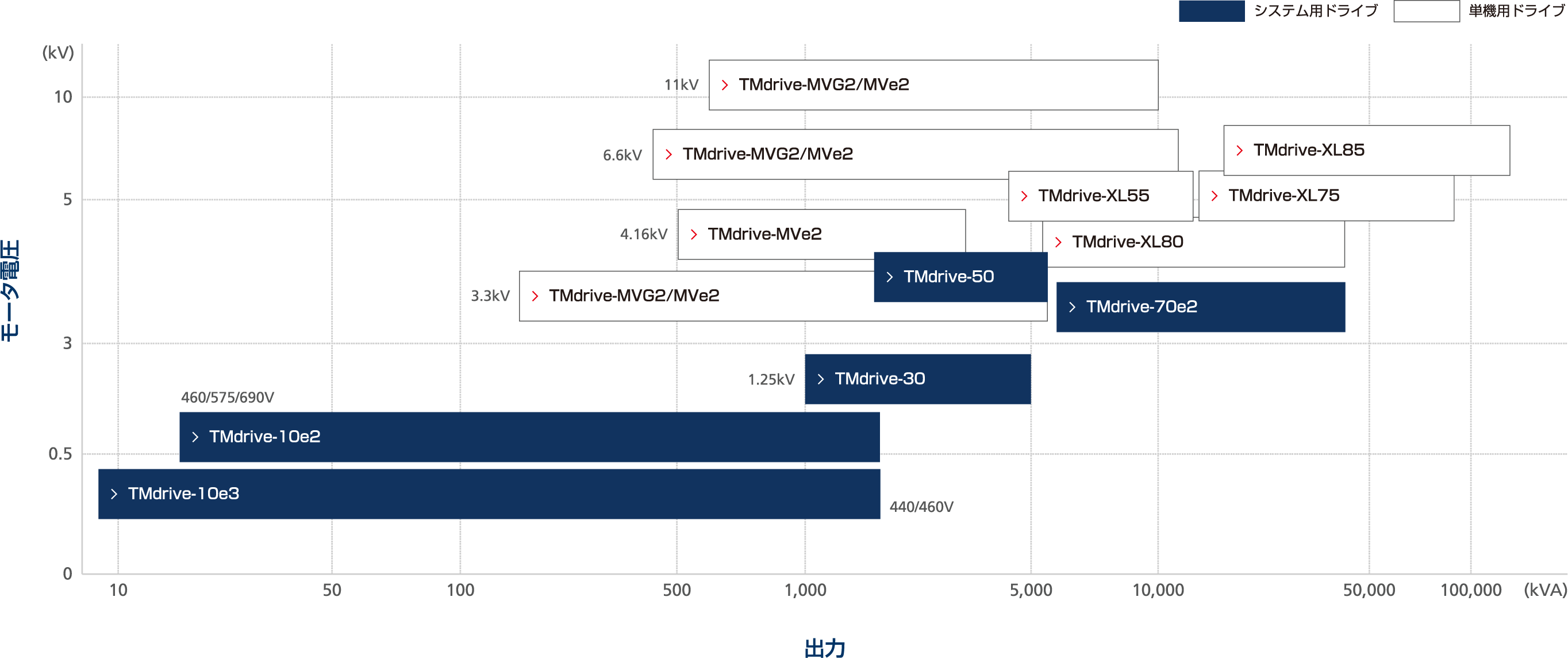

電圧・容量一覧

電圧・容量一覧
閉じる

製品ラインアップ

TMdrive-10e3

TMdrive-10e3

高い信頼性と最先端技術を両立。

TMdrive-10e3は、最新の制御装置を採用した高性能ドライブ装置です。フィールドデータの収集・解析機能、高い拡張性を予め備えており、鉄鋼プラント、製紙プラント、クレーンといったプラントの制御に特化したドライブとして、制御性と保守性の向上、デジタライゼーションに貢献します。

詳しくはこちら

TMdrive-10e2

TMdrive-10e2

鉄鋼プロセスライン、抄紙機、クレーン、 コンベア、ダイナモのモータを巧みに制御します。

TMdrive-10e2は、高信頼性IGBTの採用、高速制御、高性能ベクトル制御、速度センサレスベクトル制御の標準機能をもった優れたモータドライブ装置です。690V、2400kVAまでシリーズ化され、250kVA以下では多段積み引出し構成で一段とコンパクト化を実現しています。用途に応じ、ダイオードコンバータ、IGBTコンバータ、PWMコンバータ、サイリスタコンバータによる組合せも可能です。

詳しくはこちら

TMdrive-30

TMdrive-30

鉄鋼プロセスライン、船舶、鉱山機械のモータを巧みに制御します。

TMdrive-30は1250/3000Vクラスの中核ドライブとして鉄鋼プロセスライン、船舶、鉱山機械向けのモータドライブ装置です。ヒートパイプ冷却によるコンパクトな省スペース設計。IGBT/サイリスタ方式の場合、回生機能による省エネを実現します。

詳しくはこちら

TMdrive-50

TMdrive-50

同期モータに対応した1250/3000Vクラスの中核モータドライブ装置。

TMdrive-50は1250/3000Vクラスの中核ドライブとして鉄鋼プロセスライン、船舶、鉱山機械向けのモータドライブ装置です。同期モータにも対応し、高効率、低入力高調波、コンパクト化、回生機能による省エネ、無効電力制御を実現します。

詳しくはこちら

TMdrive-70e2

TMdrive-70e2

パワーエレクトロニクスの最新技術を採用した水冷式大容量IEGTインバータ。

TMdrive-70e2は、パワーエレクトロニクスの最新技術を採用した水冷式大容量IEGTインバータです。高信頼性IGBTの採用、高速制御、高性能ベクトル制御、速度センサレスベクトル制御の標準機能だけではなく、省スペースを実現しています。日本機械工業連合会主催の優秀省エネルギー機器表彰において14年度に資源エネルギー庁長官賞を受賞しました。

詳しくはこちら

TMdrive-LY

TMdrive-LY

ユニットを入れ替えるだけで最新機種のインバータに。

モータを巧みに制御して、工場の生産性を最大化するモータドライブ装置。幅広いラインアップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果を得ることで知られています。LYシリーズは既設機種にユニットを入れ替えるだけで、TMEICの最新インバータ機種同等の性能を得ることが可能な画期的な製品です。

詳しくはこちら

TMdrive-MVe2

TMdrive-MVe2

回生機能によりさらなる省エネを。大容量モータを巧みに制御し、高効率・高力率がさらなる生産性向上を実現します。

TMdrive-MVe2は、3.0/3.3/4.16/6.0/6.6/10/11kVクラスの大容量モータ(電動機)を、出力変圧器なしで直接駆動できるインバータです。進相コンデンサなしで工場の力率改善(VAR制御)を装置余力で実現できる他、回生運転が必要なダウンヒルコンベアやHOIST駆動用にも適用が可能です。また、MVG2同様にマルチレベルPWM制御による高効率・高力率を実現します。

詳しくはこちら

TMdrive-MVG2

TMdrive-MVG2

ファンやポンプなどを巧みに制御し、工場やプラントの生産性向上と、省エネを促進します。

電力会社、水処理施設、および工場内の動力用ファンなどに用いられるのが高電圧のモータ。それを可変速するのがTMdrive-MVG2です。モータを巧みにコントロールすることで、工場における優れた生産性と、エネルギーコストの削減、CO2削減に貢献する機器です。

詳しくはこちら

TMdrive-XL55

TMdrive-XL55

コンプレッサ、ファン・ポンプ等風水力機械、押出機、ミキサー向けのIGBTインバータ。

TMdrive-XL55は、7.2MVAまでのIGBTを使用した水冷のインバータです。タービンで駆動していたコンプレッサ等を電気化する装置で、コンプレッサ特有の高速(120~200Hz)回転駆動や、冗長性(主回路、制御)オプションやアークフラッシュ対応オプション(0.5秒)機能備えているモータドライブ装置です。

詳しくはこちら

TMdrive-XL75

TMdrive-XL75

大容量コンプレッサや、大容量機械駆動用向けのIEGTインバータ。

TMdrive-XL75は、採掘された天然ガスを液化しパイプラインで輸送する際に活躍する92MVAまでの大容量コンプレッサや他の大容量機械駆動用向けIEGTインバータです。高い信頼性と効率が求められる条件でも優れた性能を発揮し、低入力高調波、速度センサが不要です。

詳しくはこちら

TMdrive-XL80

TMdrive-XL80

15MVAまでの大容量コンプレッサや、大容量機械駆動用向けのGCTインバータ。

TMdrive-XL80は、採掘された天然ガスを液化しパイプラインで輸送する際に活躍する15MVAまでの大容量コンプレッサや他の大容量機械駆動用向けGCTインバータです。高い信頼性と効率が求められる条件でも優れた性能を発揮し、低入力高調波、速度センサが不要です。

詳しくはこちら

TMdrive-XL85

TMdrive-XL85

120MVAまでの大容量コンプレッサ向けのGCTインバータ。

TMdrive-XL85は、採掘された天然ガスを液化しパイプラインで輸送する際に活躍する120MVAまでの大容量コンプレッサ向けGCTインバータです。高い信頼性と効率が求められる条件でも優れた性能を発揮し、LCI・サイクロンコンバータと比較して高効率、高力率、低高調波を実現します。

詳しくはこちら

TMdrive-DCe2

TMdrive-DCe2

最新のパワーエレクトロニクス技術を採用した直流ドライブ統合機種。

DCe2は定評ある従来の直流ドライブ技術を継承しつつ、最新技術を採用することで性能・保守性を更に高めた直流ドライブの統合機種です。最新の自動制御機能や全デジタル制御を採用し、直流モータ駆動用のサイリスタレオナード機能や電解コンデンサ非採用によるメンテナンスコストの大幅削減を可能にしました。

詳しくはこちら

メンテナンスツール

メンテナンスツール

モータドライブ装置のメンテナンスを、Windows PCで。

TMEICのモータドライブ装置専用のメンテナンスツール(TMDrive Navigator)です。WindowsPCで各種トラブルシューティング、メンテナンス、調整が行えます。PCとモータドライブ装置はイーサネットで接続。1台のPCで複数のモータドライブ装置の調整や保守などが容易です。

詳しくはこちら
