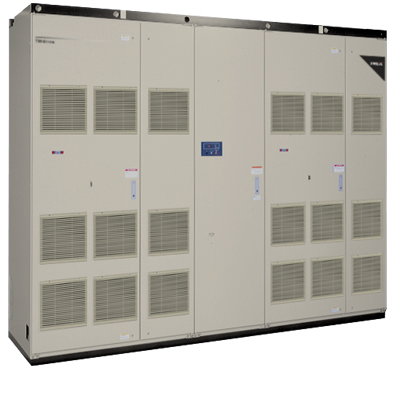

TMdrive-30

TMdrive-30

モータを巧みに制御して、工場の生産性を最大化します。

「モータを動かす」という点から、みなさんの生活を支える幅広い産業の動力を生み出す装置。これがTMEICのモータドライブ装置です。幅広いランナップをほこるTMEICのモータドライブ装置は、高い性能、優れた省エネ効果で知られています。

1250V:1500~4000kVA

概要/特長

コンバータ回路方式 コモンコンバータ方式IGBT(P)、ダイオード(D)、サイリスタ(T)の3種類
インバータ回路方式 3レベルPWM-NPC(*1)
インバータ回路素子 IGBT
冷却方式 ヒートパイプ風冷
出力電圧 1.25 kV
最大容量 4000 kVA
過負荷耐量 150%-1分間
最高出力周波数 120Hz
速度制御方式 PLG(*2) / レゾルバ / センサレス
対象モータ 誘導モータ、同期モータ
用途 鉄鋼プロセスライン、船舶、鉱山機械など
特長 ヒートパイプ冷却によりコンパクト、IGBT / サイリスタの場合回生可
回路図 TMdrive-P30、TMdrive-30 IGBTコンバータの場合

*TMdrive-P10e2:IGBTコンバータ
TMdrive-D10e2:ダイオードコンバータ
TMdrive-T10:サイリスタコンバータ

*1 PWM:Pulse Width Modulation
*2 PLG:Pulse generator

製品の特長

ラインナップ

3レベルPWM方式で、出力電圧・容量範囲は、1250V−1500〜4000kVA

高性能・高機能

  • パワーエレクトロニクス専用の32ビットマイコン(PP7)を採用、高速制御を実現
  • 高信頼性IGBTの採用により高性能化
  • 高性能ベクトル制御

    速度制御 ±0.01% *1
    速度制御応答 ωc=60 rad/sec *1
    速度制御範囲 0〜100% *1
    付帯制御として、自動界磁弱め付き速度制御

    • ドルーピング付き速度制御
    • トルク制御(静止トルク制御も可能)*1
    • *1 速度センサ付きの場合
    高性能・高機能
  • 豊富な特殊制御を装備
    2自由度制御(RMFC)(Referrence Model Following Control)
    軸振動制御(SFC)(Simulator Following Control)
  • 速度センサレスベクトル制御も可能
    1台のインバータで複数台モータの駆動も可能
    センサの取付が困難な両軸モータ、防爆モータ駆動に最適
  • 高速光データ伝送装置(TOSLINE−S20)を標準装備
    この他、MELPLAC伝送も可能(オプション)また、オープンフィールドネットワーク Profobus-DP、DeviceNetによる伝送も可能
  • コンバータは、コモンコンバータ方式を採用。多数台のインバータの接続が可能
    用途に応じて、ダイオードコンバータ、IGBT PWMコンバータ、サイリスタコンバータによる組合せが可能

省スペース・保守性

  • 高圧大容量IGBTによりパワーユニットのコンパクト化を実現
  • 沸騰冷却器による風冷冷却
  • フロントメンテナンス構造
    パワーユニット、コンデンサユニットは引き出し構造
  • TMdriveシリーズに共通のメンテナンスツール「Drive Navigator」による調整・監視が可能
  • 主制御基板から、バッテリ・電解コンデンサを除去し、長寿命化
  • オフセット自動調整機能によりボリュームレス化、基板の交換も容易
  • トレースバックデータはフラッシュメモリーに自動保存

    IGBTスタック/コンデンサユニット
