F1-TYPE1kVA1.5kVA
タワータイプ100V-1kVA
ラックマウントタイプ100V-1kVA
- 分割可能構造によりタワー型でもラック収納
(取付金具オプション）でも可能。
増設フリーで配置フリーな使いやすいUPSの出現。(注1) - お客様にてバッテリ交換が可能。
- USBインタフェース標準装備（RS-232Cも標準装備、接点インタフェースはオプション）。
- 常時インバータ給電方式の採用。
- RoHS対応（Phase1）、VCCIクラスA適合。
- 停電時DC起動可能。
- PV-PCS（太陽光発電システム）用途などに最適な深放電防止機能設定可能。
- 各種Windows、UNIX対応シャットダウンソフト。（注2）
増設バッテリの形式は下記となります。詳細はこちらをクリックしてください。
ECF1-B3S1PT：F1タワー用
ECF1-B3S1PR：F1ラック用オプションです
仕様

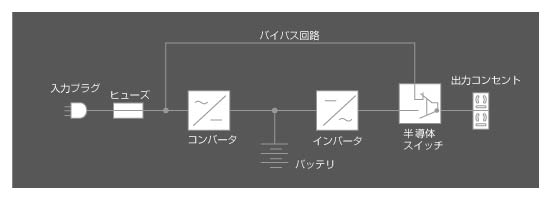

■ブロック図
■仕様
| 項目 | 標準仕様 | |||
|---|---|---|---|---|
| 形式（タワー型） | ECF1-U10010 | ECF1-U10015 | ECF1-U10015B1 | |
| 形式（ラック型）オプション | ECF1-U10010RM | ECF1-U10015RM | ECF1-U10015RMB1 | |
| 定幅出力容量 | 1kVA/700W | 1.5kVA/1000W | ||
| 給電方式 | 常時インバータ給電 | |||
| 交流入力 | 相数・線数 | 単相2線 | ||
| 電圧 | 100V(+20%,-20%) | |||
| 周波数 | 50-60Hz(自動切換)±1Hz以内 | |||
| 入力容量 | 1kVA | 1.5kVA | ||
| 交流入力 | 相数・線数 | 単相2線(アース付き抜け止め式ストレートコンセント2個) | ||
| 電圧 | 100V±3%以内 | |||
| 電圧波形ひずみ率 | ±3%以下（定格線形負荷時） | |||
| 過渡電圧変動 | ±5%以内（負荷急変及び復電時） | |||
| 定格電流 | 10A | 15A | ||
| 周波数 | 50kHz又は60kHz(自動切換)±0.1%(自走時)以内 | |||
| オートリトランスファ | 有り | |||
| 負荷力率 | 0.7遅れ(0.6~1.0遅れ) | |||
| 切り替え時間 | 停電復電時:無瞬断、バイパス切換時:無瞬断 | |||
| バックアップ時間 | 定格負荷 | 7分(700W) | 3分(1000W) | 10分(1000W) |
| 低減負荷 | 10分(560W) | 10分(560W) | ー | |
| 外形寸法（タワー型） | W:170、D:420、H:210(mm) | W:255、D:420、H:210(mm) | ||
| 外形寸法（ラック型） | W:420、D:430、H:85(mm)(2U) | W:420、D:430、H:170(mm)(4U) | ||
| 質量 | 17kg | 17kg | 27kg | |
| 発生熱量 | 92W | 126W | ||
| 換気量 | 0.7m3/h | 0.7m3/h | 1.4m3/h | |
| インタフェース | USB、RS-232C(同時使用不可)、接点インタフェース(オプション) | |||
| EMIノイズ | VCCIクラスA適合 | |||
※ラックタイプの場合には、オプションラックスペースが別途必要です。
※仕様項目は変更になる可能性があります。
※接点インターフェースは、オプションです。
※バックアップ時間は増設バッテリオプションで延ばすことが可能です。
